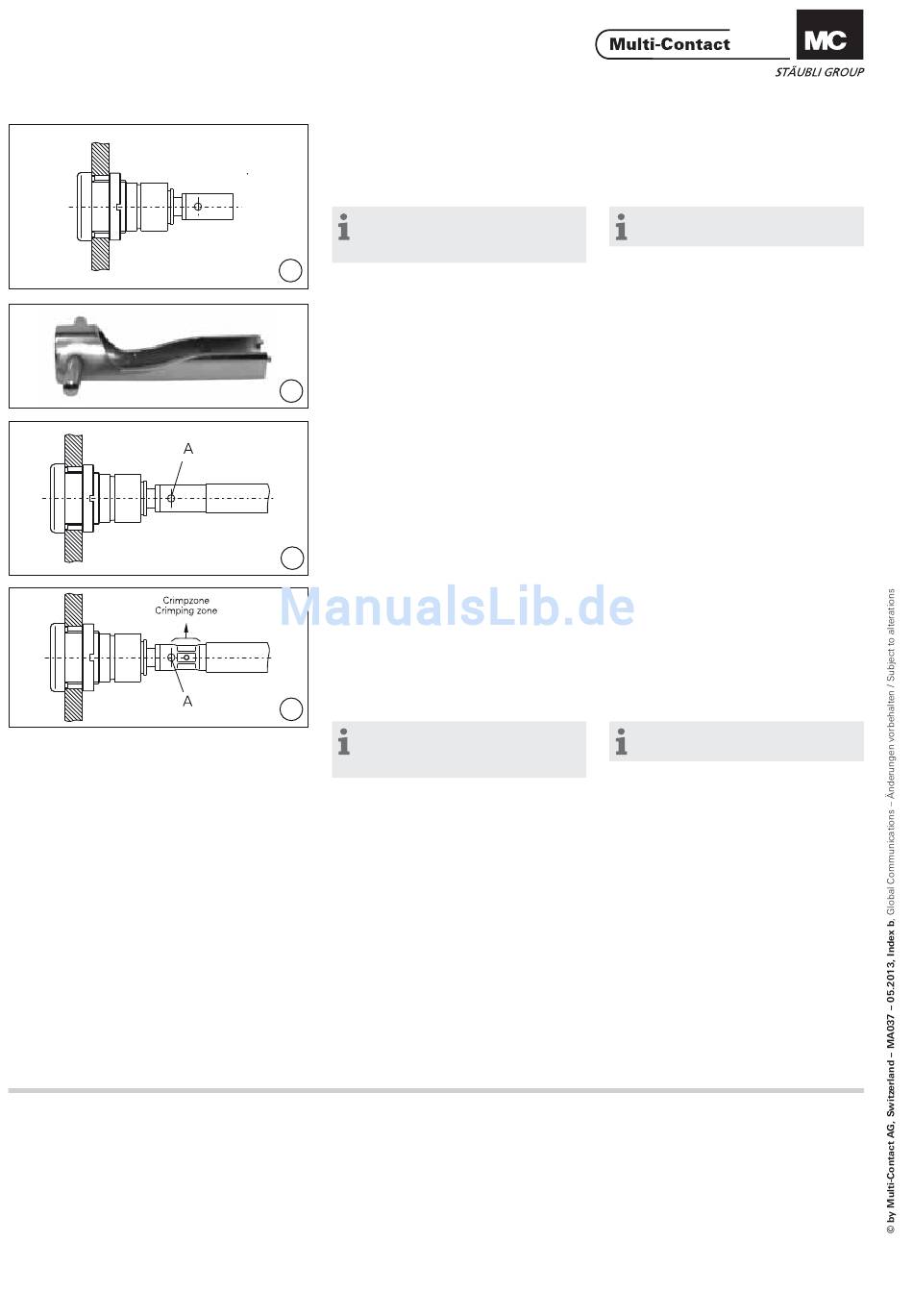

(ill. 8)
Mutter M18x1 von Hand festschrau-
ben und mit dem Montageschlüssel
SS6 anziehen (max. 3Nm).
Hinweis:
Adapter für Drehmomentschlüssel
(ill. 4).
8
(ill. 9)
Empfehlung bei angecrimptem Kabel:
Montageschlüssel SS6 abändern
(kann nicht bei MC bestellt werden).
9
(ill. 10)
Abisolierte Leitung in die Crimphülse
bis zum Anschlag einführen. Ein-
zeldrähte müssen im Sichtloch A
sichtbar sein.
10
(ill. 11)
Mittels Crimpzange M-PZ13 und pas-
sendem Einsatz (siehe ill. 1) Leitung
in Crimphülse vercrimpen. Crimpzone
beachten! Nach dem Crimpen müssen
die Einzeldrähte im Sichtloch A immer
noch sichtbar sein.
11
Hinweis:
Leitung nicht anschweissen oder
anlöten!
(ill. 8)
Screw-on the nut M18x1 and tighten
with the help of the socket spanner
SS6. (max. 3Nm).
Note:
Adapter for torque wrench (ill. 4).
(ill. 9)
Recommendation for crimped cables:
change socket spanner SS6s (can not
be ordered from MC).
(ill. 10)
Insert cable into crimping sleeve up to
the stop. Cable must be visible in the
sight hole A.
(ill. 11)
Crimp the cable with the crimping pli-
ers M-PZ13 and the correct insert (see
ill. 1). Crimp only in the crimping zone!
After crimping the cable must always
be visible in the sight hole A.
Note:
Do not solder or weld the cable!
