Advanced Contact Technology
MES-PZ-TB...
L

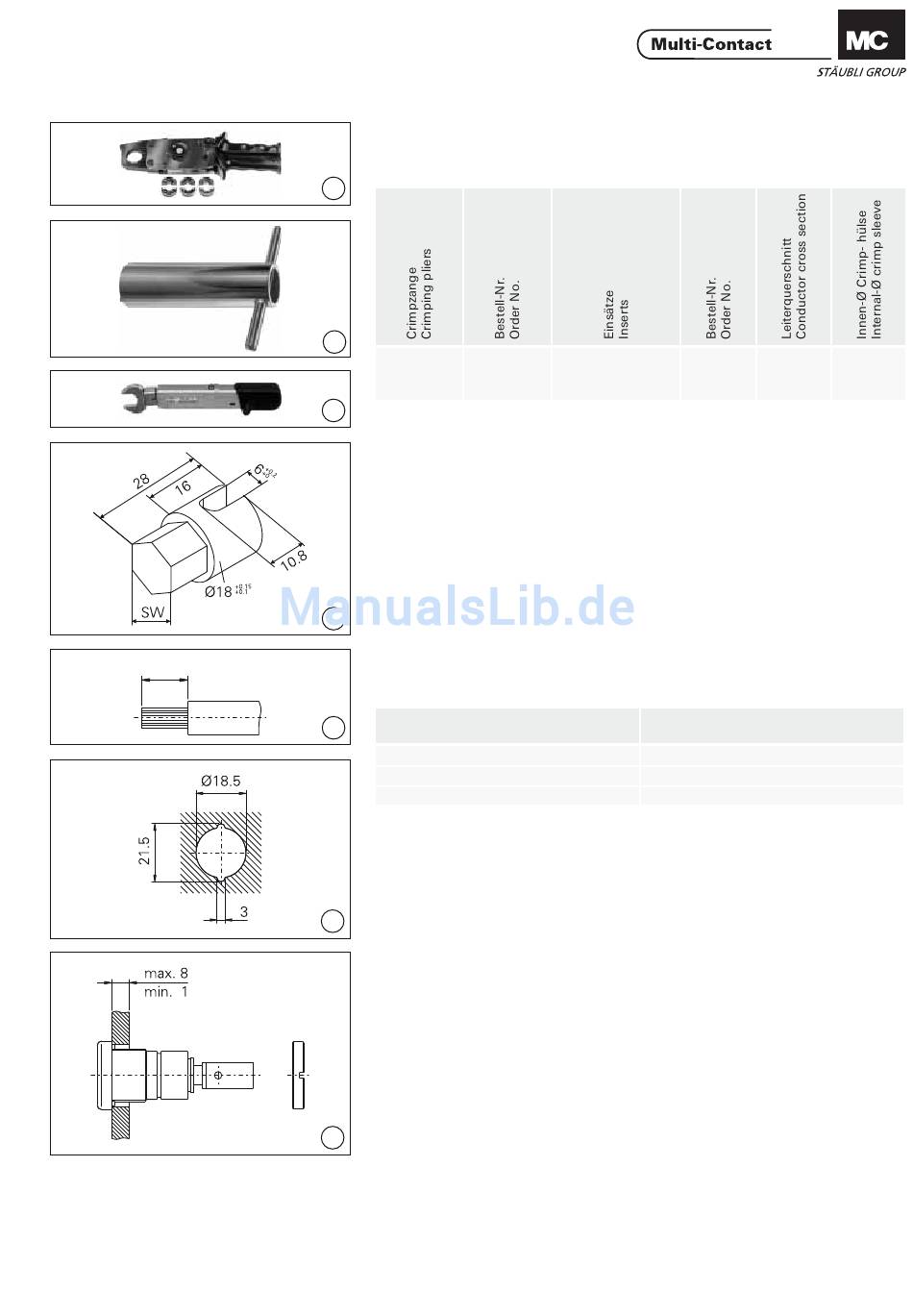

Notwendiges Werkzeug
M-PZ13
(ill. 1)
Crimpzange und Zubehör
1
2
M-PZ13
3
(ill. 2)
Montageschlüssel SS6 für die Mutter
M18x1 Bestell Nr. 14.5008.
(ill. 3)
Drehmomentschlüssel, SW gemäss ill. 4.
(ill. 4)
Adapter für Drehmomentschlüssel.
Der Adapter muss entsprechend
der Skizze hergestellt werden. (Der
Adapter kann nicht bei MC bestellt
werden). Die Verbindung (SW) ist dem
4
verwendeten Drehmomentschlüssel
anzupassen (3 Nm).
(ill. 5)
Leitung auf Länge L abisolieren.
Leiterquerschnitt
5
Conductor cross section
2
10mm
16mm
2
2
25mm
Montage
(ill. 6)
Fronttafel gemäss Bohrplan bohren.
6
(ill. 7)
Buchsenkörper von vorne in die Front-
tafel stecken und dabei die Nocken an
der Buchse mit den Aussparungen in
der Fronttafel ausrichten.
7
www.multi-contact.com
MES-PZ-TB8/10
18.3700
MES-PZ-TB9/16
MES-PZ-TB11/25
Tools required
(ill. 1)
Crimping pliers and accessories
18.3702
10mm
2
18.3703
16mm
2
18.3704
25mm
2
(ill. 2)
Socket spanner SS6 for the nut
M18x1 Order No. 14.5008.
(ill. 3)
Torque spanner, size according to ill. 4.
(ill. 4)
Adapter for torque wrench. The
adapter has to be made according
to the drawing. (The adapter can not
be ordered from MC). The connecton
(SW) has to be adapted to the torque
wrench accordingly (3 Nm).
(ill. 5)
Strip cable insulation to the length L.
Länge L
Length L
+2/-1
14
mm
14
+2/-1
mm
+2/-1
25
mm
Assembly
(ill. 6)
Drill front panel according to drilling
plan.
(ill. 7)
Insert socket into front panel, making
sure that the lugs on the socket mate
with the opening's slots.
5m
6mm
8mm
3 / 4
