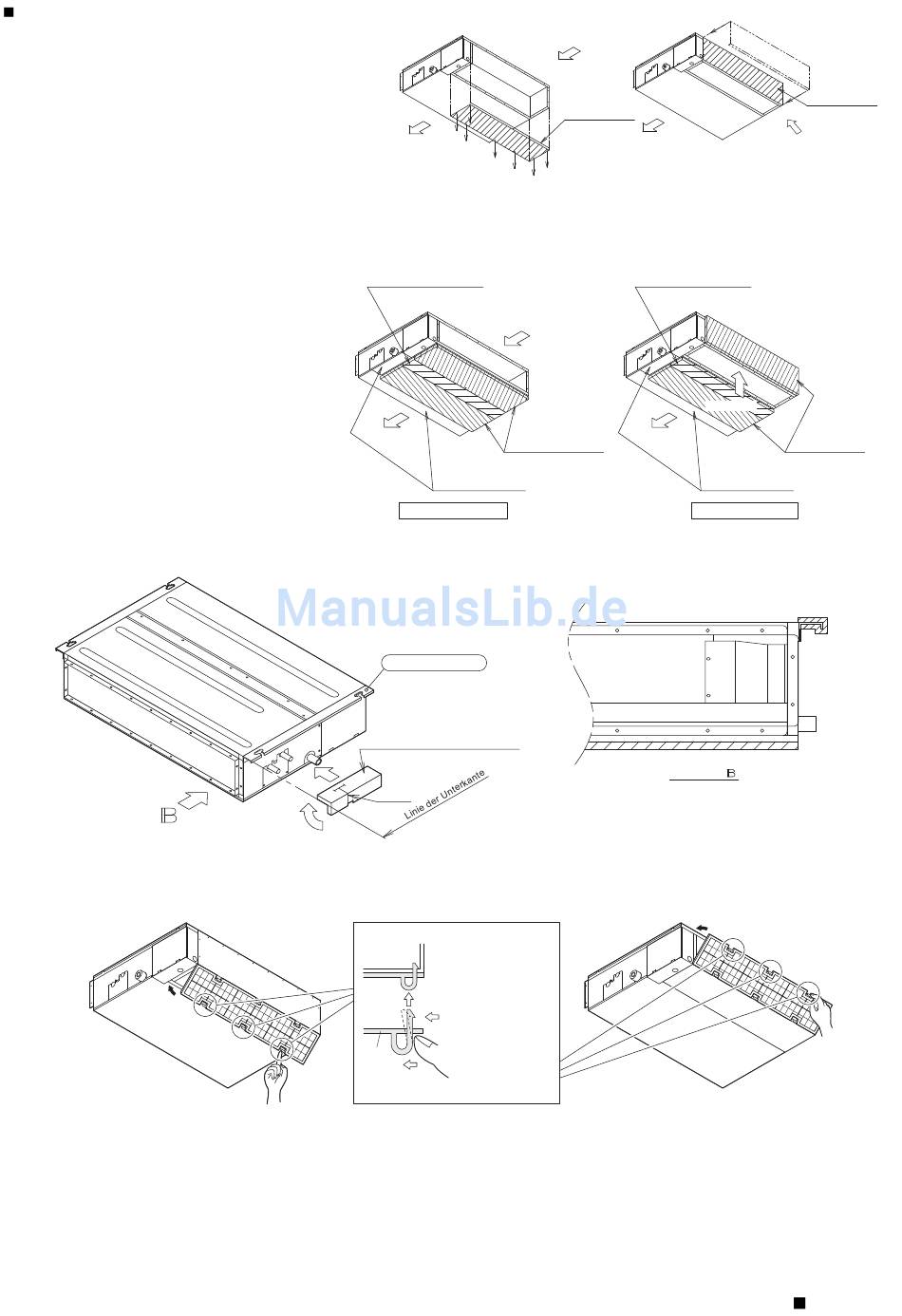

Kammerklappe und Luftfilter (Zubehörteil)
montieren.
Bei Bodenansaugung.
(1)Nehmen Sie den Kammerdeckel ab.
(7 Positionen)
(2)Montieren Sie den Kammerdeckel in der
Ausrichtung wie in der Abbildung dargestellt.
(7 Positionen)
(3)Befestigen Sie das Dichtungsmaterial wie in
Abb. dargestellt. (Befindet sich in
Auslassöffnung) (nur für Modelle 50-60)
(Wenn das System mit Umluft und nicht mit
Außenluft betrieben wird, ist es nicht nötig, die
Aufhängung zu isolieren.)
•
Bringen Sie die Dichtungsplatten
(Zubehör) auf den Metallplatten an,
die nicht von Isoliermaterial abge-
deckt sind.
•
Achten Sie darauf, dass zwischen
den einzelnen Teilen des Dich-
tungsmaterials keine Spalten
entstehen.
(4)Bringen Sie das Isoliermaterial an der rechten Aufhängung an. (Befindet sich in Auslassöffnung)
(Unterkante siehe nachfolgende Abbildung)
(5)Befestigen Sie den Luftfilter (Zubehör) wie im Diagramm dargestellt.
Bei Montage von unten
4
(1)
Luftaustritt
Dichtungsmaterial (Klein)
(3)
(Zubehörteil)
Luftaustritt
Dichtungsmaterial
liegt dem Gerät bei
Bei Einlass von hinten
Aufhängung (rechts)
Isoliermaterial Aufhängung (rechts)
Schlitz
Haupteinheit
Befestigen Sie den
Filter an der
Haupteinheit,
Drücken
indem Sie den
Bogen nach unten
drücken. (2 Bögen
Filter
für die Modelle
25-35, 3 Bögen für
Drücken
die Modelle 50-60)
(2)
Lufteinlass
Kammerdeckel
Luftaustritt
Dichtungsmaterial (Klein)
(Zubehörteil)
Lufteinlass
Luftaustritt
Dichtungsmaterial (Groß)
(Zubehörteil)
ANSICHT
Bei Montage von der Seite
Kammerdeckel
Lufteinlass
Lufteinlass
Dichtungsmaterial
(Groß)
(Zubehörteil)
Dichtungsmaterial
liegt dem Gerät bei
Bei Einlass von unten
