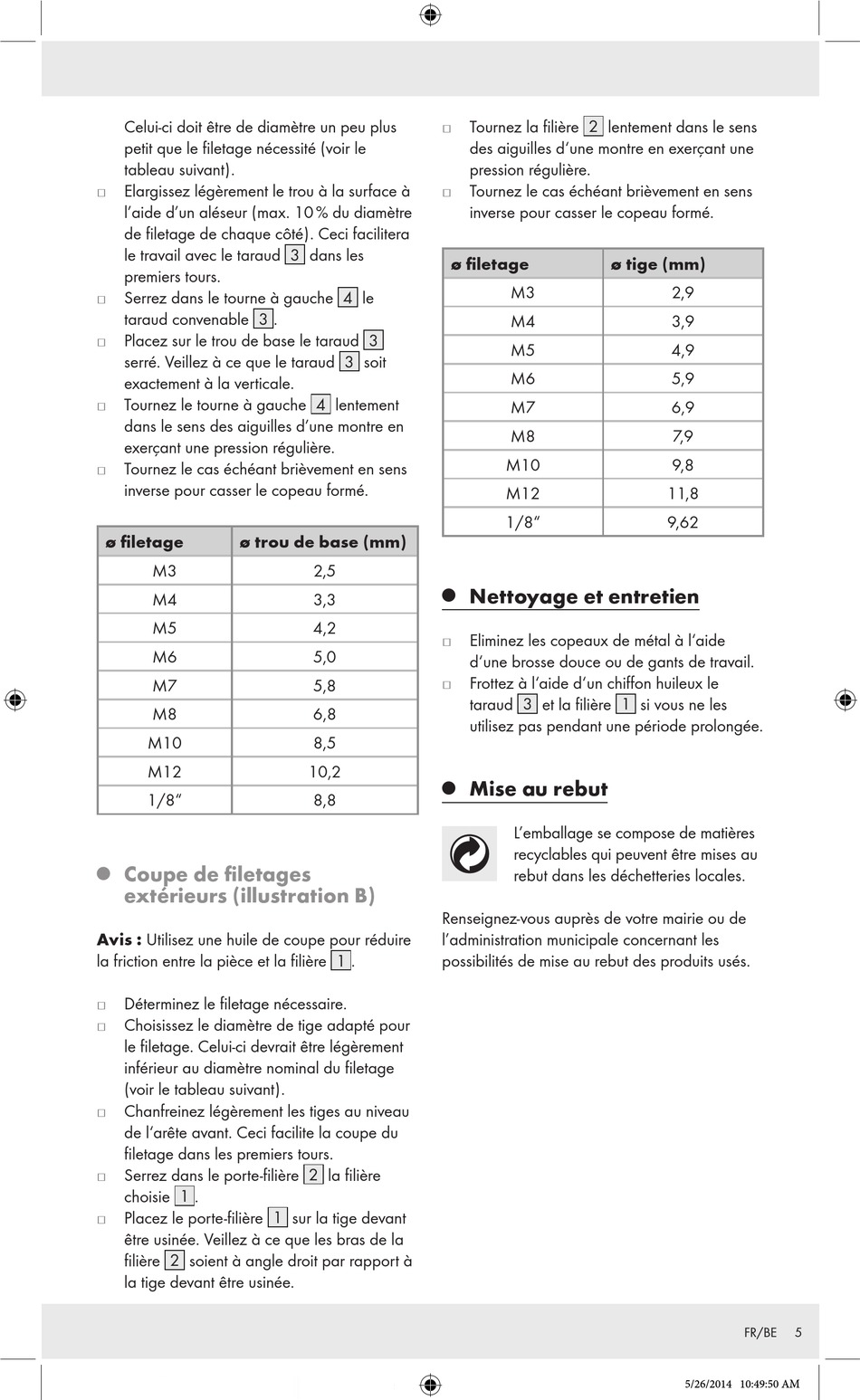

Celui-ci doit être de diamètre un peu plus
petit que le filetage nécessité (voir le
tableau suivant).
j
Elargissez légèrement le trou à la surface à
l'aide d'un aléseur (max. 10 % du diamètre
de filetage de chaque côté). Ceci facilitera
le travail avec le taraud 3 dans les
premiers tours.
Serrez dans le tourne à gauche 4 le
j
taraud convenable 3 .
Placez sur le trou de base le taraud 3
j
serré. Veillez à ce que le taraud 3 soit
exactement à la verticale.
Tournez le tourne à gauche 4 lentement
j
dans le sens des aiguilles d'une montre en
exerçant une pression régulière.
j
Tournez le cas échéant brièvement en sens
inverse pour casser le copeau formé.
ø filetage
M3
M4
M5
M6
M7
M8
M10
M12
1/8"
Coupe de filetages
Q
extérieurs (illustration B)
Avis : Utilisez une huile de coupe pour réduire
la friction entre la pièce et la filière 1 .
j
Déterminez le filetage nécessaire.
j
Choisissez le diamètre de tige adapté pour
le filetage. Celui-ci devrait être légèrement
inférieur au diamètre nominal du filetage
(voir le tableau suivant).
Chanfreinez légèrement les tiges au niveau
j
de l'arête avant. Ceci facilite la coupe du
filetage dans les premiers tours.
Serrez dans le porte-filière 2 la filière
j
choisie 1 .
Placez le porte-filière 1 sur la tige devant
j
être usinée. Veillez à ce que les bras de la
filière 2 soient à angle droit par rapport à
la tige devant être usinée.
100713_ FR_Content.indd 5
ø trou de base (mm)
2,5
3,3
4,2
5,0
5,8
6,8
8,5
10,2
8,8
j
Tournez la filière 2 lentement dans le sens
des aiguilles d'une montre en exerçant une
pression régulière.
j
Tournez le cas échéant brièvement en sens
inverse pour casser le copeau formé.
ø filetage
M3
M4
M5
M6
M7
M8
M10
M12
1/8"
Nettoyage et entretien
Q
j
Eliminez les copeaux de métal à l'aide
d'une brosse douce ou de gants de travail.
Frottez à l'aide d'un chiffon huileux le
j
taraud 3 et la filière 1 si vous ne les
utilisez pas pendant une période prolongée.
Mise au rebut
Q
L'emballage se compose de matières
recyclables qui peuvent être mises au
rebut dans les déchetteries locales.
Renseignez-vous auprès de votre mairie ou de
l'administration municipale concernant les
possibilités de mise au rebut des produits usés.
ø tige (mm)
2,9
3,9
4,9
5,9
6,9
7,9
9,8
11,8
9,62
FR/BE
5/26/2014 10:49:50 AM
5
