4.7.2 Sauerstoffkonzentration messen (nur Ventilsystem)
Der Sauerstoffsensor kann nur in Verbindung mit dem Ventilsystem eingesetzt werden.
Bei der Messung wird die Sauerstoffkonzentration über mehrere Atemzüge gemittelt und
dargestellt. Die Messwerte sind abhängig vom Therapiedruck sowie von der Temperatur
der Umgebung und der Atemluft. Es handelt sich hierbei nicht um eine FiO
dern um den Mittelwert der inspiratorischen Sauerstoffkonzentration.
1
2
3
3

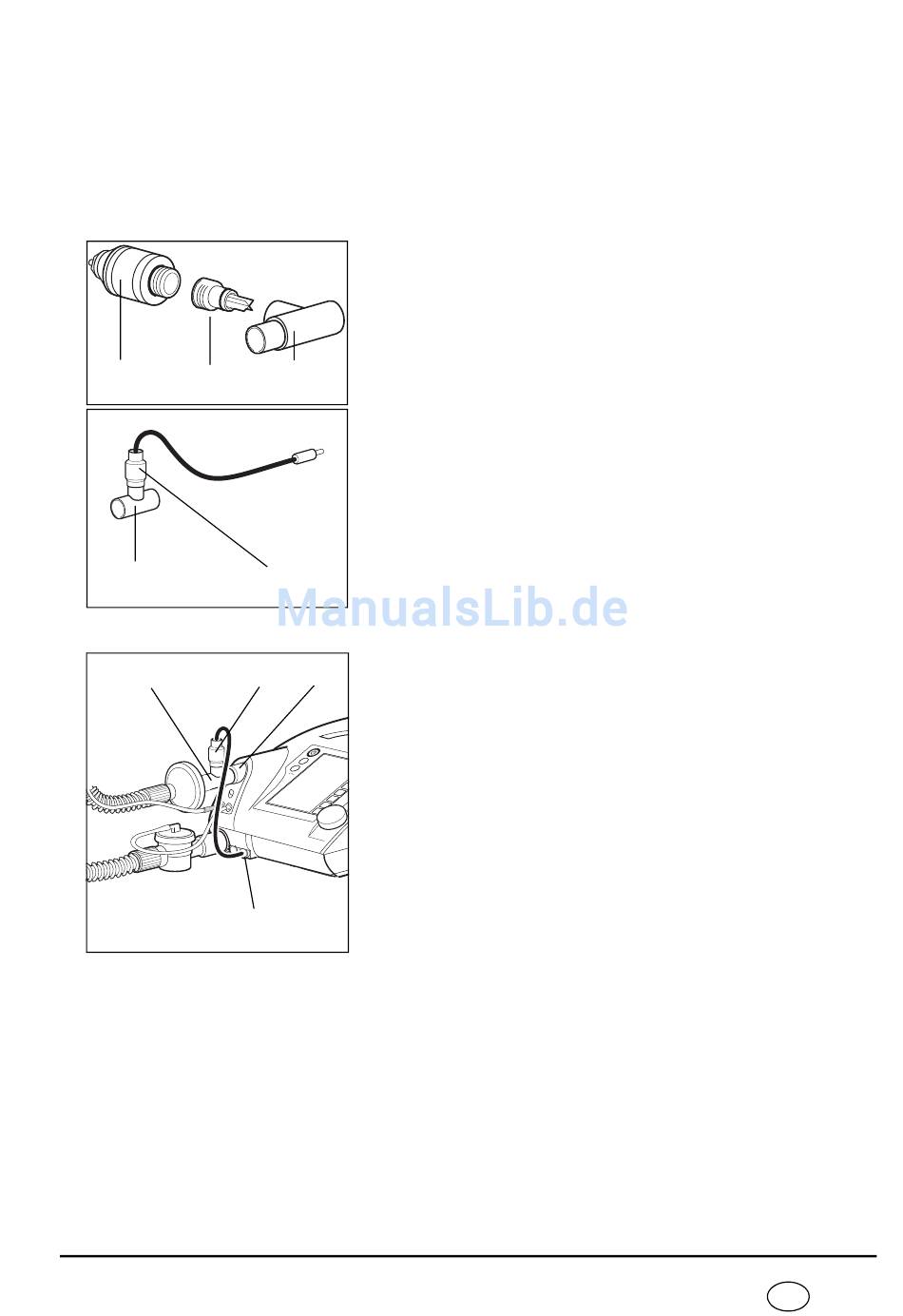

1. Der Adapter wird in drei Teilen geliefert: dem Sauer-
stoffsensor (1), dem T-Adapter (3) und einem Luftfüh-
rungsadapter (2). Schrauben Sie den Luftführungs-
adapter auf den Sauerstoffsensor.
3
2. Stecken Sie den Sauerstoffsensor (1) mit dem Luftfüh-
rungsadapter in den T-Adapter (3).
1
3. Stecken Sie den T-Adapter (3) auf den
1 5
Geräteausgang (5).
4. Schließen Sie den Sensor (1) mit Hilfe des Kabels an die
Sauerstoffmessbuchse (4) an.
5. Schließen Sie das Schlauchsystem - wenn erforderlich
mit Bakterienfilter - an, wie auf dem Bild dargestellt.
6. Kalibrieren Sie den Sauerstoffsensor (siehe „7.3 Sauer-
stoffsensor kalibrieren" auf Seite 86).
