Für Instandsetzungen und Service empfehlen wir einen Vertrag mit der Fa. HEINEN + LÖWENSTEIN GMBH abzuschließen. Für die Geräte Lifetherm 2001 und Lifetherm 2002 ist 2-jährig eine Meßtechnische Kontrolle (MTK) entsprechend §11 MPBetreibV durchzuführen. Die MTK am Gerät kann von der Heinen + Löwenstein GmbH durchgeführt werden. Die Messfühler sollten von einem Amt für Meß- und Eichwesen geprüft werden.
Kapitel 1 Gerät beschreiben Sicherheitstechnische Hinweise Besonderheiten im Umgang mit dem Gerät : Der Säugling sollte niemals unbeaufsichtigt unter dem Gerät gelassen werden, eine unabhängige Temperaturüberwachung des Säuglings durch den Anwender ist unbedingt erforderlich. Die zu verwendenden Temperatursensoren sind wie folgt am Säugling zu befestigen: Zentralsensor: Brustbein, Mitte Peripheriesensor:...
Kapitel 1 Gerät beschreiben Kein Betrieb in explosionsgefährdeten Bereichen In explosionsgefährdeten Bereichen darf das Gerät nicht betrieben werden. Kopplung mit elektrischen Geräten Elektrische Kopplung mit Geräten, die nicht in der Gebrauchsanweisung erwähnt sind, dürfen nur nach Rückfrage beim Hersteller, oder eines Sachverständigen vorgenommen werden.

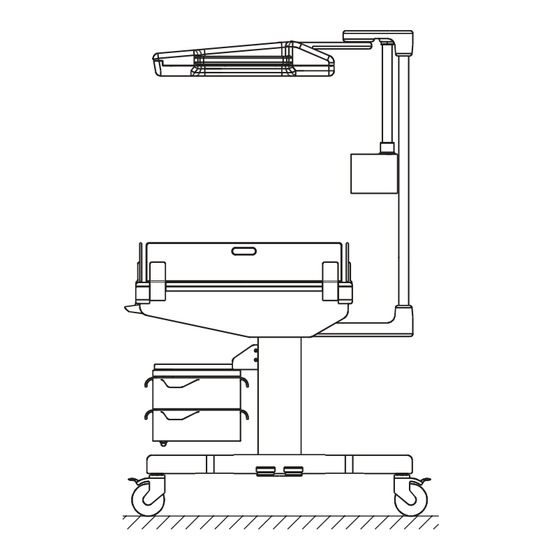

Kapitel 1 Gerät beschreiben Verwendungszweck, Bestimmungsgemäßer Gebrauch Warmhaltung von Früh- und Neugeborenen und Kleinkindern bis zu einem Gewicht von 8 kg. Als Wärmebett Die elektronisch geregelte Flächenheizung, und die, als Liegefläche vorgesehene, Silikongelmatte bieten Säuglingen Neugeborenen Schutz übermäßigen Wärmeverlusten, die potentiell lebensbedrohend sein können. Die klappbar angeordnete Plexiglasscheiben erlauben eine ungehinderte Sicht und stellen eine leichte Zugänglichkeit zum Patienten dar.
Kapitel 1 Gerät beschreiben Bedienfeld Lifetherm 2000 37 C 35 C TEMP . °C Lebenserhaltende M e di z i nt e ch n i k 1. Alarmfeld 2. Alarm-Reset-Taste 3. Temperatureinstellfeld 4. Temperaturanzeigefeld für gemessene Temperatur 5. EIN/AUS Tasten 6.
Ebenfalls kann das Wärmebett dazu benutzt werden, um Kindern, die nicht mehr auf einen Intensivpflegeinkubator angewiesen sind, die Übergangszeit zu erleichtern. • Lifetherm 2001 wärmt mit einem Wärmestrahler in manueller Regelung, oder über eine Haupttemperaturregelung, gesteuert und überwacht vom Lifetherm 2001 Controller, und mit einer beheizten Gelmatratze.
Kapitel 1 Gerät beschreiben Bedienfeld Lifetherm 2001 Die Regelung und Steuerung des Wärmestrahlers, sowie die Regelung und Steuerung der Matratzenheizung erfolgt mittels des Lifetherm 2001 Controllers (Bedienung siehe gesondertes Kapitel Lifetherm 2001 Controllers). Bedienfeld Frontseite Liegefläche: Lebenserhaltende M e d i z i n t e c h n i k 1.
Kapitel 1 Gerät beschreiben Bedienfeld Lifetherm 2002 im Frontbereich des Strahlers: 37 C 10 m/W 35 C TEMP . °C / % °C Lebenserhaltende M ed i zi n t e chn i k 1. Alarmfeld 2. Alarm-Reset-Taste 3. Temperatureinstellfeld 4.
Kapitel 1 Gerät beschreiben Bedienfeld Lifetherm 2003 im Frontbereich des Strahlers: % - mW Lebenserhaltende M e d i zi n t e c hn i k 1. Alarmfeld 2. Alarm-Reset-Taste 3. Temperatureinstellfeld 4. Temperaturanzeigefeld für gemessene Temperatur 5. EIN/AUS Tasten 6.
Kapitel 2 Gerät handhaben LIFETHERM 2000 GERÄT HANDHABEN Vorbereiten Scheiben so einsetzen, daß die jeweils zwei seitlichen Haltebolzen ganz in der Führungsnut der Ecken eintauchen. Der untere Bolzen muß auf dem Boden der Führungsnut aufliegen. Zum Öffnen die Scheibe bis zum Anschlag hochheben und abklappen.
Seite 20
Kapitel 2 Gerät handhaben Option: Innenscheibe einsetzen Option: Abdeckhaube aufsetzen Vorgesehene Gel-Matratze flach auf dem Liegedeck plazieren Achtung: Nur mit Original HEINEN + LÖWENSTEIN Gel- Matratze betreiben.
Kapitel 2 Gerät handhaben Betriebsbereitschaft prüfen Vor dem Erstbetrieb: Angegebene Betriebsspannung und Frequenz vom Typenschild auf Übereinstimmung mit Netzspannung bzw. Frequenz überprüfen Netzstecker einstecken Vor jedem Einsatz prüfen: Gerät gereinigt und desinfiziert Funktion und Zustand der Seitenscheiben (Riß- und splitterfrei, sichere Einrastfunktion der Halterbolzen) Gel-Matratze (nur Original HEINEN + LÖWENSTEIN Gel-Matratze verwenden) frei von Beschädigungen...
Bei ausgeschalteter Heizung kann es zu einer Abkühlung der Körpertemperatur des Patienten kommen. Die Matratzenheizung darf nur mit hierfür vorgesehenen weiteren Wärmequellen betrieben werden. Einzelheiten und Hinweise hierzu siehe Gebrauchsanweisung Lifetherm 2001, 2002, 2003 und HEINEN + LÖWENSTEIN Strahler. Achtung:...
Kapitel 2 Gerät handhaben Durch weitere Wärmequellen kann die Regelung der Temperatur beeinflußt werden. 37 C 35 C TEMP . °C Lebenserhaltende M e d iz i n t e c h n i k Mit dem EIN/AUS-Schalter die Flächenheizung in Betrieb nehmen.
Kapitel 2 Gerät handhaben Warnungen/Alarme 1. NETZ ALARM Bei Netzausfall oder herausziehen des Netzsteckers bei eingeschalteter Flächenheizung erfolgt ein akustischer und optischer Alarm für mindestens 10 min. Über- oder Unterschreitung Einstelltemperatur von mehr als 1°C erfolgt der SOLL TEMP ALARM. 3.
Kapitel 2 Gerät handhaben Veränderung der Temperatur im Beharrungszustand Befindet sich Flächenheizung oder Temperatur im Beharrungszustand, so erlaubt die elektronische Heizregelung eine maximale Veränderung der Einstelltemperatur um 1°C vom vorher eingestellten Wert. Wünscht der Anwender eine größere Veränderung der Einstelltemperatur, so erfolgt der SOLL TEMP ALARM.
Kapitel 2 Gerät handhaben Reinigen/Desinfizieren/ Sterilisieren Die Reinigung und Desinfektion sollte mindestens einmal pro Woche und nach jedem Patientenwechsel erfolgen. Bei Zusatzgeräten ist die entsprechende Gebrauchsanweisung zu beachten. Verunreinigungen am Gerät mit feuchtem Tuch und Reinigungsmittel abwischen Oberflächen wischdesinfizieren das Gerät abtrocknen um Keimwachstum zu verhindern Gel-Matratze reinigen einem...
Kapitel 2 Gerät handhaben Offset- und Standby-Mode Standby-Mode Im Standby-Mode wird nur ″---″ im Display ″Istwert″ angezeigt. Die Decktemperatur regelt auf einen festen Wert ( 30 ... 38°C ). Beginn des Standby-Mode: Sollwert auf 28,0 stellen, nochmals Taste ″Down″ drücken. Für einen kurzen Moment erscheint die eingestellte Standby-Temperatur.
Kapitel 2 Gerät handhaben z.B. Standby-Temperatur ″3.00″ 30°C ″3.06″ 36°C Einstellmode beenden: Gerät ausschalten. Sollwert Begrenzung auf 39,5°C: Die Sollwerteinstellung ermöglicht Werte bis 39,°C. Durch Einstellen eines Offset von bis zu 2,5°C könnte die Decktemperatur bis 39+2,5 = 41,5°C ansteigen. Aus Sicherheitsgründen wird der interne Sollwert für die Temperatur- regelung auf 39,5°C begrenzt.
Kapitel 2 Gerät handhaben LIFETHERM 2002 GERÄT HANDHABEN Vorbereiten Scheiben so einsetzen, daß die jeweils zwei seitlichen Haltebolzen ganz in der Führungsnut der Ecken eintauchen. Der untere Bolzen muß auf dem Boden der Führungsnut aufliegen. Zum Öffnen die Scheibe bis zum Anschlag hochheben und abklappen.
• Angegebene Betriebsspannung und Frequenz vom Typenschild auf Übereinstimmung mit Netzspannung bzw. Frequenz überprüfen • Netzstecker einstecken • Hauptschalter einschalten • Lifetherm 2001 Controller gemäß Kapitel Lifetherm 2001 Controller überprüfen • Strahler befindet sich in Gebrauchsstellung Vor jedem Einsatz prüfen: • Gerät gereinigt und desinfiziert •...
Kapitel 2 Gerät handhaben Betreiben Achtung! Bei geöffneter Scheibe den Säugling nicht unbeaufsichtigt lassen und sich nicht vom Wärmebett entfernen. Der Säugling kann sonst von der Liegefläche fallen. Matratzenheizung • Nur Original Gel-Matratze von HEINEN + LÖWENSTEIN verwenden • Gel-Matratze flach auf den Liegedeck positionieren •...
Seite 34
Kapitel 2 Gerät handhaben 37 C 10 m/W 35 C TEMP . °C / % °C Lebenserhaltende Me di z i nt e ch ni k Mit dem EIN/AUS-Schalter die Flächenheizung in Betrieb nehmen. Beim Einschalten des Gerätes ertönt für ca. 1 Sekunde ein Alarmsignal und die optischen Anzeigen im Alarmfeld leuchten auf.
Kapitel 2 Gerät handhaben Warnungen/Alarme 1. NETZ ALARM Bei Netzausfall oder herausziehen des Netzsteckers bei eingeschalteter Flächenheizung erfolgt ein akustischer und optischer Alarm für mindestens 10 min. Über- oder Unterschreitung Einstelltemperatur von mehr als 1°C erfolgt der SOLL TEMP ALARM. 3.
Kapitel 2 Gerät handhaben Veränderung der Temperatur im Beharrungszustand Befindet sich die Flächenheizung oder Temperatur im Beharrungszustand, so erlaubt die elektronische Heizregelung eine maximale Veränderung der Einstelltemperatur 1°C vorher eingestellten Wert. Wünscht der Anwender eine größere Veränderung der Einstelltemperatur, so erfolgt der SOLL TEMP ALARM.
Kapitel 2 Gerät handhaben Verfahren des Gerätes • Feststellbare Rollen lösen • Liegefläche mit entsprechender Pedalplatte auf min-Höhe fahren (auf freien Hubbereich achten!) • Gerät zum gewünschten Platz fahren • Feststellrollen wieder feststellen Achtung! Gerät eingefahrener Säule verfahren. Schwenken des Strahlers: Achtung! Rea-Einheit darf nur transportiert werden, wenn der Strahler sich in...
Kapitel 2 Gerät handhaben Verträglichkeitsliste für Plexiglas Plexiglas ist gegen bestimmte Lösungsmittel empfindlich. Bei Anwendung dieser Mittel treten Haarrisse (Spannungskorrisionen) Material auf. Bitte nachstehende Verträglichkeitsliste berücksichtigen! ++ verträglich bedingt verträglich unverträglich Desinfektionsmittel Bacillol Spray ++ Bacillotox bis 2% ++ Baktonium bis 2% Buraton ++ Buraton...
Kapitel 2 Gerät handhaben LIFETHERM 2003 GERÄT HANDHABEN Siehe Bedienung Strahler Lifetherm 2002 Bedienelement Umschaltung von °C auf % wird zu % auf cm²...
Kapitel 2 Gerät handhaben ROUTINEMÄßIGE ÜBERPRÜFUNG DER ALARME Rea-Einheit 2001 a) Diskonnektieren Sie beide Hautsensoren Im Display erscheint: Hautsensor 1 und 2 nicht angeschlossen Und das akustische Signal ertönt Verbinden Sie beide Sensoren, erlöschen sowohl Alarmton als auch der entsprechende Hinweis.
Kapitel 2 Gerät handhaben Rea-Einheit 2002 a) Diskonnektieren Sie den Hautsensor Die rote LED für Sensorbruch leuchtet und das akustische Signal ertönt Verbinden Sie den Sensor, erlöschen sowohl Alarmton als auch die LED. b) Schalten Sie den Strahler auf „Prozentsteuerung“ und stellen Sie einen Wert von < 40 % Heizleistung ein.
Kapitel 2 Gerät handhaben Rea-Einheit 2003 a) Schalten Sie den Strahler auf „Prozentsteuerung“ und stellen Sie einen Wert von < 40 % Heizleistung ein. Nach 15 Minuten erfolgt ein akustischer und optischer Alarm. b) Ziehen Sie den Netzstecker bei eingeschaltetem Gerät. Die LED für Netzausfallalarm leuchtet auf und das akustische Signal ertönt (gilt für Liegedeck und Strahler Frontpanal).
Kapitel 2 Gerät handhaben LIFETHERM 2000 - CONTROLLER Bedienelemente Alarmanzeigen Systemausfall Bei Störungen im Mikroprozessorsystem blinkt die Anzeige “Systemausfall” rot, begleitet von einem lauten Alarmton. Das Gerät ist funktionsunfähig und sofort außer Betrieb zu setzen. Stromausfall Wird die Stromversorgung unterbrochen, blinkt die Anzeige “Stromausfall” rot, begleitet von einem lauten Alarmton.
Kapitel 2 Gerät handhaben Bedientasten Temperatur-Entriegelung Soll bei der Einstellung der Solltemperaturen der Grundbereich zwischen 35°C und 37°C verlassen werden, muß dies durch Drücken dieser Taste bestätigt werden. Alarm-Stummschaltung Durch Betätigen der Alarm-Stumm-Taste wird ein akustischer Alarm für eine vorbestimmte Zeit unterdrückt.
Kapitel 2 Gerät handhaben Funktionstasten Die Funktion der unter dem Bildschirm angeordneten Tasten wechselt in Abhängigkeit von der jeweiligen Betriebsart. Diese Tasten sind am unteren Bildrand beschriftet. Set-Taste In der Überwachungsanzeige dient diese Taste zur Aktivierung der Sollwerte-Einstellung. Zehn Sekunden nach dem letzten Einstellvorgang wird das Einstellfenster wieder ausgeblendet.
Kapitel 2 Gerät handhaben Einschalt-Bildschirm Nach dem Einschalten führt das Gerät einen Selbsttest der Mikrocomputer-steuerung durch. Während dieser Zeit wird der folgende Bildschirm angezeigt: Nach dem Einschalten des Geräts bleiben die Heizelemente abgeschaltet. Nach Ablauf des Selbsttests wird der Überwachungsbildschirm dargestellt. Die Temperaturmeßfühler und der Sauerstoffsensor zeigen die aktuellen Meßwerte an - bei abgeschalteten Heizelementen oder inaktiver O -Überwachung sind die Meßwerte grau dargestellt - und die zugehörigen...
Kapitel 2 Gerät handhaben Überwachungsanzeige In der Überwachungsanzeige stehen alle wesentlichen Informationen zur Verfügung, und alle Funktionen können von hier aus bedient werden. Die Grafik zeigt den Temperaturverlauf während der vergangenen Meßperiode. Im Hauptfeld werden die Meßwerte der Temperatur- und O -Fühler angezeigt, und im Feld “SET”...
Seite 52
Kapitel 2 Gerät handhaben Die folgenden Werte können eingestellt werden: • Strahlerleistung (manuell) Einstellbereich: 0 .. 100% Bei Einstellungen zwischen 50% und 100% Strahlerleistung wird periodisch ein Alarm angezeigt. • Soll-Temperatur Hautsteuerung Einstellbereich: 32,0 °C .. 37,5 °C Meßbereich: 15,0 °C .. 42,0 °C Zum Einstellen von Werten unter 35 °C oder über 37 °C muß...
Kapitel 2 Gerät handhaben Alarmzustände Im Betrieb überwacht das Gerät die Funktionsgruppen Strahler, Liegedeck und Sauerstoffsensor. Bei Erkennen einer Abweichung von den eingestellten Werten wird optischer und – wenn nicht stummgeschaltet – auch akustischer Alarm ausgelöst. Optische Alarmanzeige Die rote Alarmanzeige blinkt, und im Bildschirm wird der entsprechende Meßwert durch ein blinkendes Feld gekennzeichnet.
Kapitel 2 Gerät handhaben • Textanzeige “ABWEICHUNG HAUT >1°C” (niedrige Priorität) Permanente oder vorübergehende Regelabweichungen gemessenen Hauttemperatur von über ±1 °C gegenüber dem eingestellten Sollwert werden mit niedrigster Priorität gemeldet. Alarm und Fehlermeldung werden nur bei eingeschalteter Hautsteuerung ausgegeben. Der zugehörige akustische Alarm kann für 15 Minuten unterdrückt werden.
Kapitel 2 Gerät handhaben Sauerstoffsensor • Anzeige “FEHLER O -SENSOR” (hohe Priorität) Liefert der Sauerstoffsensor einen Wert, der außerhalb der Toleranzgrenzen liegt, wird – nur bei eingeschaltetem O -Sensor – dieser Alarm ausgegeben. Der zugehörige akustische Alarm kann für 3 Minuten unterdrückt werden. •...
Kapitel 2 Gerät handhaben APGAR-Timer (optional) Die Funktionstaste “APGAR” in der Überwachungsanzeige schaltet zur Anzeige des APGAR-Timers. Im linken Feld werden die gemessenen Temperaturen, die eingestellten Sollwerte sowie die O2-Konzentration und deren eingestellten Grenzwerte angezeigt. Überwachte Alarme werden nur optisch gemeldet, der akustische Alarm ist während der Anzeige des APGAR-Timers unterdrückt.
Kapitel 2 Gerät handhaben Verlaufsanzeige Die Verlaufsanzeige stellt den Temperaturverlauf der vergangenen Periode bei Hautfühler und Liegedeck in den Vordergrund. Die Meßwerte für Hauttemperatur (auch bei manuell eingestellter Strahlerleistung), Liegedeck-Temperatur und O -Konzentration werden angezeigt über den entsprechend beschrifteten Funktionstasten, die gleichzeitig auch zum Schalten der zugehörigen Funktionen dienen.
Kapitel 2 Gerät handhaben Geräteeinstellungen Durch mehrmaliges Betätigen der Menütaste wird die Seite für die Einstellung der Gerätefunktionen erreicht. Die Überwachung der Temperaturen und O -Werte läuft im Hintergrund weiter, Alarme werden durch Blinken der roten Alarmanzeige weiterhin gemeldet. Der akustische Anteil ist jedoch stummgeschaltet während sich das Gerät im Einstell-Menü...
Kapitel 2 Gerät handhaben Nach dem Beginn des einige Sekunden dauernden Vorgangs erscheint die Anzeige “O ABGLEICH”. Der Sensor wird geprüft, und am Ende des Abgleichvorgangs erscheint die Meldung “SENSOR ABGEGLICHEN” sowie ein Punkt, der den Abgleichbereich anzeigt. In gleicher Weise wird im zweiten Bereich abgeglichen. Bei verbrauchtem Sensor erfolgt die Meldung “O -SENSOR VERBRAUCHT”, wird ein falscher O -Bereich angewählt, erscheint...
Kapitel 2 Gerät handhaben Mit Hilfe der Pfeiltasten ← oder → wird die gewünschte Position angewählt, die dann mit ↑ oder ↓ geändert werden kann. Durch erneutes Drücken der Funktionstaste “DATUM/ZEIT” wird die geänderte Zeit übernommen. Die Systemuhr ist Jahr-2000-kompatibel. Weitere Einstellungen Durch Drücken der Pfeiltasten ←...
Kapitel 2 Gerät handhaben Service-Einstellungen Die Seite für Service-Einstellungen ist für den Anwender nicht zugänglich, sondern dient zur Feineinstellung des Regelverhaltens und weiterer interner Parameter und ist hier auch nicht beschrieben. Zusatzfunktionen Automatische Sensorwahl Serielle Schnittstelle (optional) Die serielle Schnittstelle nach RS232-C arbeitet mit den Einstellungen 19.2kb / N81. Es sind folgende Funktionen implementiert: •...
Kapitel 3 Technische Daten TECHNISCHE DATEN Maße und Gewichte / Umweltbedingungen Bei Betrieb: Temperatur 10 bis 35°C Luftdruck 760 bis 1060 hPa rel. Feuchte 30 bis 90% Bei Lagerung: Temperatur -20 bis 60°C Luftdruck 500 bis 1060 hPa rel. Feuchte 10 bis 90% Leistungskennwerte Aufheizleistung...
Kapitel 3 Technische Daten Technische Daten – Rea-Einheit Lifetherm 2001; 2002; 2003 Rea-Einheit: Maße und Gewichte / Umweltbedingungen Bei Betrieb: Temperatur 10 bis 35°C Luftdruck 760 bis 1060 hPa rel. Feuchte 30 bis 90% Bei Lagerung: Temperatur -20 bis 60°C...
Kapitel 3 Technische Daten Sicherungen Netzeingang: 2 x 3,15 A T 6,3 x 32mm (US) Hubsäule: 1 x 1,25 A T 20 x 5mm Messungen 2001 Temperaturmessung: 2x Hauttemperatur Sauerstoffmessung: 1x O Sensor Messungen 2002 Temperaturmessung: 1x Hauttemperatur Sicherungen Hauptplatine Strahler: 3,15 A T 1x Strahler...
