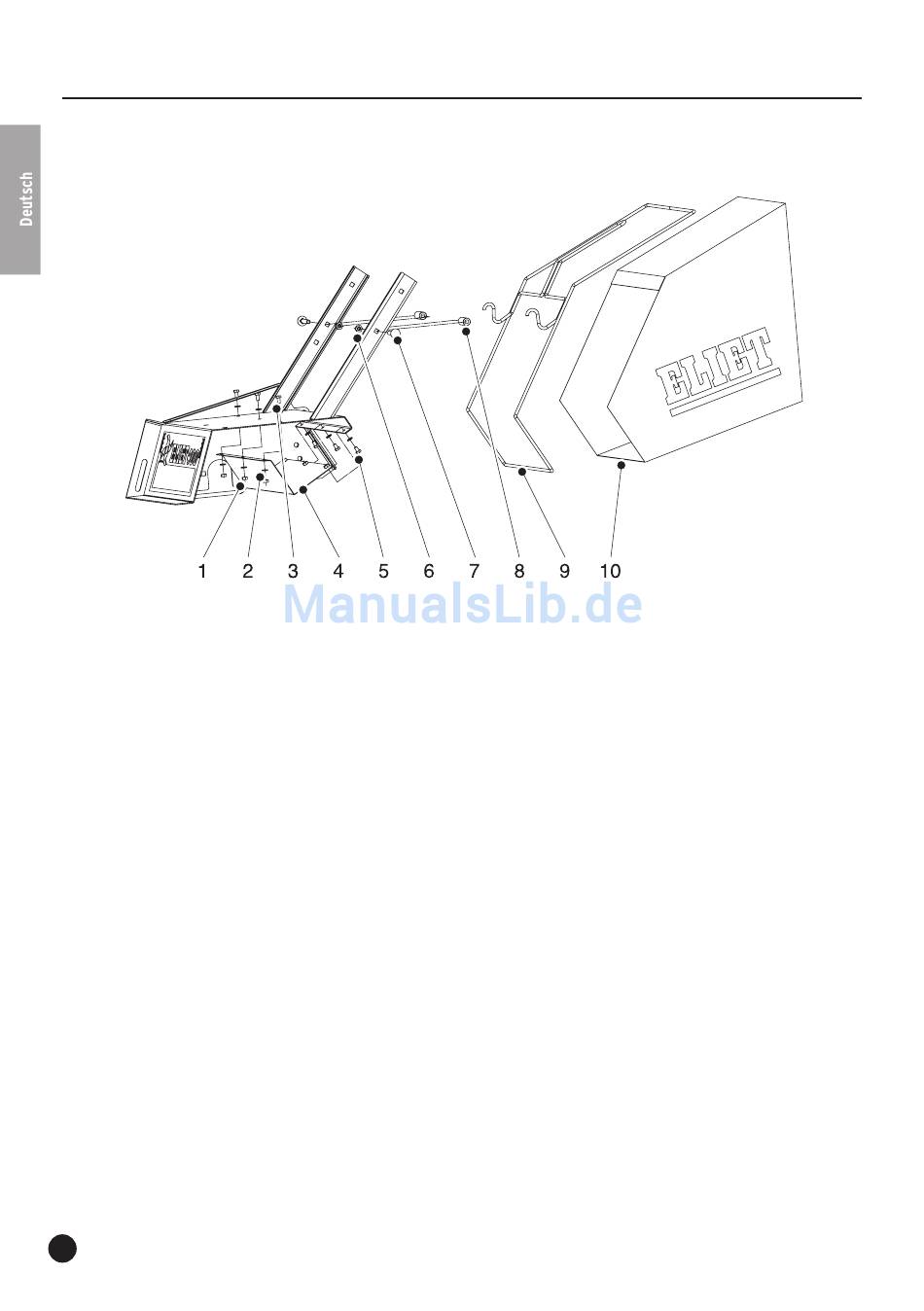

8.3 Anbringen des Fangsackes
Wenn Sie zusammen mit dem Gerät einen Fangsack gekauft haben, besteht dieser aus einer
Reihe von Einzelteilen:
1. 6 x zelfborgende moer M6
2. 9 x rondsel M6
3. 3 x bout M6x12
4. Deflectorplaat
5. 3 x bout M6x10
Ziehen Sie den Fangsack über den Rahmen, sodass sich die Bodenplatte aus Nylon an der Unter-
seite befindet. Der Fangsack ist mit Kunststoffclips ausgestattet. Befestigen Sie diese Clips am
Rahmen, sodass der Sack fest am Rahmen sitzt.
Um den Fangsack am Gerät aufzuhängen, müssen Sie zwei Achsenden mit Bolzen an der Führung
befestigen. Dazu sind zwei Löcher vorgesehen. Bringen Sie die Achsen an der Innenseite der
Führung an, und befestigen Sie diese mit dem beigefügten Befestigungsmaterial (siehe Abbil-
dung oben).
Der Deflektor aus Metall hat die Funktion, das Moos in den Fangsack zu leiten.
Er wird unter dem Chassis angebracht. Dazu sind bereits sechs Löcher im Chassis vorgesehen.
Siehe Abbildung oben.
Ziehen Sie die Muttern fest an, damit sie sich beim Arbeiten nicht vom Gerät lösen.
