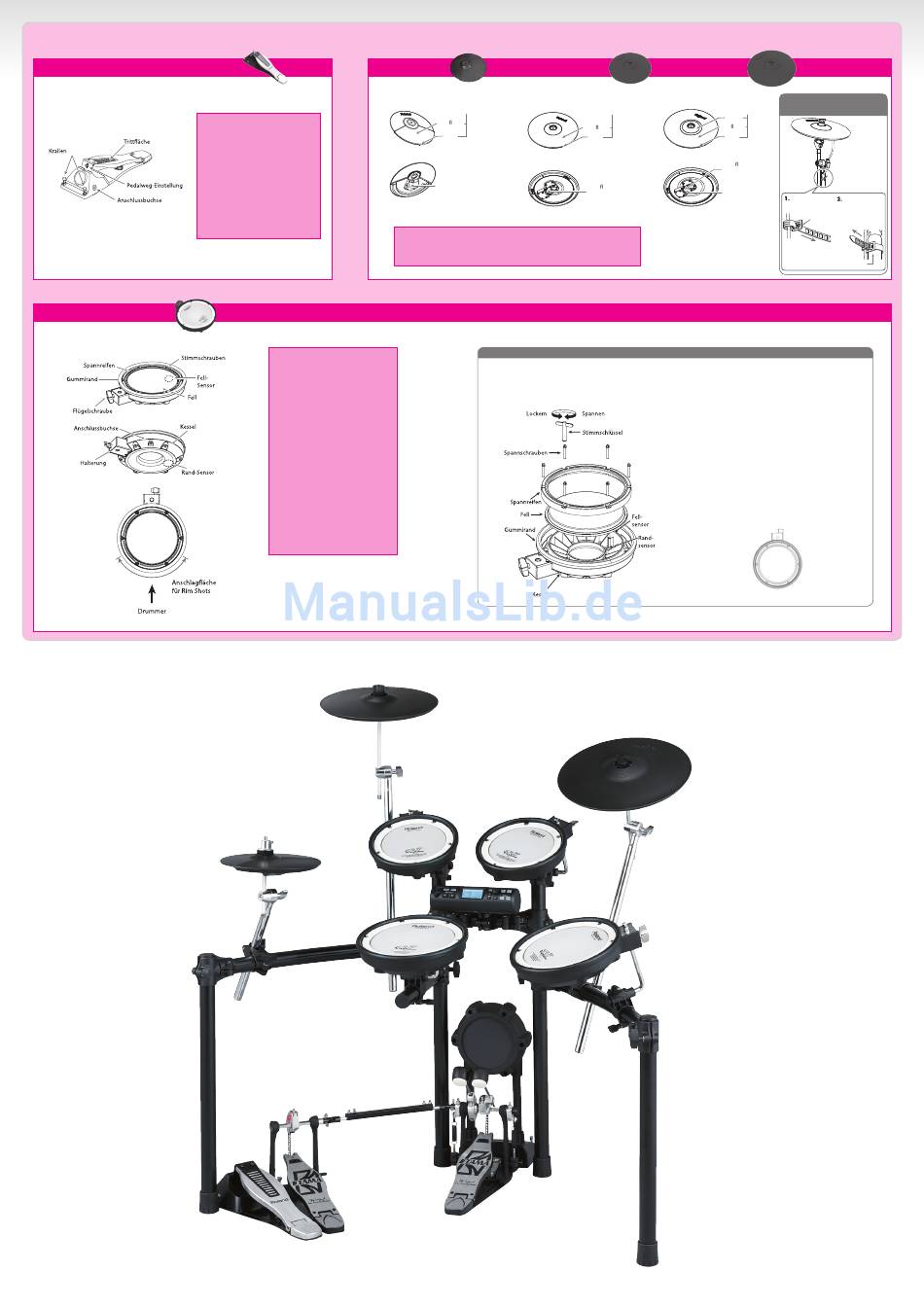

Detaillierte Erklärung der einzelnen Komponenten
FD-8 (Hi-Hat Control-Pedal)
■
ANMERKUNG
* Die Spitzen der Krallen sind scharf - bitte
* Bei harten Böden können die Krallen die
* Der Pedalweg kann mit der abgebildeten
PDX-8/6 (Snare, Toms)
■
Änderungen der technischen Daten und des Designs vorbehalten. Für Druckfehler wird keine Haftung übernommen.
■
mit Vorsicht behandeln.
Oberfläche beschädigen. Es wird emp-
fohlen, sie hier nicht einzusetzen.
Schraube eingestellt werden.
ANMERKUNG
* Bitte das PDX-Fell vor dem ersten Spielen
stimmen.
* Bei zu geringer Fell-Spannung können
das Fell und der Sensor beschädigt
werden.
* Bitte den Sensor unterhalb des Fells mit
Vorsicht behandeln, da sonst die Präzi-
sion der Ansprache beeinträchtigt und
der Sensor beschädigt werden kann.
* Aufgrund der Materialbeschaffenheit
des PDX-8/6 Sensors kann die Raumtem-
peratur die Empfindlichkeit des Sensors
beeinflussen.
* Der Gummirand kann sich - abhängig
von der Spielweise - im Laufe der Zeit
abnutzen und sollte dann erneuert
werden. Bei abgenutztem Gummirand
kann es passieren, dass Rim Shots nicht
korrekt ausgeführt werden. Kontaktieren
Sie den Roland-Service für Details.
CY-12C (Crash)
CY-5 (Hi-hat)
■
CY-5 Details
CY-12C Details
Oberseite
Spiel äche
Rand
Ausgang
ANMERKUNG
* Im Laufe der Zeit kann das Spielen Spuren auf der Pad-Oberfläche hinterlassen. Dies hat
keinerlei Einfluss auf die Funktion.
Das Fell ist ein Verschleißteil und muss gelegentlich erneuert werden.
Dies sollte geschehen, wenn die Schlagfläche trotz gespannten Fells durchhängt.
■ Ersatzfell (wird separat verkauft)
CY-13R (Ride)
■
CY-13R Details
Oberseite
Oberseite
Kuppe
Spiel äche
Spiel äche
Rand
Rand
Spiel ./Rand
Ausgang
Spiel ./Rand
Kuppe
Ausgang
Ausgang
Ersetzen des Schlagfells
1.
Alle Stimmschrauben und Unterlegscheiben entfernen.
MH-8 Mesh Head
* Bitte den Sensor unterhalb des Fells mit Vorsicht behandeln, da sonst
die Präzision der Ansprache beeinträchtigt und der Sensor beschädigt
werden kann.
2.
Den Spannreifen entfernen.
3.
Das alte Fell abnehmen.
4.
Das neue Fell auflegen.
5.
Den Spanreifen wieder auflegen.
6.
Alle Stimmschrauben mit Unterlegscheiben wieder
einschrauben.
7.
Ziehen Sie die Stimmschrauben in der gezeigten Reihen-
folge mit den Fingern fest.
8.
Ziehen Sie die Stimmschrauben dann mit dem
Stimmschlüssel fest so dass die Spannung in etwa den
gleichen Rebound wie ein akustisches Fell bietet.
6
4
Fixieren der Kabel
(CY-12C/CY-13R)
Etwas Spiel im
Kabel lassen
Mit dem Kabel-
binder fixieren
Die Öse sollte
zum Spieler
Wickeln Sie den
zeigen.
Kabelbinder um
Kabel und Rohr...
...und ziehen Sie ihn fest
PDX-8
PDX-6
1
4
1
3
2
3
2
5
5
