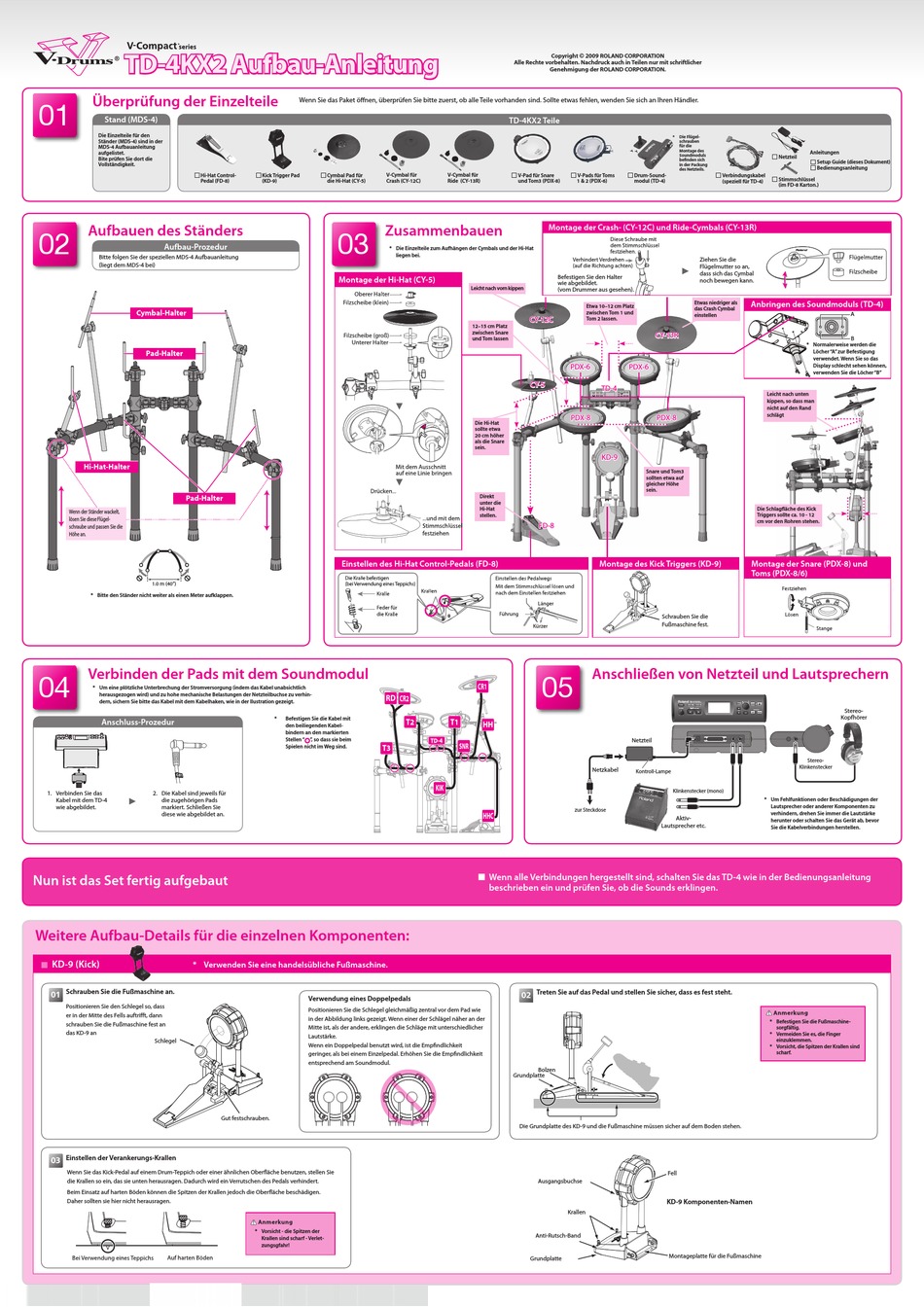

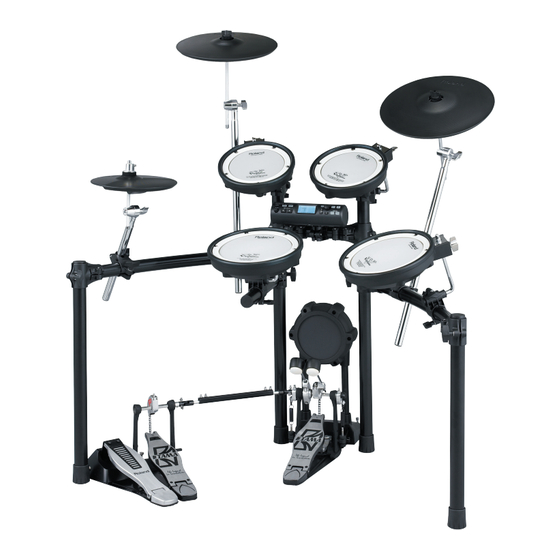

TD-4KX2 Aufbau-Anleitung
Überprüfung der Einzelteile
01
Stand (MDS-4)
Die Einzelteile für den
Ständer (MDS-4) sind in der
MDS-4 Aufbauanleitung
aufgelistet.
Bite prüfen Sie dort die
Vollständigkeit.
Hi-Hat Control-
Pedal (FD-8)
Aufbauen des Ständers
02
Aufbau-Prozedur
Bitte folgen Sie der speziellen MDS-4 Aufbauanleitung
(liegt dem MDS-4 bei)
Cymbal-Halter
Pad-Halter
Hi-Hat-Halter
Pad-Halter
Wenn der Ständer wackelt,
lösen Sie diese Flügel-
schraube und passen Sie die
Höhe an.
1.0 m (40")
* Bitte den Ständer nicht weiter als einen Meter aufklappen.
Verbinden der Pads mit dem Soundmodul
04
* Um eine plötzliche Unterbrechung der Stromversorgung (indem das Kabel unabsichtlich
herausgezogen wird) und zu hohe mechanische Belastungen der Netzteilbuchse zu verhin-
dern, sichern Sie bitte das Kabel mit dem Kabelhaken, wie in der llustration gezeigt.
Anschluss-Prozedur
1. Verbinden Sie das 2. Die Kabel sind jeweils für
Kabel mit dem TD-4 die zugehörigen Pads
wie abgebildet. markiert. Schließen Sie
diese wie abgebildet an.
Nun ist das Set fertig aufgebaut
Weitere Aufbau-Details für die einzelnen Komponenten:
KD-9 (Kick)
* Verwenden Sie eine handelsübliche Fußmaschine.
■
Schrauben Sie die Fußmaschine an.
01
Positionieren Sie den Schlegel so, dass
er in der Mitte des Fells auftrifft, dann
schrauben Sie die Fußmaschine fest an
das KD-9 an
Schlegel
Einstellen der Verankerungs-Krallen
03
Wenn Sie das Kick-Pedal auf einem Drum-Teppich oder einer ähnlichen Oberfläche benutzen, stellen Sie
die Krallen so ein, das sie unten herausragen. Dadurch wird ein Verrutschen des Pedals verhindert.
Beim Einsatz auf harten Böden können die Spitzen der Krallen jedoch die Oberfläche beschädigen.
Daher sollten sie hier nicht herausragen.
Wenn Sie das Paket öffnen, überprüfen Sie bitte zuerst, ob alle Teile vorhanden sind. Sollte etwas fehlen, wenden Sie sich an Ihren Händler.
Kick Trigger Pad Cymbal Pad für □ V-Cymbal für
(KD-9) die Hi-Hat (CY-5) Crash (CY-12C)
Zusammenbauen
03
* Die Einzelteile zum Aufhängen der Cymbals und der Hi-Hat
Montage der Hi-Hat (CY-5)
Einstellen des Hi-Hat Control-Pedals (FD-8)
RD CR2
* Befestigen Sie die Kabel mit
den beiliegenden Kabel-
bindern an den markierten
Stellen " ", so dass sie beim
Spielen nicht im Weg sind.
T3
Verwendung eines Doppelpedals
Positionieren Sie die Schlegel gleichmäßig zentral vor dem Pad wie
in der Abbildung links gezeigt. Wenn einer der Schlägel näher an der
Mitte ist, als der andere, erklingen die Schläge mit unterschiedlicher
Lautstärke.
Wenn ein Doppelpedal benutzt wird, ist die Empfindlichkeit
geringer, als bei einem Einzelpedal. Erhöhen Sie die Empfindlichkeit
entsprechend am Soundmodul.
Gut festschrauben.
Anmerkung
* Vorsicht - die Spitzen der
Krallen sind scharf - Verlet-
zungsgfahr!
Copyright
Alle Rechte vorbehalten. Nachdruck auch in Teilen nur mit schriftlicher
Genehmigung der ROLAND CORPORATION.
TD-4KX2 Teile
□ V-Cymbal für V-Pad für Snare
Ride (CY-13R) und Tom3 (PDX-8)
Montage der Crash- (CY-12C) und Ride-Cymbals (CY-13R)
liegen bei.
Befestigen Sie den Halter
wie abgebildet.
Leicht nach vorn kippen
(vom Drummer aus gesehen).
CY-12C
12–15 cm Platz
zwischen Snare
und Tom lassen
PDX-6
CY-5
PDX-8
Die Hi-Hat
sollte etwa
20 cm höher
als die Snare
sein.
Direkt
unter die
Hi-Hat
stellen.
FD-8
05
CR1
T2 T1
HH
TD-4
SNR
KIK
HHC
■ Wenn alle Verbindungen hergestellt sind, schalten Sie das TD-4 wie in der Bedienungsanleitung
beschrieben ein und prüfen Sie, ob die Sounds erklingen.
Treten Sie auf das Pedal und stellen Sie sicher, dass es fest steht.
02
Bolzen
Grundplatte
Die Grundplatte des KD-9 und die Fußmaschine müssen sicher auf dem Boden stehen.
Ausgangsbuchse
Krallen
Anti-Rutsch-Band
Grundplatte
©
2009 ROLAND CORPORATION
* Die Flügel-
schrauben
für die
Montage des
Soundmoduls
befinden sich
in der Packung
des Netzteils.
V-Pads für Toms Drum-Sound- Verbindungskabel
1 & 2 (PDX-6) modul (TD-4) (speziell für TD-4)
Ziehen Sie die
Flügelmutter so an,
dass sich das Cymbal
noch bewegen kann.
Etwas niedriger als
Etwa 10–12 cm Platz
das Crash Cymbal
zwischen Tom 1 und
einstellen
Tom 2 lassen.
CY-13R
PDX-6
TD-4
PDX-8
KD-9
Snare und Tom3
sollten etwa auf
gleicher Höhe
sein.
Montage des Kick Triggers (KD-9)
Schrauben Sie die
Fußmaschine fest.
Anschließen von Netzteil und Lautsprechern
Netzteil
Netzkabel
Kontroll-Lampe
Klinkenstecker (mono)
zur Steckdose
Aktiv-
Lautsprecher etc.
Fell
KD-9 Komponenten-Namen
Montageplatte für die Fußmaschine
Anleitungen
Netzteil
Setup Guide (dieses Dokument)
Bedienungsanleitung
Stimmschlüssel
(im FD-8 Karton.)
Anbringen des Soundmoduls (TD-4)
A
B
* Normalerweise werden die
Löcher "A" zur Befestigung
verwendet. Wenn Sie so das
Display schlecht sehen können,
verwenden Sie die Löcher "B"
Leicht nach unten
kippen, so dass man
nicht auf den Rand
schlägt
Die Schlagfläche des Kick
Triggers sollte ca. 10 - 12
cm vor den Rohren stehen.
Montage der Snare (PDX-8) und
Toms (PDX-8/6)
Stereo-
Kopfhörer
Stereo-
Klinkenstecker
* Um Fehlfunktionen oder Beschädigungen der
Lautsprecher oder anderer Komponenten zu
verhindern, drehen Sie immer die Lautstärke
herunter oder schalten Sie das Gerät ab, bevor
Sie die Kabelverbindungen herstellen.
Anmerkung
* Befestigen Sie die Fußmaschine-
sorgfältig.
* Vermeiden Sie es, die Finger
einzuklemmen.
* Vorsicht, die Spitzen der Krallen sind
scharf.
