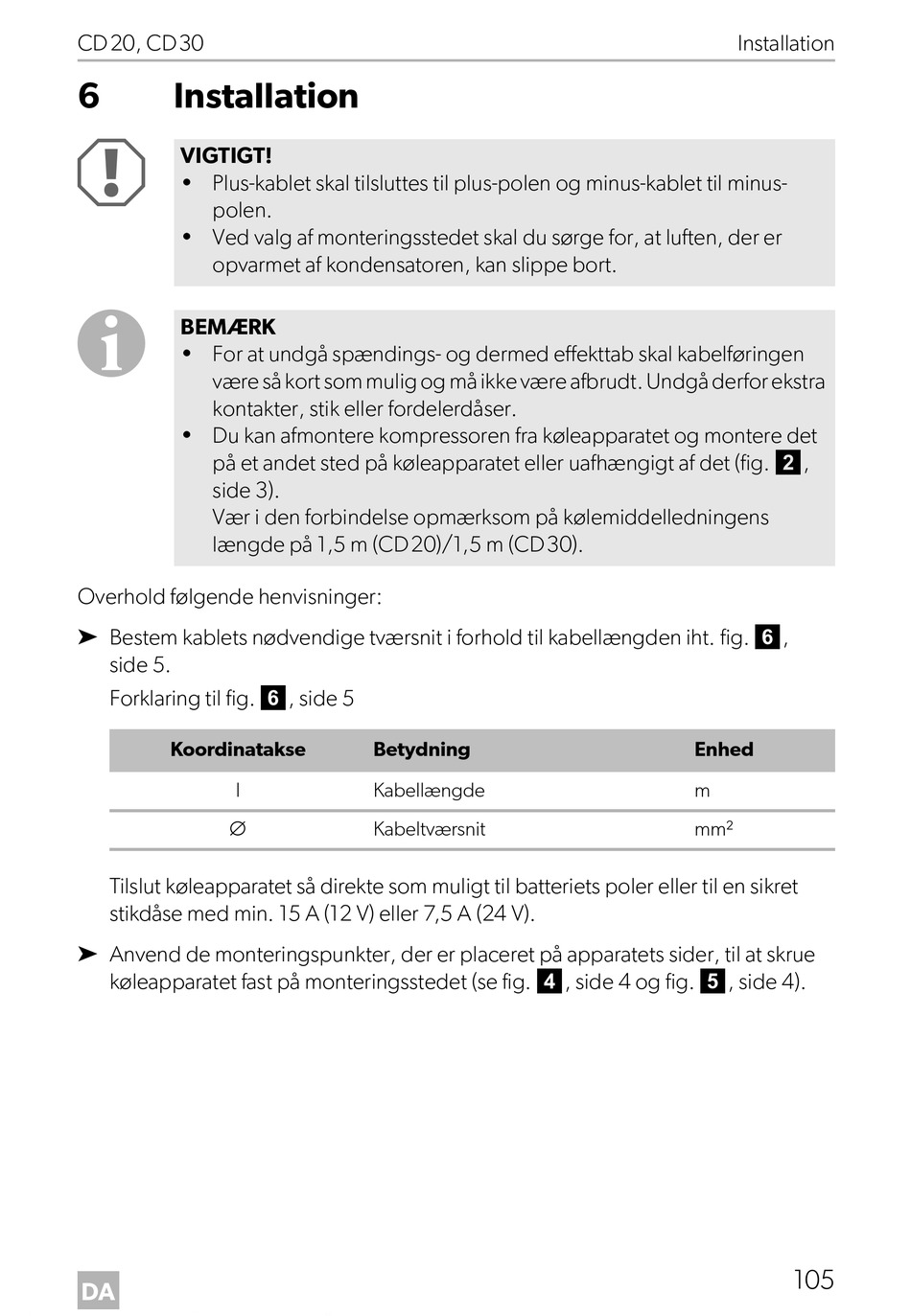

Installation - Dometic CD20 Montage- Und Bedienungsanleitung

CD20, CD30
6

Installation

A
VIGTIGT!
• Plus-kablet skal tilsluttes til plus-polen og minus-kablet til minus-
polen.
• Ved valg af monteringsstedet skal du sørge for, at luften, der er
opvarmet af kondensatoren, kan slippe bort.
I
BEMÆRK
• For at undgå spændings- og dermed effekttab skal kabelføringen
være så kort som mulig og må ikke være afbrudt. Undgå derfor ekstra
kontakter, stik eller fordelerdåser.
• Du kan afmontere kompressoren fra køleapparatet og montere det
på et andet sted på køleapparatet eller uafhængigt af det (fig. 2,
side 3).
Vær i den forbindelse opmærksom på kølemiddelledningens
længde på 1,5 m (CD20)/1,5 m (CD30).
Overhold følgende henvisninger:
➤ Bestem kablets nødvendige tværsnit i forhold til kabellængden iht. fig. 6,
side 5.
Forklaring til fig. 6, side 5
Koordinatakse
l
∅
Tilslut køleapparatet så direkte som muligt til batteriets poler eller til en sikret
stikdåse med min. 15 A (12 V) eller 7,5 A (24 V).
➤ Anvend de monteringspunkter, der er placeret på apparatets sider, til at skrue
køleapparatet fast på monteringsstedet (se fig. 4, side 4 og fig. 5, side 4).
DA
Betydning
Kabellængde
Kabeltværsnit
Installation
Enhed
m
mm²
105
