Schnell-Setup
SCHRITT 1
SCHRITT 2
SCHRITT 3
CP2000-X SETUP GUIDE
020-100073-01 Rev 1. (03/08)
Installation und Setup
Befolgen Sie die Schritte für den Schnell-Setup des Projektors in der
grundlegenden Front-Montierposition.
HINWEIS: Sofern nicht anderweitig spezifiziert, gelten die Illustrationen für die
CP2000- bzw. CP2000-X-Modelle und zeigen eventuell nicht immer das hinten
befestigte TPC.
Position des Projektionskopfs
Stellen Sie den Projektionskopf in der entsprechenden Wurfdistanz (Distanz vom
Projektor zum Bildschirm) und in vertikaler Position auf. Siehe 2.3,
Projektorposition und Befestigung. Stellen Sie sicher, dass der Projektor
vollkommen waagerecht steht, und drehen Sie ihn nicht um. Stellen Sie das
Lampenvorschaltgerät so auf, dass die 4 Kabel bis zur Rückseite des
Projektionskopfs reichen.
Installieren Sie das Tastfeld
(Touch Panel Controller; TPC)
Befestigen Sie das Tastfeld, das
schon mit seinem Gelenksockel
und Befestigungsarm vormontiert
ist, am entsprechenden
Gelenksockel, der auf der
Rückseite des Projektors montiert
ist. Stecken Sie das TPC in den
TPC-Port auf der
Anschlusskonsole auf der
Projektorrückseite mit dem
mitgelieferten Standardkabel (3 m).
Alternativ können Sie das TPC an einer bis zu 15 Meter entfernt gelegenen Stelle
montieren und auf der Projektorrückseite mit dem optionalen Fernkabel
verbinden.
Installation von Objektiv, Lampe und Wärmesauglüfter
Siehe die Anleitung unter 2.4, Installieren eines Objektivs, einer Lampe und
Abkühlung.
K a p i t e l 2

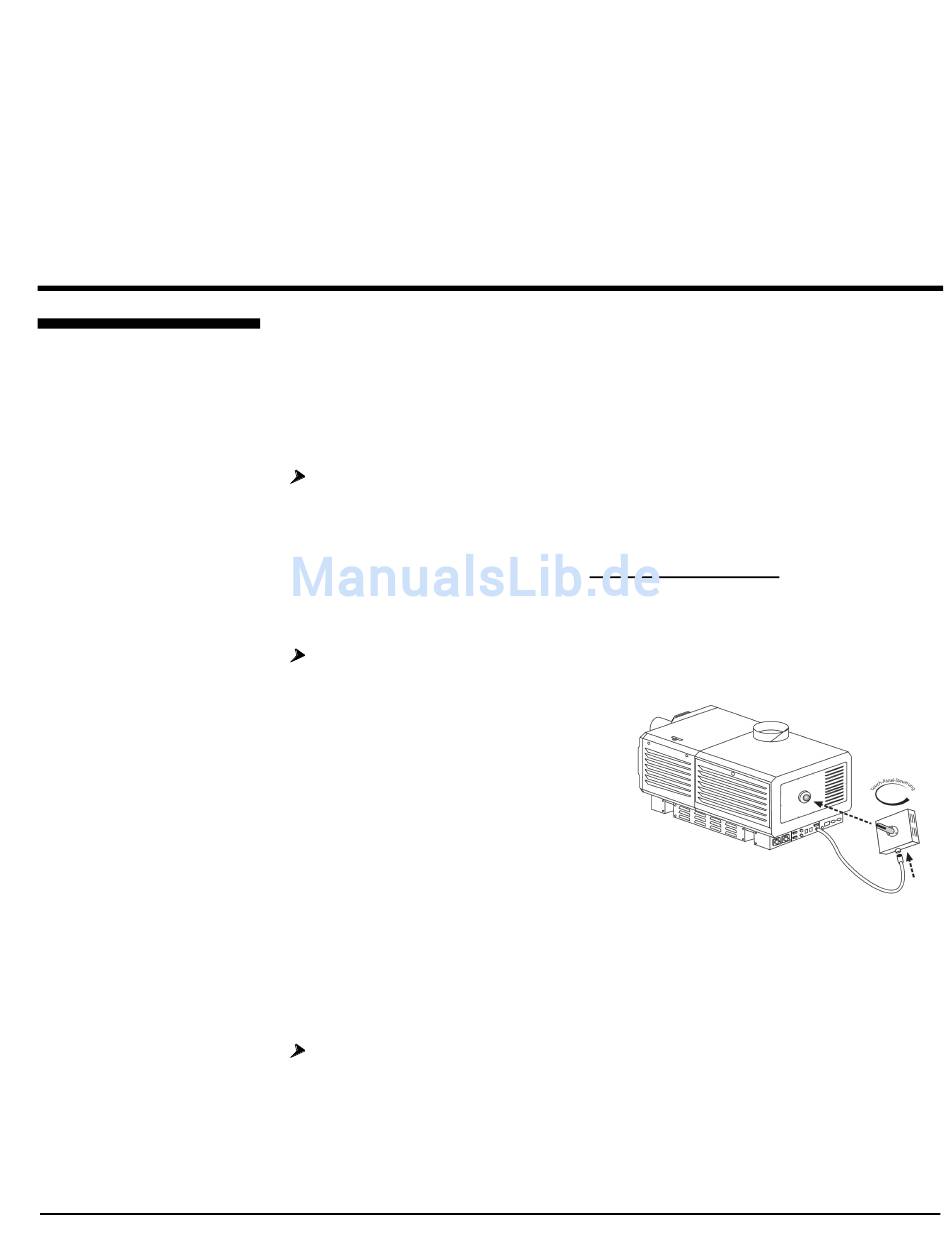

Abb. 2.1 Installation des TPC
2-1
