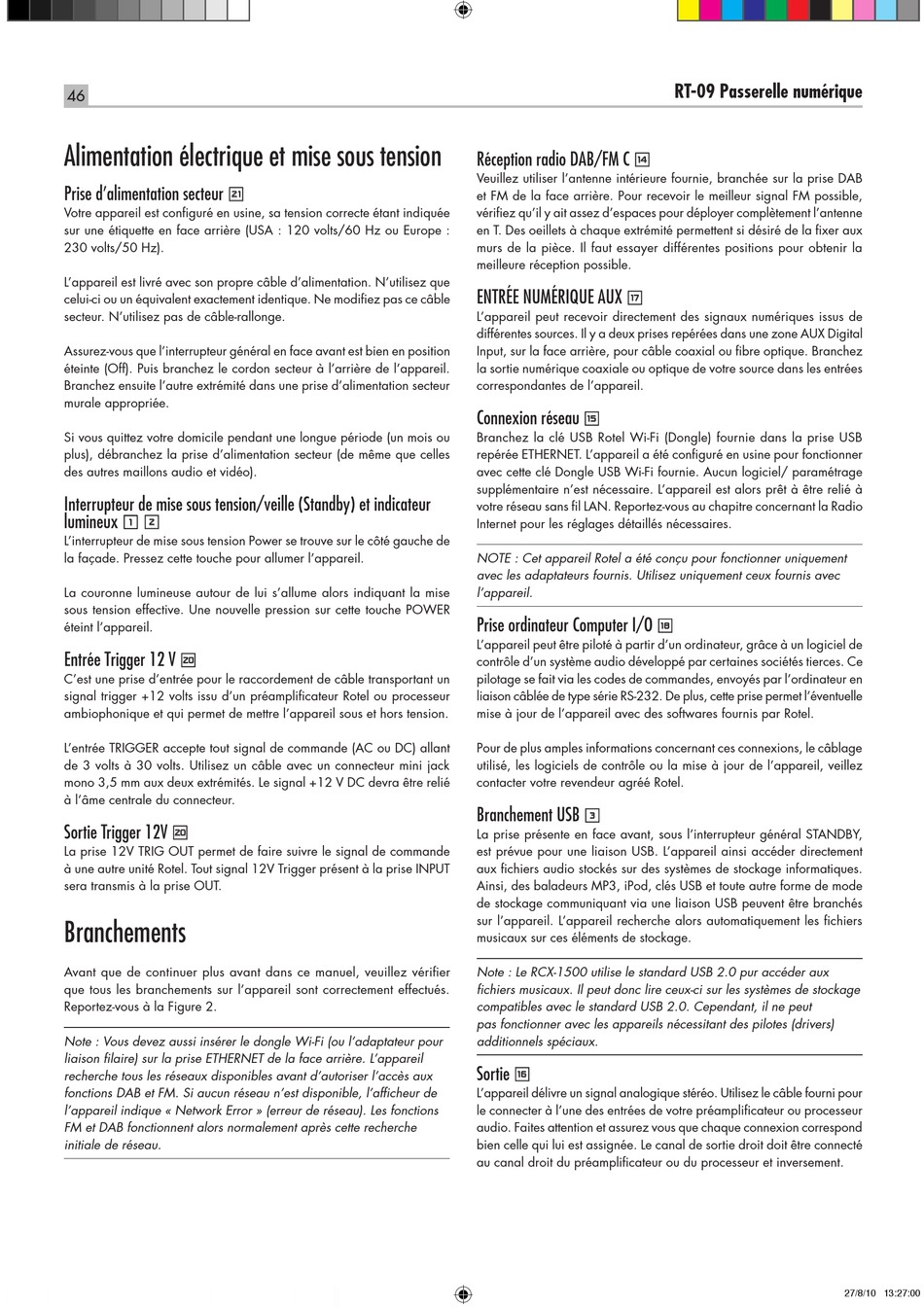

46
Alimentation électrique et mise sous tension

Prise d'alimentation secteur

Votre appareil est configuré en usine, sa tension correcte étant indiquée
sur une étiquette en face arrière (USA : 120 volts/60 Hz ou Europe :
230 volts/50 Hz).
L'appareil est livré avec son propre câble d'alimentation. N'utilisez que
celui-ci ou un équivalent exactement identique. Ne modifiez pas ce câble
secteur. N'utilisez pas de câble-rallonge.
Assurez-vous que l'interrupteur général en face avant est bien en position
éteinte (Off). Puis branchez le cordon secteur à l'arrière de l'appareil.
Branchez ensuite l'autre extrémité dans une prise d'alimentation secteur
murale appropriée.
Si vous quittez votre domicile pendant une longue période (un mois ou
plus), débranchez la prise d'alimentation secteur (de même que celles
des autres maillons audio et vidéo).
Interrupteur de mise sous tension/veille (Standby) et indicateur
lumineux
1 2
L'interrupteur de mise sous tension Power se trouve sur le côté gauche de
la façade. Pressez cette touche pour allumer l'appareil.
La couronne lumineuse autour de lui s'allume alors indiquant la mise
sous tension effective. Une nouvelle pression sur cette touche POWER
éteint l'appareil.
Entrée Trigger 12 V
i
C'est une prise d'entrée pour le raccordement de câble transportant un
signal trigger +12 volts issu d'un préamplificateur Rotel ou processeur
ambiophonique et qui permet de mettre l'appareil sous et hors tension.
L'entrée TRIGGER accepte tout signal de commande (AC ou DC) allant
de 3 volts à 30 volts. Utilisez un câble avec un connecteur mini jack
mono 3,5 mm aux deux extrémités. Le signal +12 V DC devra être relié
à l'âme centrale du connecteur.

Sortie Trigger 12V

i
La prise 12V TRIG OUT permet de faire suivre le signal de commande
à une autre unité Rotel. Tout signal 12V Trigger présent à la prise INPUT
sera transmis à la prise OUT.

Branchements

Avant que de continuer plus avant dans ce manuel, veuillez vérifier
que tous les branchements sur l'appareil sont correctement effectués.
Reportez-vous à la Figure 2.
Note : Vous devez aussi insérer le dongle Wi-Fi (ou l'adaptateur pour
liaison filaire) sur la prise ETHERNET de la face arrière. L'appareil
recherche tous les réseaux disponibles avant d'autoriser l'accès aux
fonctions DAB et FM. Si aucun réseau n'est disponible, l'afficheur de
l'appareil indique « Network Error » (erreur de réseau). Les fonctions
FM et DAB fonctionnent alors normalement après cette recherche
initiale de réseau.
o
Réception radio DAB/FM C
w
Veuillez utiliser l'antenne intérieure fournie, branchée sur la prise DAB
et FM de la face arrière. Pour recevoir le meilleur signal FM possible,
vérifiez qu'il y ait assez d'espaces pour déployer complètement l'antenne
en T. Des oeillets à chaque extrémité permettent si désiré de la fixer aux
murs de la pièce. Il faut essayer différentes positions pour obtenir la
meilleure réception possible.
ENTRÉE NUMÉRIQUE AUX
t
L'appareil peut recevoir directement des signaux numériques issus de
différentes sources. Il y a deux prises repérées dans une zone AUX Digital
Input, sur la face arrière, pour câble coaxial ou fibre optique. Branchez
la sortie numérique coaxiale ou optique de votre source dans les entrées
correspondantes de l'appareil.
Connexion réseau
e
Branchez la clé USB Rotel Wi-Fi (Dongle) fournie dans la prise USB
repérée ETHERNET. L'appareil a été configuré en usine pour fonctionner
avec cette clé Dongle USB Wi-Fi fournie. Aucun logiciel/ paramétrage
supplémentaire n'est nécessaire. L'appareil est alors prêt à être relié à
votre réseau sans fil LAN. Reportez-vous au chapitre concernant la Radio
Internet pour les réglages détaillés nécessaires.
NOTE : Cet appareil Rotel a été conçu pour fonctionner uniquement
avec les adaptateurs fournis. Utilisez uniquement ceux fournis avec
l'appareil.

Prise ordinateur Computer I/O

L'appareil peut être piloté à partir d'un ordinateur, grâce à un logiciel de
contrôle d'un système audio développé par certaines sociétés tierces. Ce
pilotage se fait via les codes de commandes, envoyés par l'ordinateur en
liaison câblée de type série RS-232. De plus, cette prise permet l'éventuelle
mise à jour de l'appareil avec des softwares fournis par Rotel.
Pour de plus amples informations concernant ces connexions, le câblage
utilisé, les logiciels de contrôle ou la mise à jour de l'appareil, veillez
contacter votre revendeur agréé Rotel.

Branchement USB

3
La prise présente en face avant, sous l'interrupteur général STANDBY,
est prévue pour une liaison USB. L'appareil ainsi accéder directement
aux fichiers audio stockés sur des systèmes de stockage informatiques.
Ainsi, des baladeurs MP3, iPod, clés USB et toute autre forme de mode
de stockage communiquant via une liaison USB peuvent être branchés
sur l'appareil. L'appareil recherche alors automatiquement les fichiers
musicaux sur ces éléments de stockage.
Note : Le RCX-1500 utilise le standard USB 2.0 pur accéder aux
fichiers musicaux. Il peut donc lire ceux-ci sur les systèmes de stockage
compatibles avec le standard USB 2.0. Cependant, il ne peut
pas fonctionner avec les appareils nécessitant des pilotes (drivers)
additionnels spéciaux.
Sortie
r
L'appareil délivre un signal analogique stéréo. Utilisez le câble fourni pour
le connecter à l'une des entrées de votre préamplificateur ou processeur
audio. Faites attention et assurez vous que chaque connexion correspond
bien celle qui lui est assignée. Le canal de sortie droit doit être connecté
au canal droit du préamplificateur ou du processeur et inversement.
RT-09 Passerelle numérique
y
