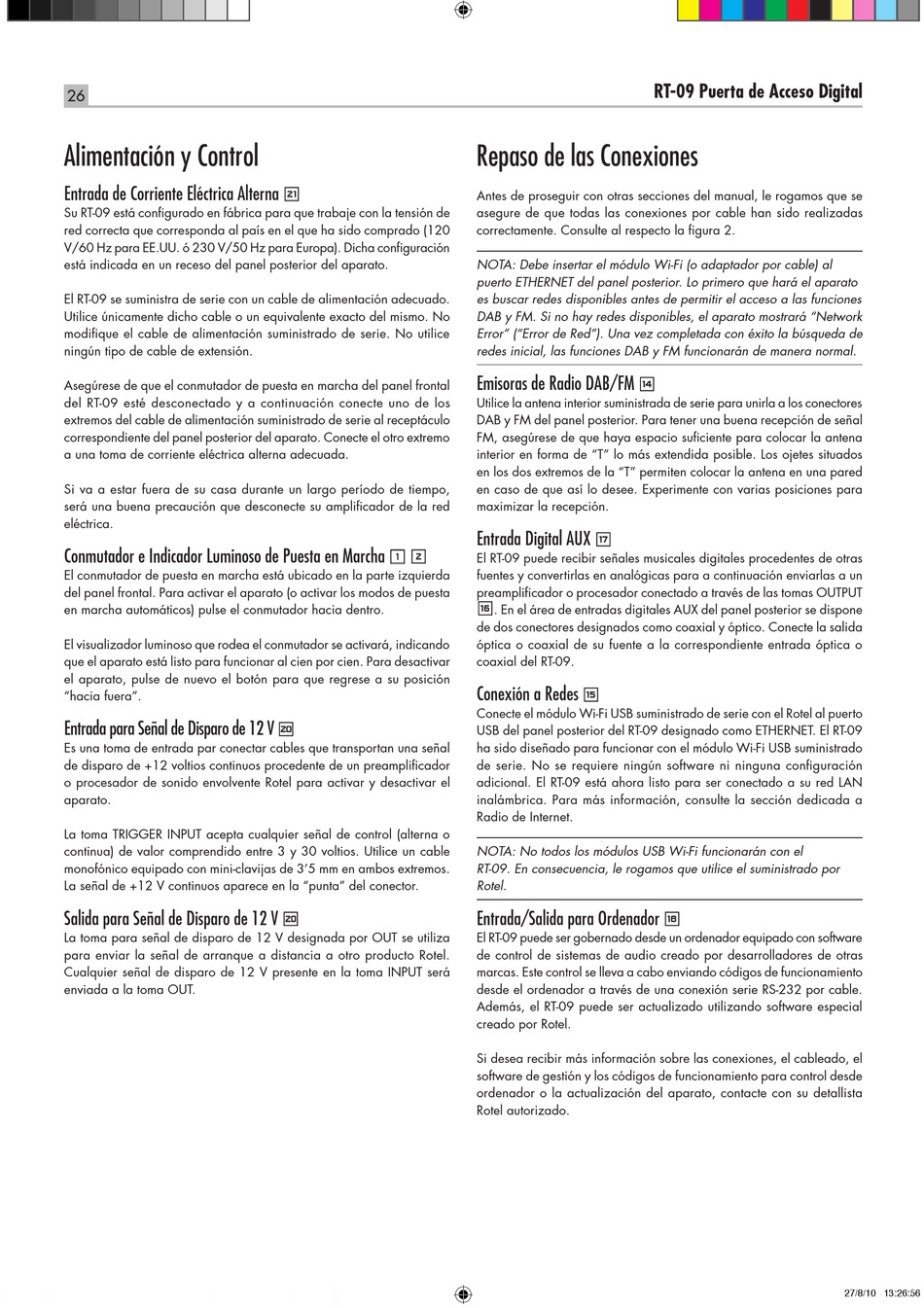

Alimentación y Control
Entrada de Corriente Eléctrica Alterna
Su RT-09 está configurado en fábrica para que trabaje con la tensión de
red correcta que corresponda al país en el que ha sido comprado (120
V/60 Hz para EE.UU. ó 230 V/50 Hz para Europa). Dicha configuración
está indicada en un receso del panel posterior del aparato.
El RT-09 se suministra de serie con un cable de alimentación adecuado.
Utilice únicamente dicho cable o un equivalente exacto del mismo. No
modifique el cable de alimentación suministrado de serie. No utilice
ningún tipo de cable de extensión.
Asegúrese de que el conmutador de puesta en marcha del panel frontal
del RT-09 esté desconectado y a continuación conecte uno de los
extremos del cable de alimentación suministrado de serie al receptáculo
correspondiente del panel posterior del aparato. Conecte el otro extremo
a una toma de corriente eléctrica alterna adecuada.
Si va a estar fuera de su casa durante un largo período de tiempo,
será una buena precaución que desconecte su amplificador de la red
eléctrica.

Conmutador e Indicador Luminoso de Puesta en Marcha

El conmutador de puesta en marcha está ubicado en la parte izquierda
del panel frontal. Para activar el aparato (o activar los modos de puesta
en marcha automáticos) pulse el conmutador hacia dentro.
El visualizador luminoso que rodea el conmutador se activará, indicando
que el aparato está listo para funcionar al cien por cien. Para desactivar
el aparato, pulse de nuevo el botón para que regrese a su posición
"hacia fuera".
Entrada para Señal de Disparo de 12 V
Es una toma de entrada par conectar cables que transportan una señal
de disparo de +12 voltios continuos procedente de un preamplificador
o procesador de sonido envolvente Rotel para activar y desactivar el
aparato.
La toma TRIGGER INPUT acepta cualquier señal de control (alterna o
continua) de valor comprendido entre 3 y 30 voltios. Utilice un cable
monofónico equipado con mini-clavijas de 3'5 mm en ambos extremos.
La señal de +12 V continuos aparece en la "punta" del conector.
Salida para Señal de Disparo de 12 V
La toma para señal de disparo de 12 V designada por OUT se utiliza
para enviar la señal de arranque a distancia a otro producto Rotel.
Cualquier señal de disparo de 12 V presente en la toma INPUT será
enviada a la toma OUT.
o
1 2
i
i

Repaso de las Conexiones

Antes de proseguir con otras secciones del manual, le rogamos que se
asegure de que todas las conexiones por cable han sido realizadas
correctamente. Consulte al respecto la figura 2.
NOTA: Debe insertar el módulo Wi-Fi (o adaptador por cable) al
puerto ETHERNET del panel posterior. Lo primero que hará el aparato
es buscar redes disponibles antes de permitir el acceso a las funciones
DAB y FM. Si no hay redes disponibles, el aparato mostrará "Network
Error" ("Error de Red"). Una vez completada con éxito la búsqueda de
redes inicial, las funciones DAB y FM funcionarán de manera normal.

Emisoras de Radio DAB/FM

Utilice la antena interior suministrada de serie para unirla a los conectores
DAB y FM del panel posterior. Para tener una buena recepción de señal
FM, asegúrese de que haya espacio suficiente para colocar la antena
interior en forma de "T" lo más extendida posible. Los ojetes situados
en los dos extremos de la "T" permiten colocar la antena en una pared
en caso de que así lo desee. Experimente con varias posiciones para
maximizar la recepción.

Entrada Digital AUX

t
El RT-09 puede recibir señales musicales digitales procedentes de otras
fuentes y convertirlas en analógicas para a continuación enviarlas a un
preamplificador o procesador conectado a través de las tomas OUTPUT
r . En el área de entradas digitales AUX del panel posterior se dispone
de dos conectores designados como coaxial y óptico. Conecte la salida
óptica o coaxial de su fuente a la correspondiente entrada óptica o
coaxial del RT-09.
Conexión a Redes
e
Conecte el módulo Wi-Fi USB suministrado de serie con el Rotel al puerto
USB del panel posterior del RT-09 designado como ETHERNET. El RT-09
ha sido diseñado para funcionar con el módulo Wi-Fi USB suministrado
de serie. No se requiere ningún software ni ninguna configuración
adicional. El RT-09 está ahora listo para ser conectado a su red LAN
inalámbrica. Para más información, consulte la sección dedicada a
Radio de Internet.
NOTA: No todos los módulos USB Wi-Fi funcionarán con el
RT-09. En consecuencia, le rogamos que utilice el suministrado por
Rotel.

Entrada/Salida para Ordenador

El RT-09 puede ser gobernado desde un ordenador equipado con software
de control de sistemas de audio creado por desarrolladores de otras
marcas. Este control se lleva a cabo enviando códigos de funcionamiento
desde el ordenador a través de una conexión serie RS-232 por cable.
Además, el RT-09 puede ser actualizado utilizando software especial
creado por Rotel.
Si desea recibir más información sobre las conexiones, el cableado, el
software de gestión y los códigos de funcionamiento para control desde
ordenador o la actualización del aparato, contacte con su detallista
Rotel autorizado.
RT-09 Puerta de Acceso Digital
