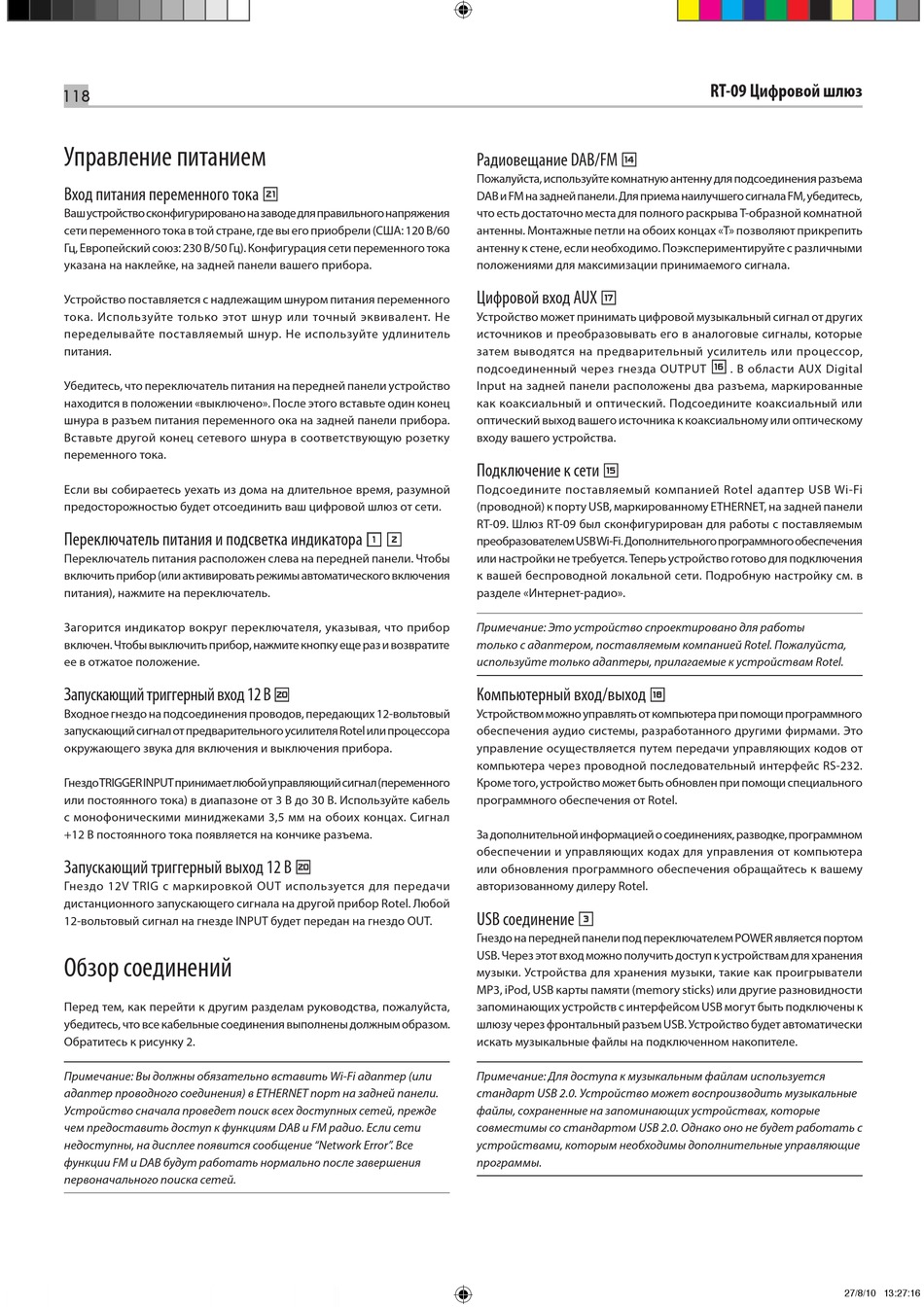

118
Управление питанием
Вход питания переменного тока
Ваш устройство сконфигурировано на заводе для правильного напряжения
сети переменного тока в той стране, где вы его приобрели (США: 120 В/60
Гц, Европейский союз: 230 В/50 Гц). Конфигурация сети переменного тока
указана на наклейке, на задней панели вашего прибора.
Устройство поставляется с надлежащим шнуром питания переменного
тока. Используйте только этот шнур или точный эквивалент. Не
переделывайте поставляемый шнур. Не используйте удлинитель
питания.
Убедитесь, что переключатель питания на передней панели устройство
находится в положении «выключено». После этого вставьте один конец
шнура в разъем питания переменного ока на задней панели прибора.
Вставьте другой конец сетевого шнура в соответствующую розетку
переменного тока.
Если вы собираетесь уехать из дома на длительное время, разумной
предосторожностью будет отсоединить ваш цифровой шлюз от сети.
Переключатель питания и подсветка индикатора
Переключатель питания расположен слева на передней панели. Чтобы
включить прибор (или активировать режимы автоматического включения
питания), нажмите на переключатель.
Загорится индикатор вокруг переключателя, указывая, что прибор
включен. Чтобы выключить прибор, нажмите кнопку еще раз и возвратите
ее в отжатое положение.
Запускающий триггерный вход 12 В
Входное гнездо на подсоединения проводов, передающих 12-вольтовый
запускающий сигнал от предварительного усилителя Rotel или процессора
окружающего звука для включения и выключения прибора.
Гнездо TRIGGER INPUT принимает любой управляющий сигнал (переменного
или постоянного тока) в диапазоне от 3 В до 30 В. Используйте кабель
с монофоническими миниджеками 3,5 мм на обоих концах. Сигнал
+12 В постоянного тока появляется на кончике разъема.
Запускающий триггерный выход 12 В
Гнездо 12V TRIG с маркировкой OUT используется для передачи
дистанционного запускающего сигнала на другой прибор Rotel. Любой
12-вольтовый сигнал на гнезде INPUT будет передан на гнездо OUT.
Обзор соединений
Перед тем, как перейти к другим разделам руководства, пожалуйста,
убедитесь, что все кабельные соединения выполнены должным образом.
Обратитесь к рисунку 2.
Примечание: Вы должны обязательно вставить Wi-Fi адаптер (или
адаптер проводного соединения) в ETHERNET порт на задней панели.
Устройство сначала проведет поиск всех доступных сетей, прежде
чем предоставить доступ к функциям DAB и FM радио. Если сети
недоступны, на дисплее появится сообщение "Network Error". Все
функции FM и DAB будут работать нормально после завершения
первоначального поиска сетей.
o
1 2
i
i
Радиовещание DAB/FM
w
Пожалуйста, используйте комнатную антенну для подсоединения разъема
DAB и FM на задней панели. Для приема наилучшего сигнала FM, убедитесь,
что есть достаточно места для полного раскрыва Т-образной комнатной
антенны. Монтажные петли на обоих концах «Т» позволяют прикрепить
антенну к стене, если необходимо. Поэкспериментируйте с различными
положениями для максимизации принимаемого сигнала.
Цифровой вход AUX
t
Устройство может принимать цифровой музыкальный сигнал от других
источников и преобразовывать его в аналоговые сигналы, которые
затем выводятся на предварительный усилитель или процессор,
подсоединенный через гнезда OUTPUT
Input на задней панели расположены два разъема, маркированные
как коаксиальный и оптический. Подсоедините коаксиальный или
оптический выход вашего источника к коаксиальному или оптическому
входу вашего устройства.
Подключение к сети
e
Подсоедините поставляемый компанией Rotel адаптер USB Wi-Fi
(проводной) к порту USB, маркированному ETHERNET, на задней панели
RT-09. Шлюз RT-09 был сконфигурирован для работы с поставляемым
преобразователем USB Wi-Fi. Дополнительного программного обеспечения
или настройки не требуется. Теперь устройство готово для подключения
к вашей беспроводной локальной сети. Подробную настройку см. в
разделе «Интернет-радио».
Примечание: Это устройство спроектировано для работы
только с адаптером, поставляемым компанией Rotel. Пожалуйста,
используйте только адаптеры, прилагаемые к устройствам Rotel.
Компьютерный вход/выход
Устройством можно управлять от компьютера при помощи программного
обеспечения аудио системы, разработанного другими фирмами. Это
управление осуществляется путем передачи управляющих кодов от
компьютера через проводной последовательный интерфейс RS-232.
Кроме того, устройство может быть обновлен при помощи специального
программного обеспечения от Rotel.
За дополнительной информацией о соединениях, разводке, программном
обеспечении и управляющих кодах для управления от компьютера
или обновления программного обеспечения обращайтесь к вашему
авторизованному дилеру Rotel.
USB соединение
3
Гнездо на передней панели под переключателем POWER является портом
USB. Через этот вход можно получить доступ к устройствам для хранения
музыки. Устройства для хранения музыки, такие как проигрыватели
МР3, iPod, USB карты памяти (memory sticks) или другие разновидности
запоминающих устройств с интерфейсом USB могут быть подключены к
шлюзу через фронтальный разъем USB. Устройство будет автоматически
искать музыкальные файлы на подключенном накопителе.
Примечание: Для доступа к музыкальным файлам используется
стандарт USB 2.0. Устройство может воспроизводить музыкальные
файлы, сохраненные на запоминающих устройствах, которые
совместимы со стандартом USB 2.0. Однако оно не будет работать с
устройствами, которым необходимы дополнительные управляющие
программы.
RT-09 Цифровой шлюз
r
. В области AUX Digital
y
