FRANÇAIS
Instructions originales
Manuel complet
Notes pour la consultation du guide – Certaines figures mentionnées dans le
texte se trouvent à la fin du guide.
AVERTISSEMENTS ET PRÉCAUTIONS
1
GÉNÉRALES POUR LA SÉCURITÉ
1.1 - Consignes de sécurité
• ATTENTION ! - Consignes de sécurité importantes. Pour la sécurité des per-
sonnes, il est im portant de suivre ces instructions dans la me sure où une ins-
tallation impropre peut provoquer de graves blessures.
Lire attentivement les instructions avant de commencer le travail ; en cas de
doutes, demander des précisions au service après-vente Nice.
• ATTENTION ! - Conserver ces instructions pour les éventuelles interventions
futures de maintenance et de mise au rebut du produit.
• ATTENTION ! - Toutes les opérations d'installation, de connexion, de pro-
grammation et de main tenance du produit doivent être effectuées exclusive-
ment par un technicien qualifié et compétent, en respectant les lois, les
normes, les ré gle men tations locales et les instructions reportées dans ce
guide.
1.2 - Recommandations pour l'installation
• Avant de commencer l'installation, vérifier si le présent produit est adapté pour au-
tomatiser le store auquel il est destiné (lire le paragraphe 3.1).
• Toutes les opérations d'installation ou de maintenance doivent être effectuées avec
l'automatisme déconnecté de l'alimentation électrique. Par précaution, avant de
commencer le travail, accrocher sur le dispositif de dé connexion une pancarte «
ATTENTION ! MAINTENANCE EN COURS ».
• Avant de commencer l'installation, éloigner tous les câ bles électriques qui ne sont
pas nécessaires à l'installation ; par ailleurs, désactiver tous les mécanismes qui ne
sont pas nécessaires au fonctionnement motorisé du store.
• Si le produit est installé à une hauteur inférieure à 2,5 m du sol (ou d'une autre sur-
face d'appui), il faut protéger les parties en mouvement de l'automatisme au
moyen d'un carter pour empêcher un accès accidentel. Réaliser la protection en
consultant le guide d'instructions du store et en permettant dans tous les cas l'ac-
cès pour les interventions de maintenance.
• Au cours de l'installation, manipuler le produit avec précaution : éviter les risques
d'écrasement, de choc, de chute ou de contact avec des liquides ; ne pas percer et
ne pas appliquer de vis à l'extérieur du mo teur ; ne pas mettre le produit à proximité
de sources de chaleur et ne pas l'exposer aux flammes libres (fig. 1). Ces actions
peuvent l'endommager et causer des problèmes de fonctionnement ou des situa-
tions de danger. Dans ces cas-là, suspendre immédiatement l'installation et
s'adres ser au service après-vente Nice.
• Durant l'installation, il ne faut appliquer aucune vis sur la partie de tube d'enroule-
ment occupée à l'intérieur par le moteur tubulaire. Ces vis pourraient endommager
le moteur.
• Ne pas démonter le produit en dehors des opérations prévues dans ce guide.
• Ne pas effectuer de modifications sur une partie quelconque du produit en dehors
de celles indiquées dans ce guide. Les opérations non autorisées ne peuvent que
provoquer des problèmes de fonctionnement. Le con structeur décline toute res-
ponsabilité pour les domma ges dérivant de modifications arbitraires au produit.
• Le câble d'alimentation du produit est en PVC et ne peut donc être installé qu'à
l'intérieur. Si l'installation est effectuée à l'extérieur, poser le câble dans une gou-
lotte de protection.
• Si le câble d'alimentation est endommagé, le produit ne peut pas être utilisé parce
que le câble ne peut pas être remplacé. Dans ces cas-là, contacter le service
après-vente Nice.
• Pendant la réalisation de l'installation, maintenir les personnes à distance du store
quand il est en mouvement.
• Les matériaux de l'emballage du produit doivent être mis au rebut dans le plein res-
pect des normes lo cales en vigueur.
1.3 - Recommandations pour l'utilisation
• Le produit n'est pas destiné à être utilisé par des personnes (enfants compris) aux
capacités physiques, sensorielles ou mentales réduites, ou manquant d'ex -
périence ou de connaissances, à moins que cel les-ci aient pu bénéficier, par l'inter-
médiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'ins-
tructions sur l'utilisation du produit.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'auto-
matisme
• Ne pas laisser les enfants jouer avec les dispositifs de commande fixes. Conserver
les dispositifs de commande portables (télécommandes) hors de portée des
enfants.
• Durant l'exécution de la manœuvre contrôler l'automatisme et maintenir les per-
sonnes à distance ju squ'à ce que le mouvement s'arrête.
• Ne pas actionner le store quand des opérations d'entretien sont en cours (par
exemple, le nettoyage de la fenêtre adjacente). Si le dispositif de commande est de
type automatique, déconnecter le store de l'alimentation électrique.
• Ne pas oublier de contrôler souvent les ressorts d'é quilibrage et l'usure des câbles
(si ces mécanismes sont présents). Ne pas utiliser l'automatisme si celui-ci a
besoin de réglages ou de réparations ; s'adresser exclusivement à du personnel
spécialisé pour résoudre ce type de problèmes
2 – Français
DESCRIPTION DU PRODUIT ET
2
TYPE D'UTILISATION

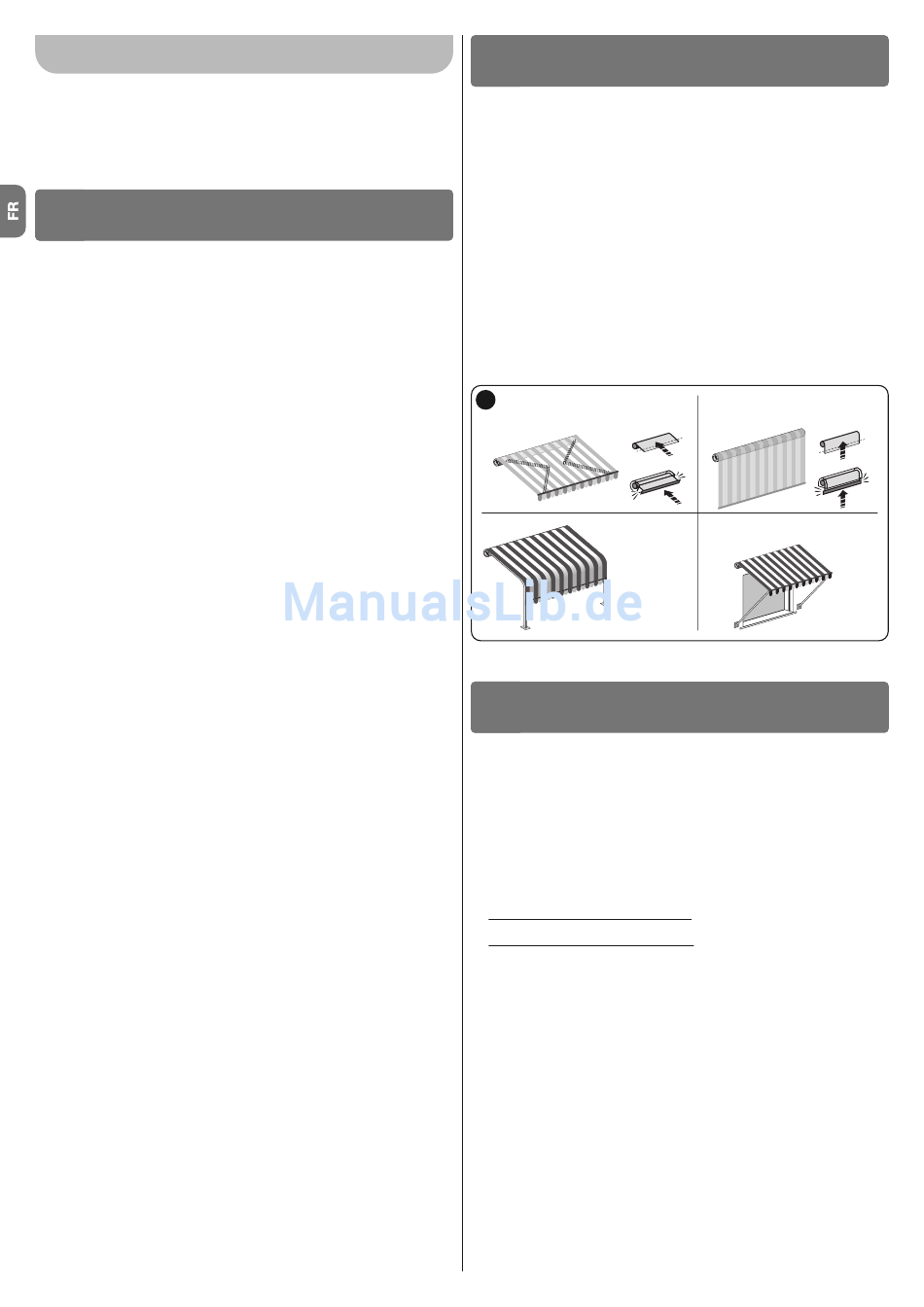

Era Star T est une famille de moteurs tubulaires destinés exclusivement à l'automa-
tisation de différents types de stores (voir la fig. 2). Toute autre utilisation est inter-
dite ! Le producteur ne répond pas des dommages dérivant d'une utilisation
impropre du produit, différente de ce qui est prévu dans ce guide.
Caractéristiques fonctionnelles du produit :
- il est alimenté par le secteur électrique (voir les données sur la plaque du moteur) ;
- il s'installe à l'intérieur du tube sur lequel s'enroule le store ; la face qui dépasse se
fixe avec les vis et/ou les pattes de support de Nice (non présentes dans l'embal-
lage) ;
- il peut manœuvrer le store en montée et en descente ;
- il incorpore une logique de commande avec technologie à encodeur qui garantit le
contrôle électronique du mouvement et la précision des fins de course ;
- il se programme à travers un clavier mural (à touches non interverrouillées) ou un
programmateur TTU (accessoires non présents dans l'emballage) ;
- il se commande avec un clavier de commande mural : il est conseillé d'utilisé un in-
terrupteur stable ou instable, à touches interverrouillées ;
- Il est muni d'un protecteur thermique qui, en cas de surchauffe due à une utilisation
de l'automatisme dépassant les limites prévues, interrompt automatiquement l'ali-
mentation électrique et la rétablit dès que la température se normalise.
2
Store à bras articulés, avec et
sans caisson
Store à
montants
latéraux
courbes
3
INSTALLATION DU PRODUIT
3.1 - Contrôles préliminaires et limites d'utilisation
Avant de procéder à l'installation, effectuer les vérifications suivantes :
• Vérifier l'intégrité des composants du produit qui viennent d'être déballés.
• Vérifier que le moteur choisi est adapté en comparant ses caractéristiques tech-
niques nominales avec les caractéristiques techniques du store ; par conséquentNE
PAS installer le moteur si ses caractéristiques (couple nominal, vitesse de ro-
tation et temps de fonctionnement) ne sont pas adaptées pour manœuvrer le
store. En particulier, le couple moteur NE DOIT PAS ÊTRE SUPÉRIEUR à celui
qui est nécessaire pour manœuvrer le store. D'autres limites d'application figu-
rent dans le chapitre « Caractéristiques techniques »
• Le diamètre du tube d'enroulement doit être choisi suivant le couple du moteur :
– pour les moteurs taille « S » (Ø = 35 mm) :
le diamètre interne minimum du tube d'enroulement doit être de 40 mm ;
– pour les moteurs taille « M » (Ø = 45 mm) :
– avec couple jusqu'à 35 Nm (inclus), le diamètre interne minimum du tube d'en-
roulement doit être de 52 mm ;
– avec couple de plus de 35 Nm, le diamètre interne minimum du tube d'enroule-
ment doit être de 60 mm.
• Avant d'automatiser un store, vérifier qu'il y a suffisamment d'espace libre devant
celui-ci pour permettre l'ouverture complète prévue.
• En cas d'installation à l'extérieur, garantir au moteur une protection adéquate contre
les agents atmosphériques.
3.2 - Assemblage et installation du moteur
tu bulaire
Attention ! - Avant de procéder à l'assemblage et à l'installation du moteur
tubulaire, lire attentivement les recommandations figurant dans le paragraphe
1.2. L'installation incorrecte peut causer de graves blessures.
Pour assembler et installer le moteur tubulaire, se référer à la fig. 3. Consulter le
catalogue des produits Nice ou le site www.niceforyou.com pour choisir la couronne
du fin de course (fig. 3-a), la roue d'entraînement (fig. 3-b) et la patte de fixation (fig.
3-f) du moteur.
• Installation du clavier de commande au mur
Installer sur le mur un clavier de commande, en veillant à :
– choisir un clavier de commande à 2 touches (montée et descente).
– il est conseillé d'utiliser un clavier du type « à action maintenue », sur lequel il faut
Store avec tube d'enroule-
ment, avec et sans caisson
Store à bras droits
