Kurzanleitung
Era Mat T

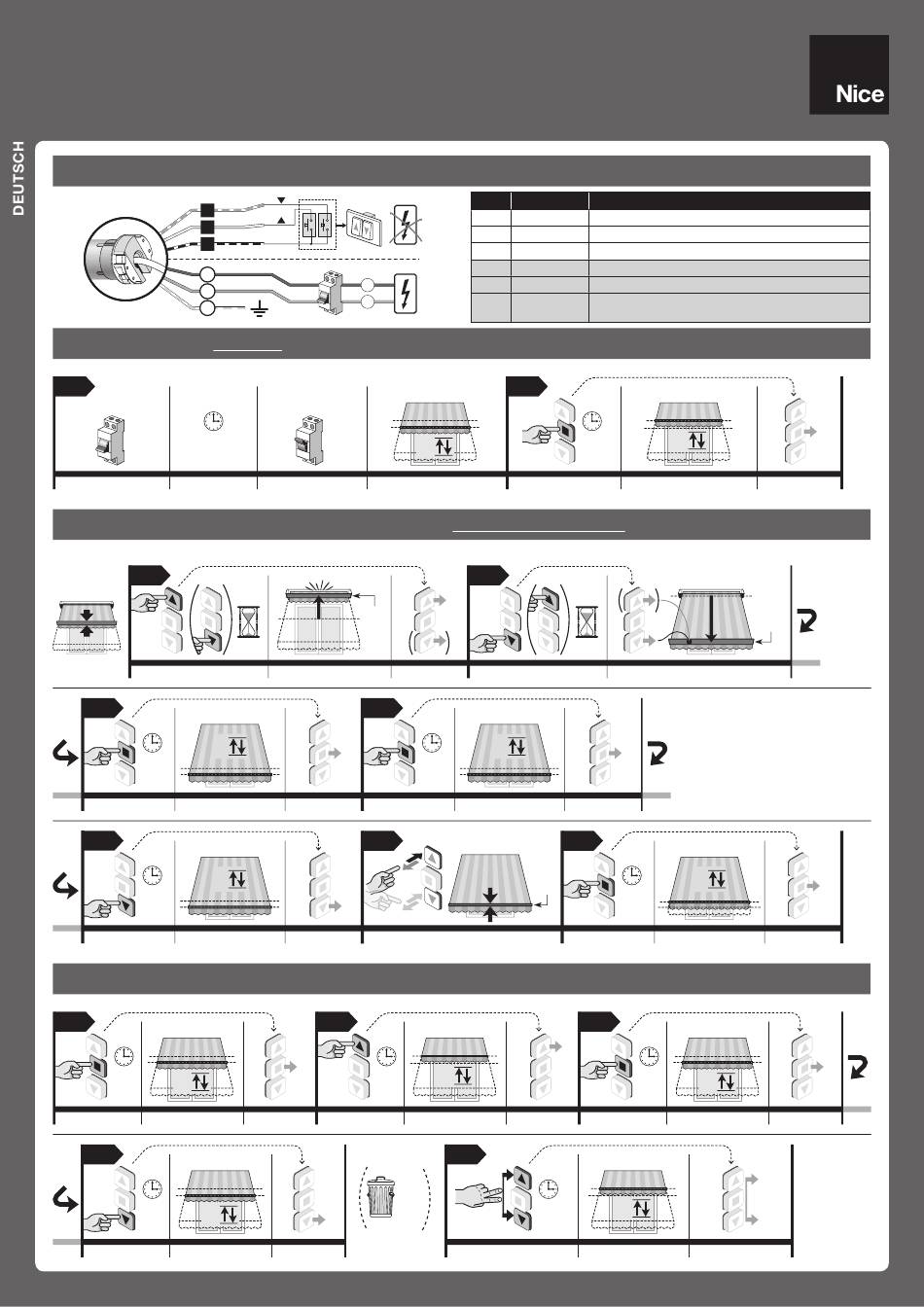

1 - Elektrische Anschlüsse
1
2
3
4
5
6
2 - Speichern des ERSTEN Senders
01
OFF
sec.
Ausschalten
Warten
3 - Den Endschalter „0" und „1" auf den Modus HALBAUTOMATISCH einstellen
Hinweis – Der erste Endanschlag, der gespeichert werden muss, ist der mit dem Markisenanschlag an der Struktur (z.B. der Endanschlagkasten „0").
01
Drücken bis...
03
5
sec.
Drücken bis...
Bewegungen (Nr. 2)
05
5
sec.
Drücken bis...
Bewegungen (Nr. 2)
4 - Komplettes Löschen des Speichers
01
2
5
sec.
Drücken bis...
Bewegungen (Nr. 2)
04
3
5
sec.
Drücken bis...
Bewegungen (Nr. 3)
IS0082A03MM_07-06-2016
Rohrförmiger Motor
für Markisen
- siehe Kapitel 4
Com.
L
N
- siehe Abschnitt 5.5
ON
2
Einschalten
"0"
Endanschlag „0" (anliegend)
04
2
Loslassen
Drücken bis...
06
2
Loslassen
- Bez. Abschnitt 5.16
02
5
sec.
Loslassen
Drücken bis...
Loslassen
Hinweis • In dieser Schnellanleitung ist die
Nummerierung der Abbildungen eigen-
ständig und entspricht nicht der im Text
des vollständigen Handbuchs aufgeführten
Nummerierung. • Diese Schnellanleitung
ersetzt nicht das ausführliche Handbuch.
Kabel Farbe
1
Weiß-Orange
2
Weiß
3
Weiß-Schwarz Gemeinsam (für Bus-Leitungen)
4
Braun
5
Blau
6
Gelb-grün
02
2
Bewegungen (Nr. 2)
Drücken bis...
02
Loslassen
Drücken bis...
4
5
sec.
Bewegungen (Nr. 4)
"1"
Feineinstellung
3
Bewegungen (Nr. 3)
Loslassen
05
all
data
5
sec.
Gleichzeitig drücken bis...
Anschluss
Schalter mit Drehung im Uhrzeigersinn
Schalter mit Drehung entgegen dem Uhrzeigersinn / TTBus
Speisungsphase
Nullleiter
Erde Erde (Kabel nicht bei Motoren der Serie „E Mat ST"
vorhanden)
3
5
sec.
Bewegungen (Nr. 3)
- Bez. Abschnitt 5.7
Endanschlag „1" (gewünscht)
Loslassen
07
3
5
sec.
Drücken bis...
Bewegungen (Nr. 3)
03
3
5
sec.
Drücken bis...
Bewegungen (Nr. 3)
5
Bewegungen (Nr. 5) Gleichzeitig loslassen
THE
ENDE
END
Loslassen
"1"
THE
ENDE
END
Loslassen
Loslassen
THE
ENDE
END

Werbung

loading

Verwandte Anleitungen für Nice Era Mat T

Inhaltszusammenfassung für Nice Era Mat T

  • Seite 1 Kurzanleitung Hinweis • In dieser Schnellanleitung ist die Nummerierung der Abbildungen eigen- ständig und entspricht nicht der im Text Era Mat T des vollständigen Handbuchs aufgeführten Rohrförmiger Motor Nummerierung. • Diese Schnellanleitung für Markisen ersetzt nicht das ausführliche Handbuch. 1 - Elektrische Anschlüsse...
