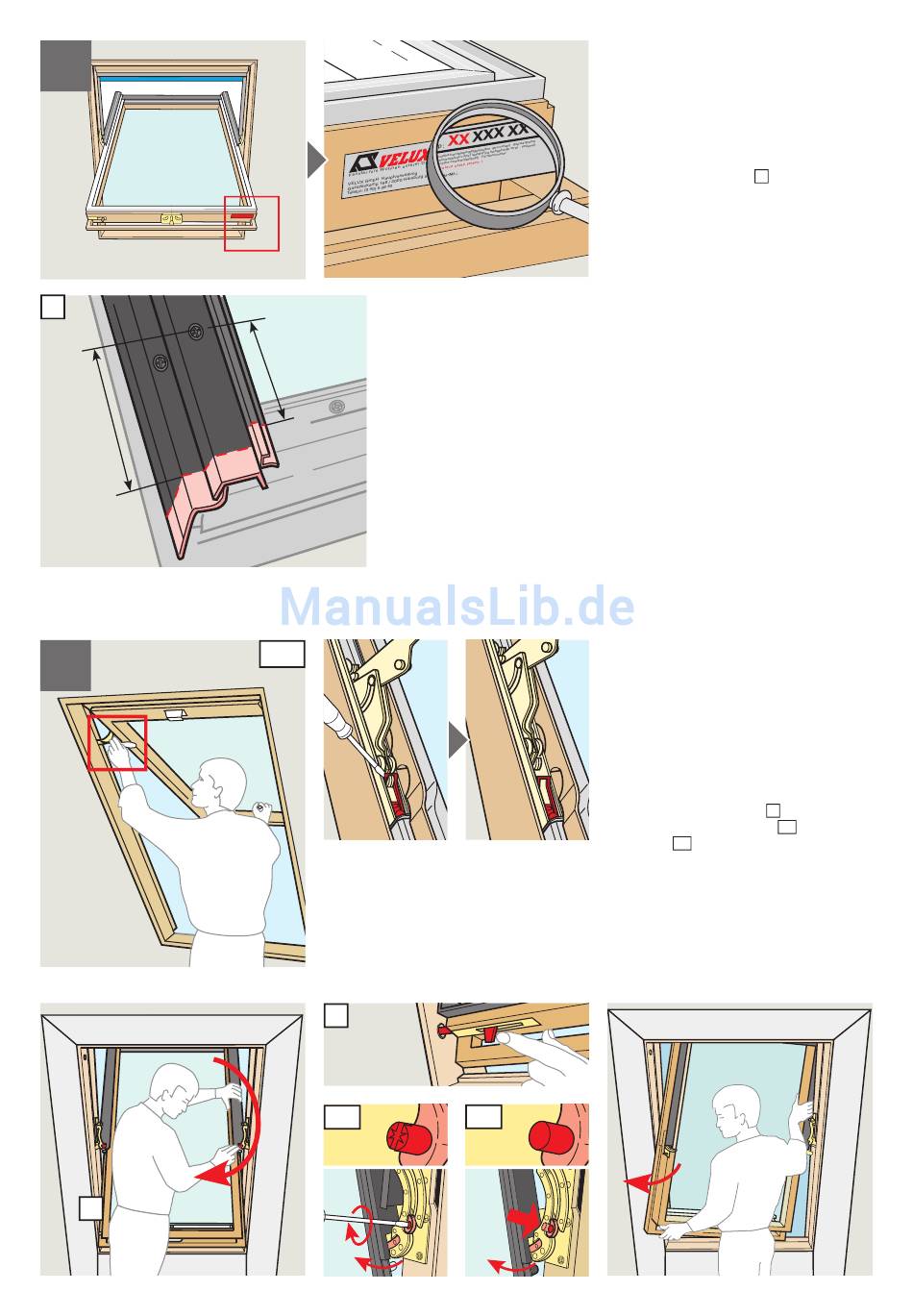

Fenstertyp ablesen
1
Fenstertyp vom Typenschild ablesen (VL oder
VK). Dann den entsprechenden Anweisungen
folgen.
Hinweis für VELUX Dachfenster mit blanker
Außenabdeckung: Die unten am Dachfenster
überstehenden Abdeckungen müssen laut
Zeichnung gekürzt werden a . Darüber hinaus
muss der Markisen-/Abdeckkasten ausgetauscht
werden. Bestell-Nr. TL 202 --- (für --- Fenster-
größe einsetzen).
a
130 mm
150 mm
Flügel aushängen
VK
2
Erforderlich nur bei kleinen Dachfenstern.
Nur bei VK: Federn entkuppeln. Flügel nach
oben drücken und Beschläge von Federn aus-
rasten.
Achtung! Flügel während des ganzen Vorganges
festhalten.
VL und VK: Flügel herumschwenken und mit
Sicherungsriegeln feststellen a . Die Beschläge
haben entweder eine Schraube 1b oder einen
Druckknopf 2b . Schraube ganz eindrehen.
Den Druckknopf eindrücken, z. B. mit einem
Schraubendreher.
Sicherungsriegel lösen und Fensterflügel aus-
hängen.
a
1b 2b
a
