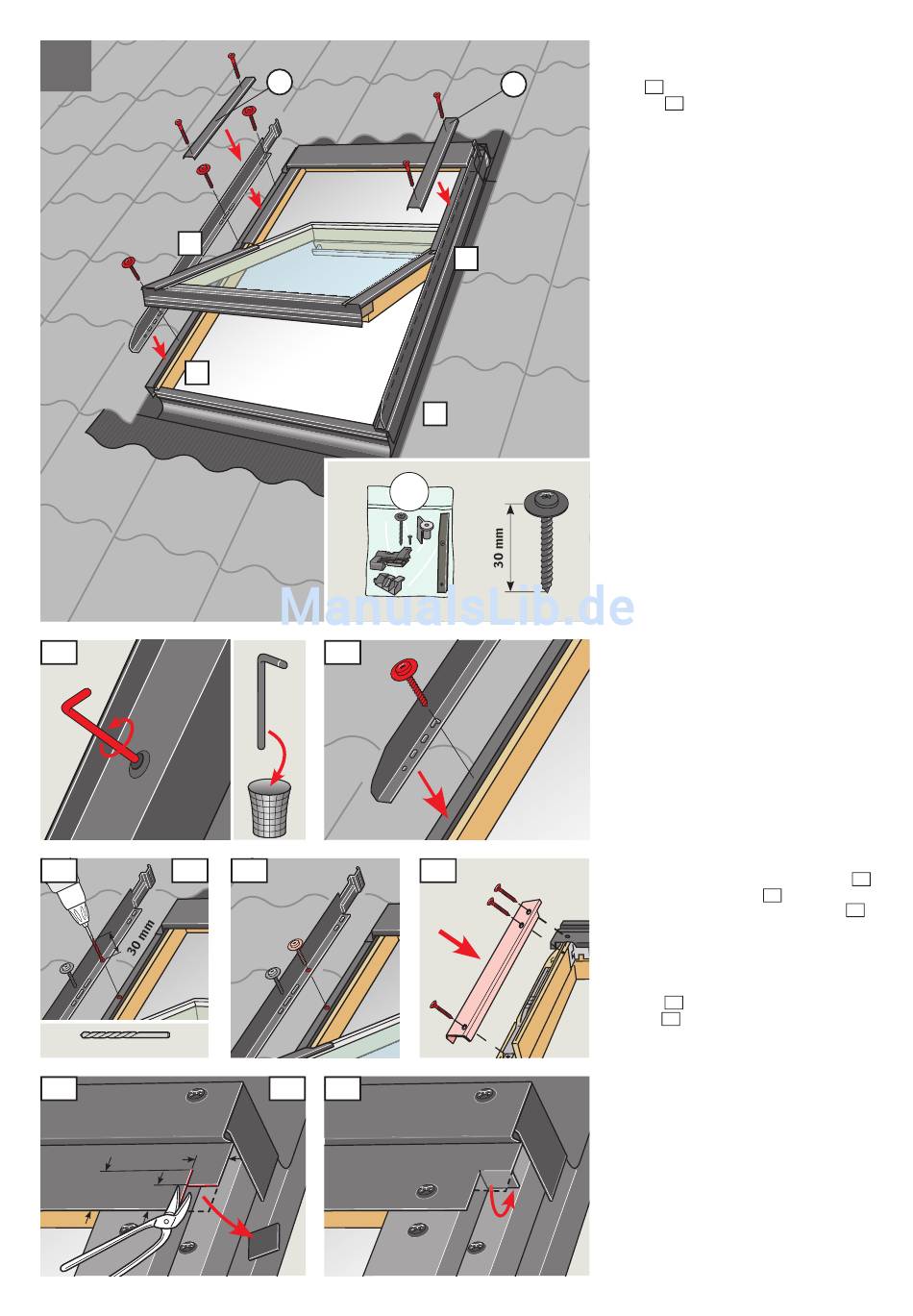

Seitenbleche des Rollladens befestigen
Sicherungsstifte aus den unteren Löchern ent-
fernen 1a . Seitenbleche im gezeigten Loch fest-
schrauben 2a .
Hinweis! Seitenbleche so weit wie möglich nach
unten – zur Unterkante des Fensters hin – mon-
tieren.
Nur bei VL: Seitenbleche jetzt mittig und oben
am Fenster festschrauben.
Nur bei VK: Seitenbleche jetzt mittig am Fenster
festschrauben. Durch das gezeigte Loch bohren 1b .
Obere Schraube hier eindrehen 2b . U-Abdeckbleche
mit den vorhandenen Schrauben montieren 3b .
VK-Dachfenster ab Produktionscode M O4 D
(ab 1989 gefertigte Dachfenster): Den Abdeck-
kasten anpassen. Dazu die Schnittstelle wie
abgebildet zunächst markieren und dann aus-
schneiden 1c . Jetzt den Blechstreifen nach unten
umbiegen 2c .
