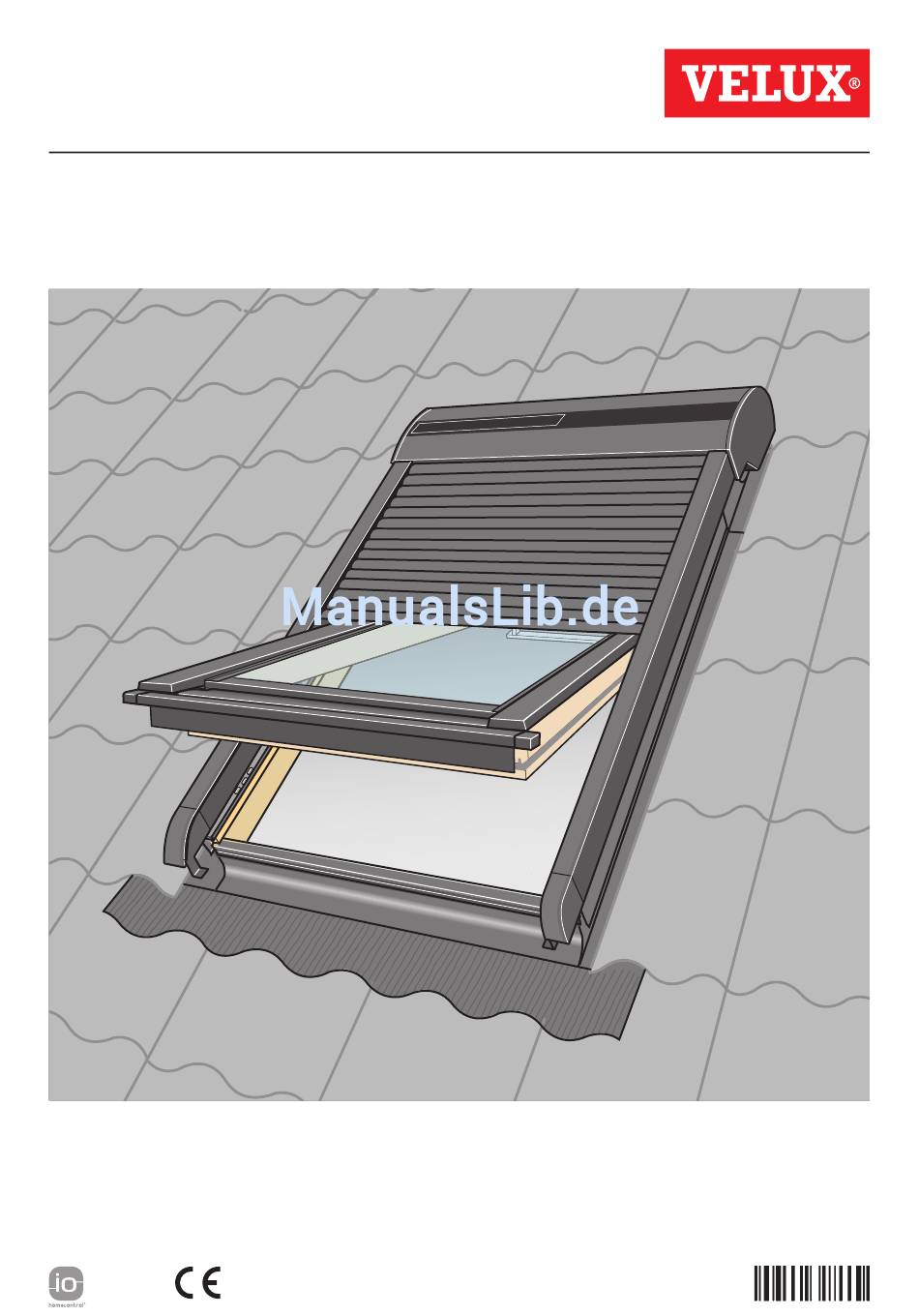

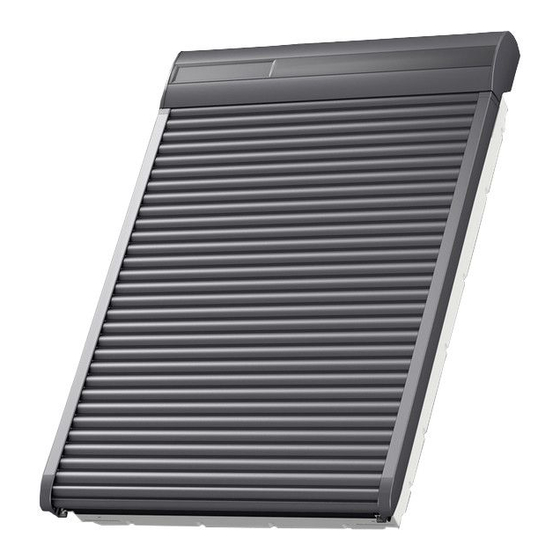

- Seite 1 VELUX INTEGRA ® Solar Montage eines solarbetriebenen Rollladens auf Dachfenster VL/VK VAS 453267-2013-09...
- Seite 2 VELUX A/S: ........
- Seite 3 INHALT WERKZEUG Ø 3 mm VELUX 3...
- Seite 4 Fenstertyp ablesen Fenstertyp vom Typenschild ablesen (VL oder VK). Dann den entsprechenden Anweisungen folgen. Hinweis für VELUX Dachfenster mit blanker Außenabdeckung: Die unten am Dachfenster überstehenden Abdeckungen müssen laut Zeichnung gekürzt werden a . Darüber hinaus muss der Markisen-/Abdeckkasten ausgetauscht werden.
- Seite 5 Blechschrauben entfernen. VK: Oberste Schraube nicht entfernen. Dichtungsmaterial auf Schraubenlöcher kleben, Sicherungsstifte in die unteren Löcher einführen VK: U-Abdeckbleche in beiden Seiten abschrau- ben b . VELUX 5...
- Seite 6 (ab 1989 gefertigte Dachfenster): Den Abdeck- kasten anpassen. Dazu die Schnittstelle wie abgebildet zunächst markieren und dann aus- schneiden 1c . Jetzt den Blechstreifen nach unten umbiegen 2c . Ø 3 mm 20 mm 35 mm 20 mm 6 VELUX...
- Seite 7 Endstücke vom unteren Abdeckblech entfernen und entsorgen. Aufnahme für die Sturmbeschläge am unteren Abdeckblech montieren. VELUX 7...
- Seite 8 Dichtung am unteren Abdeckblech montieren und in Breite anpassen . Sturmbeschlä- ge an den Aufnahmen montieren 8 VELUX...
- Seite 9 Gezeigte Schrauben entfernen. Sturmbeschläge und unteres Abdeckblech provisorisch mit Schrauben in den oberen Löchern montieren. Die unteren Löcher mit Dorn markieren. VELUX 9...
- Seite 10 Unteres Abdeckblech vorübergehend entfernen und untere Löcher vorbohren . Dichtungsmate- rial auf alle Schraubenlöcher kleben Unteres Abdeckblech montieren. Untere Schrau- ben in Spezial-Schraubenmuttern befestigen. 10 VELUX...
- Seite 11 RESET-Knopf auf der Rückseite der Fernbedienung kurz (1 Sekunde) mit einem spitzen Gegenstand eindrücken . Kunststoffdeckel wieder montieren Falls die 10 Minuten überschritten werden, muss das System durch Drücken des Knopfes P zurückge- stellt werden. Die Fernbedienung darf nicht mehr benutzt werden, bevor der Rollladen fertig montiert ist. VELUX 11...
- Seite 12 , b ! Nach Montage des Rollladen-Oberteils die Sicherungsschrauben eindrehen c , d . Das Rollladen-Oberteil muss in einem der drei oberen Löcher montiert werden. VK: Das Rollladen-Oberteil muss in einem der zwei oberen Löcher montiert werden. 12 VELUX...
- Seite 13 Kunststoffteile in die seitlichen Führungsschienen des Rollladens einsetzen Seitliche Führungsschienen in Position schieben und auf die Seitenbleche legen Öffnungsbegrenzer an den Seitenblechen fest- schrauben c . 15 mm VELUX 13...
- Seite 14 Fernbedienung innerhalb von 3 Sekunden herbei- geführt. Dieser Vorgang darf nicht unterbrochen werden! Hinweis: Falls der Rollladen bei Betätigung der Fernbedienung nicht reagiert, siehe Seite 11. Erst nach der Anpassung ist der Rollladen in der Fernbedienung registriert und kann bedient wer- den. 14 VELUX...
- Seite 15 Beschläge nach unten ziehen, bis sie in beiden Seiten mit den Federn einrasten. Achtung! Flügel während des ganzen Vorganges festhalten. Der Rollladen ist jetzt fertig montiert. Für die Bedienung des Rollladens: Siehe bei- gelegte Bedienungsanweisung. VELUX 15...
- Seite 16 VELUX Deutschland GmbH 01806 / 33 33 99 Festnetz: 0,20 €/Anruf Sollten Sie weitere Infor mationen über den Einbau www.velux.com Mobilfunk: max. 0,60 €/Anruf dieses Produktes wünschen, rufen Sie uns bitte an.
