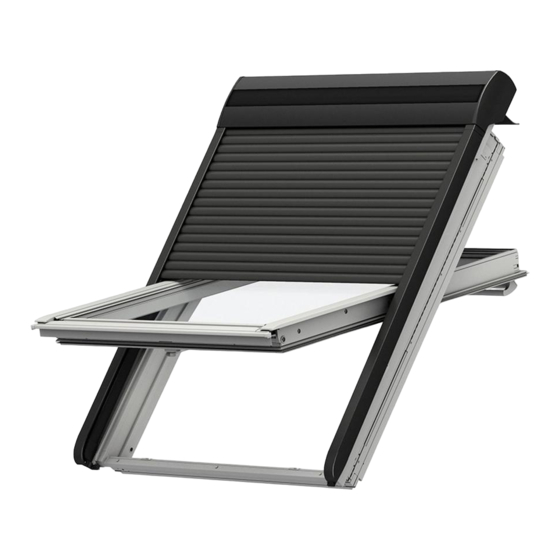

Velux INTEGRA SML Montageanleitung
Auf dachfenster vl/vk
Vorschau ausblenden
Andere Handbücher für INTEGRA SML:
- Montageanleitung (20 Seiten) ,
- Montageanleitung (52 Seiten) ,
- Montageanleitung (52 Seiten)
Verwandte Anleitungen für Velux INTEGRA SML
Inhaltszusammenfassung für Velux INTEGRA SML

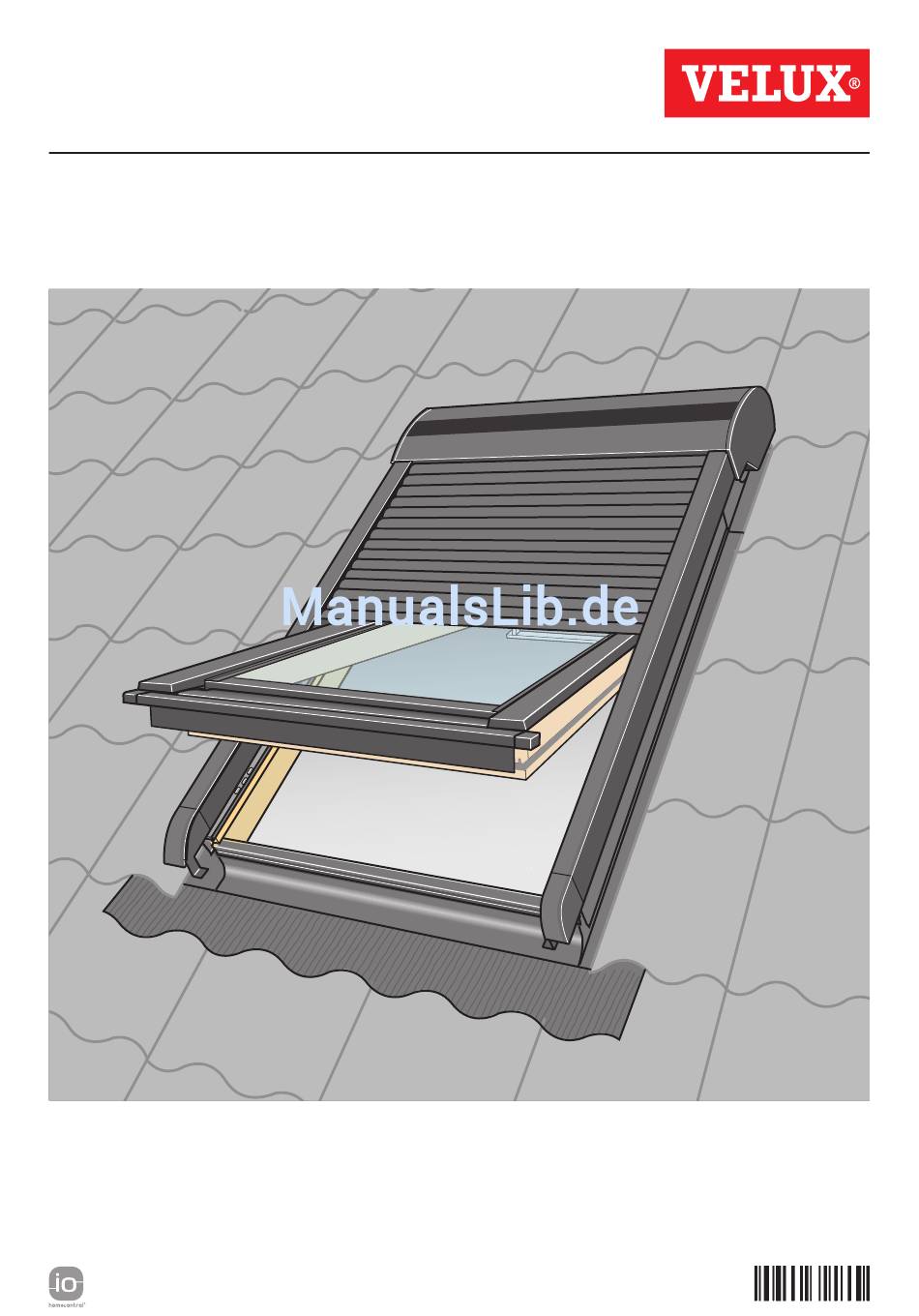

- Seite 1 VELUX INTEGRA ® Montageanleitung eines elektrisch bedienten Rollladens auf Dachfenster VL/VK VAS 453268-2015-10...
-
Seite 2: Sicherheit
VELUX A/S: ........ - Seite 3 INHALT WERKZEUG Ø 3 mm Ø 6 mm Ø 10 mm VELUX 3...
- Seite 4 VL und VK: Flügel herumschwenken und mit Sicherungsriegeln feststellen a . Die Beschläge haben entweder eine Schraube 1b oder einen Druckknopf 2b . Schraube ganz eindrehen. Den Druckknopf eindrücken, z. B. mit einem Schraubendreher. Sicherungsriegel lösen und Fensterflügel aus- hängen. 4 VELUX...
- Seite 5 Gummidichtung im Markisen-/Abdeckkasten montieren Markisenkasten (VL) bzw. Abdeckkasten (VK) abschrauben. Loch in Markisen-/Abdeckkasten bohren. Gummidichtung anbringen und nach innen durchziehen. 25 mm Ø 10 mm Ø 10 mm 30 mm 120 mm 80 mm VELUX 5...
- Seite 6 Achtung! Die Gummidichtung darf weder an- noch durchgebohrt werden! Steuereinheit 40-60 mm 40-60 mm 30 mm 65 mm 65 mm 25 mm 60˚ 70˚ 20 cm der Leitung durch das Loch führen. Leitung am Innenfutter mit Nagelschellen befestigen und zur Stromversorgung führen. 6 VELUX...
- Seite 7 Stromversorgung hindurchführen. 0-40 1,50 0-60 2,50 0-95 4,00 Steuereinheit Lüsterklemme montieren Nur bei VK mit Kopfleiste: Kopfleiste laut Zeichnung ausklinken. Achtung! Eindeckrahmen nicht beschädigen. 20 mm 100 mm 45 mm Leitungsverbindung Leitung der Stromversorgung in der Lüsterklemme montieren. VELUX 7...
- Seite 8 Dichtungsmaterial auf Schraubenlöcher kleben, Sicherungsstifte in die unteren Löcher einführen VK: U-Abdeckbleche in beiden Seiten abschrau- ben b . Leitungsadapter durch die Gummidichtung im Markisen-/Abdeckkasten führen a , abkürzen und mit der Lüsterklemme verbinden b . Markisen-/Abdeckkasten festschrauben c . 8 VELUX...
- Seite 9 (ab 1989 gefertigte Dachfenster): Den Abdeck- kasten anpassen. Dazu die Schnittstelle wie abgebildet zunächst markieren und dann aus- schneiden 1c . Jetzt den Blechstreifen nach unten umbiegen 2c . Ø 3 mm 20 mm 35 mm 20 mm VELUX 9...
- Seite 10 Endstücke vom unteren Abdeckblech entfernen und entsorgen. Aufnahme für die Sturmbeschläge am unteren Abdeckblech montieren. 10 VELUX...
- Seite 11 Dichtung am unteren Abdeckblech montieren und in Breite anpassen . Sturmbeschläge an den Aufnahmen montieren VELUX 11...
- Seite 12 Gezeigte Schrauben entfernen. 5 12 Sturmbeschläge und unteres Abdeckblech provisorisch mit Schrauben in den oberen Löchern montieren. Die unteren Löcher mit Dorn markieren. 12 VELUX...
- Seite 13 Unteres Abdeckblech vorübergehend entfernen und untere Löcher vorbohren . Dichtungsmate- rial auf alle Schraubenlöcher kleben Unteres Abdeckblech montieren. Untere Schrau- ben in Spezial-Schraubenmuttern befestigen. VELUX 13...
- Seite 14 Sicherungsschrauben eindrehen c , d . Das Rollladen-Oberteil muss in einem der drei oberen Löcher montiert werden. VK: Das Rollladen-Oberteil muss in einem der zwei oberen Löcher montiert werden. VL und VK: Die Leitung mit der Lüsterklemme verbinden. 14 VELUX...
- Seite 15 Kunststoffteile in die seitlichen Führungsschienen des Rollladens einsetzen Seitliche Führungsschienen in Position schie- ben a und auf die Seitenbleche legen b . Öffnungsbegrenzer an den Seitenblechen fest- schrauben c . 15 mm VELUX 15...
- Seite 16 Darauf achten, dass der Abstand zwischen den seitlichen Führungsschienen oben und unten gleich ist (X mm = X mm). Um den Abstand auszurichten, seitliche Führungsschiene heben, untere Schraube lösen und Seitenblech in beiden Seiten justieren. 16 VELUX...
- Seite 17 Flügel wieder einhängen. Der Druckknopf rastet beim Schließen des Flügels automatisch aus. Nur bei VK: Federn einkuppeln. Flügel nach oben drücken und gleichzeitig Beschläge nach unten ziehen, bis sie in beiden Seiten mit den Federn einrasten. Achtung! Flügel während des ganzen Vorganges festhalten. VELUX 17...
- Seite 18 Tastatur gezeigt läuft, Leitung vertauschen. Der Motor kann mit Hilfe einer 2-adrigen Leitung (WLL 120) oder einer 8-adrigen Leitung (WLL 500) angeschlossen werden. Bei Benut- zung einer anderen Leitung: Siehe Tabelle. Steuereinheit Steuereinheit mm² 0-20 0,75 0-40 1,50 0-60 2,50 0-95 4,00 18 VELUX...
- Seite 19 VELUX 19...
- Seite 20 VELUX Eesti OÜ VELUX Österreich GmbH 0800 650 445 621 7790 02245/32 3 50 VELUX Polska Sp. z o.o. VELUX Spain, S.A. VELUX Australia Pty. Ltd. (022) 33 77 000 / 33 77 070 91 509 71 00 1300 859 856...
