Messeranordnung; Einführen Des Tangentialen Messerhalters; Anpassen Der Messertiefe - Summa S Class 2 Bedienungsanleitung

S CLASS™ 2 Schneideplotter
➢ Installieren des tangentialen Messers und Einstellen der Messertiefe
1. Führen Sie die Standardmesserklinge in den Messerhalter. Versichern Sie sich, daß die
Messerklinge fest im Halter sitzt. Das Messer ist korrekt eingesetzt, wenn es nicht manuell
aus dem Messerhalter entfernt werden kann. Das Installationsgerät kann dazu verwendet
werden, um genug Druck auf das Messer auszuüben, um es zu sichern.
2. Führen Sie das Teil für die Messerführung von der Seite ein, bis es einschnappt. Führen Sie
sanft das Messer in den Werkzeugschaft. Halten Sie das Messerführungsteil mit einer Hand
an der Stelle und drehen Sie mit der anderen Hand den Messerhalter entgegen dem
Uhrzeigersinn, bis den Ausrichtungsstift in der kleinen Kerbe am Werkzeugschaft passt.
Drehen Sie jetzt den Messerhalter im Uhrzeigersinn, bis sein Gewinde innerhalb des
Werkzeugschafts greift.
1-31
3. Halten Sie das Messerführungsteil mit einer Hand an der Stelle, passen Sie die Messertiefe
mit der anderen Hand an, indem Sie den Messerhalter im Uhrzeigersinn drehen, bis die
Messerspitze gerade noch unterhalb des Messerführungsteils zu sehen ist.
Einstellungen

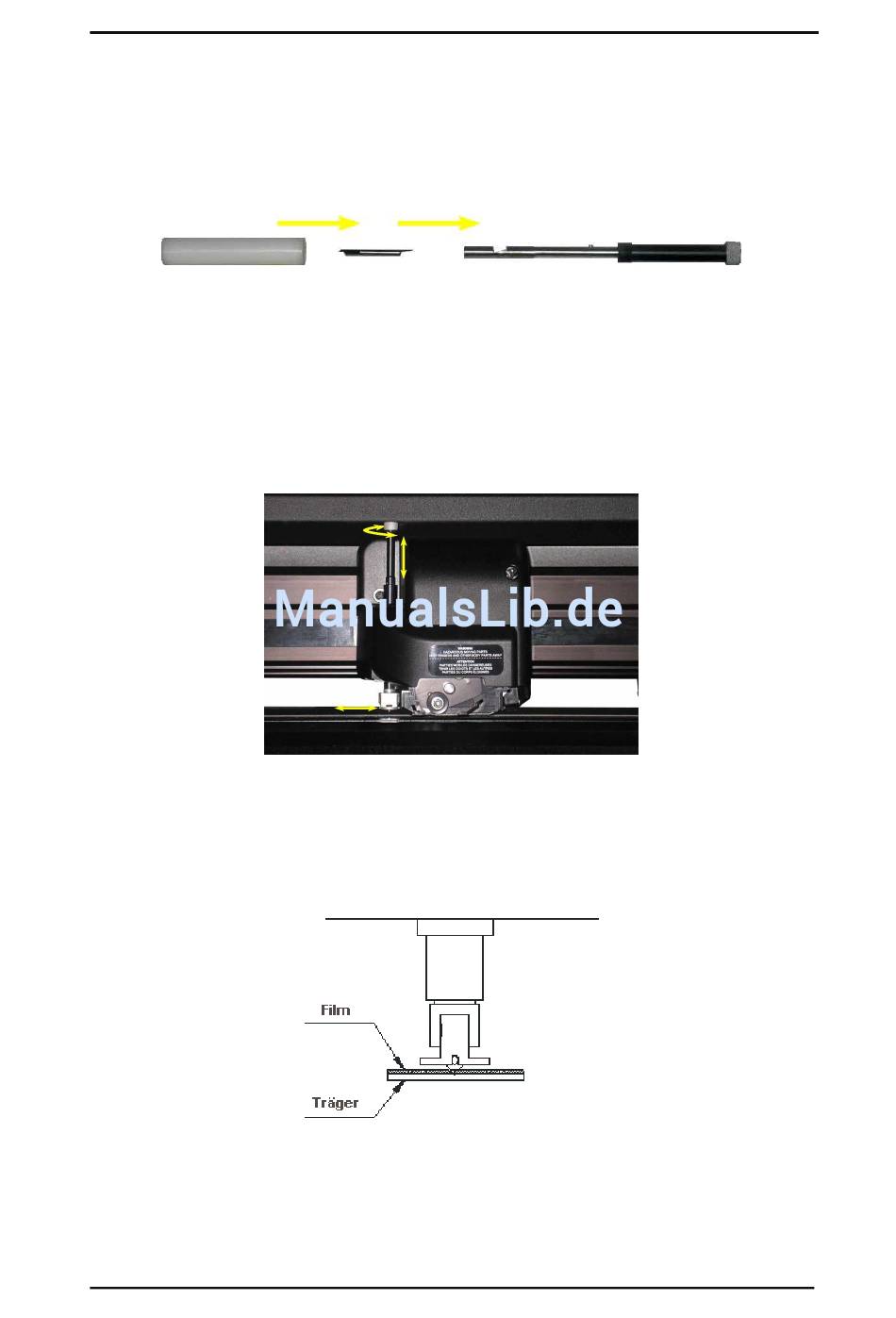

ABB 1-30
1-30

MESSERANORDNUNG

ABB 1-31
EINFÜHREN DES TANGENTIALEN MESSERHALTERS
ABB 1-32
1-32

ANPASSEN DER MESSERTIEFE

Bedienungsanleitung
1-33
