POSITIONIERUNG UND INSTALLATION DER UVC

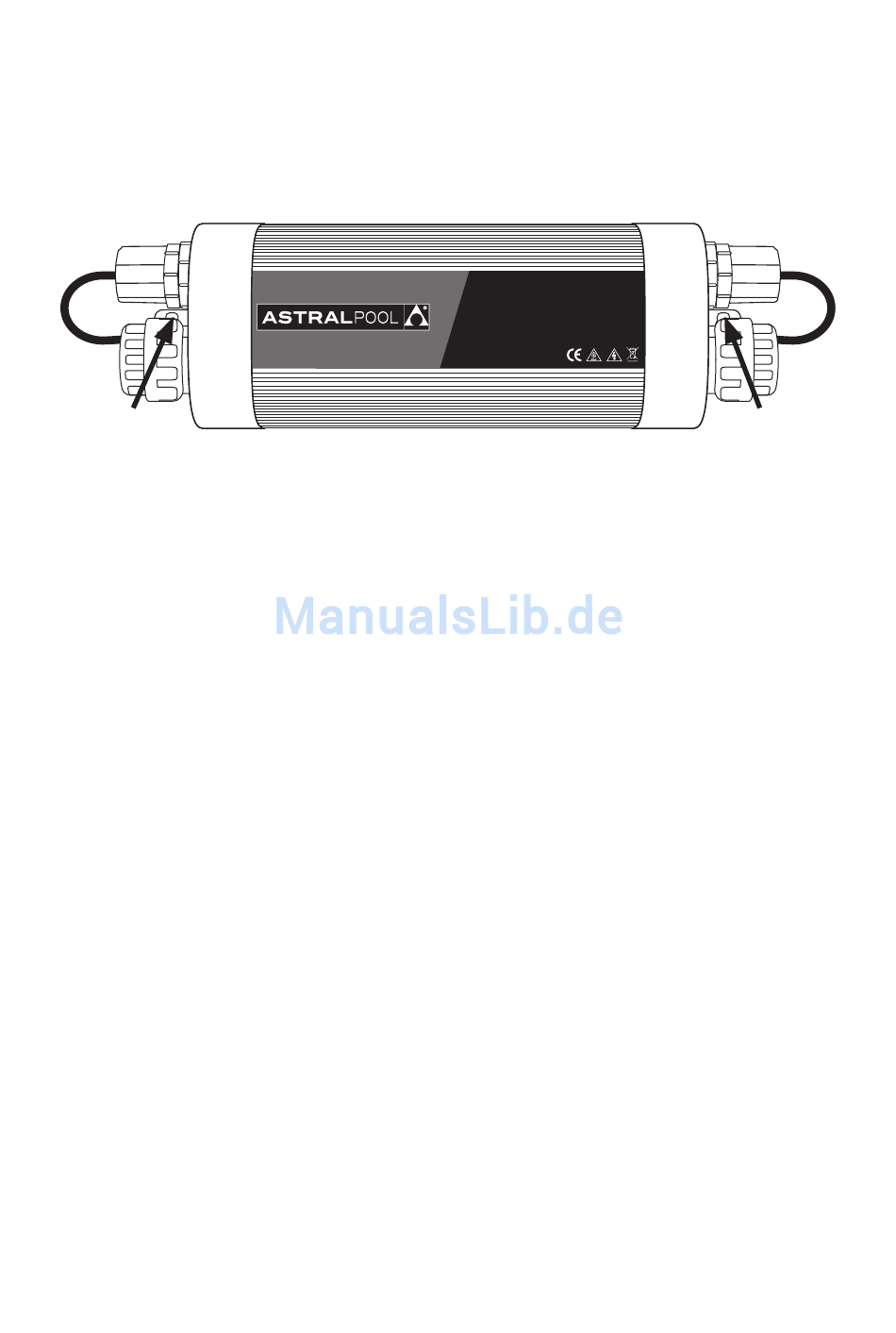

Wird Ihre UVC im Freien oder an einer Stelle installiert, an dem sie Spritzwasser
ausgesetzt sein kann, dann muss das Gerät in einer waagerechten Position, wie in
der Abbildung unten dargestellt, eingebaut werden.*
BEFESTIGUNGS
- LASCHEN
Ihre UVC darf nicht unter Wasser getaucht, oder an einer Stelle montiert werden,
an der sich Wasser um das Gerät sammeln kann. Die elektrischen Komponenten der
UVC sind strahlwassergeschützt untergebracht. Die UVC hat die Schutzklasse IPX5.
Befestigen Sie Ihre UVC mit Hilfe der am Gehäuse angebrachten Edelstahl-Laschen.
Schrauben und Unterlegscheiben sind nicht mitgeliefert.
Stellen Sie bei der Montage sicher, dass auf einer Seite der UVC genügend Platz
bleibt, um die UV-Lampe, oder das Quarzglas auszutauschen.
Die UVC sollte in der Rücklaufleitung zum Pool hinter Pumpe und Filter
(Filteranlage) sowie der Wassererwärmung (Wärmepumpe, Wärmetauscher, etc.)
jedoch vor der chemischen Wasseraufbereitung (Mess-, Regel- und Dosieranlage)
installiert werden.
Die UVC-Anlage kann grundsätzlich auch in Verbindung mit einer Ozon-Anlage
verwendet werden. Allerdings müssen dann spezielle O-Ringe verwendet und
jährlich erneuert werden.
Die AstralPool UVC-Anlage kann zwischen 0 – 40 °C Wasser /
Umgebungstemperatur betrieben werden. Die Anlage sollte nicht in direkter
Sonneneinstrahlung stehen, sofern die Umgebungstemperatur 50 °C übersteigen
kann.
ACHTUNG: Hinter der UVC-Anlage installierte Ventile, dürfen bei laufender Pumpe
nie geschlossen werden. Vermeiden Sie Druckschläge!
Ihre UVC ist beidseitig mit einem 1 1/2" Innengewinde ausgestattet.
*Wird Ihre UVC in einer trockenen Umgebung installiert, so ist die Einbaulage
beliebig.
8
100-277V 50/60Hz. Class 1 IPX5 1 x 25 Watt UV Lamp
UVC-25AN
Warning:
- Isolate from mains before conducting any maintenance
- Never look directly at an illuminated UV lamp
- Do not immerse in water or install over water
BEFESTIGUNGS
- LASCHEN
