INSTALLIEREN DER UV-LAMPE
1. Entfernen Sie die Verpackung von der UV-Lampe (C).
2. Schieben Sie die UV-Lampe (C) vorsichtig durch das Quarzglas (D), dass zuvor, wie auf
Seite 6 beschrieben, installiert wurde.
3. Halten Sie eine der schwarzen Endkappen (B) fest und schieben Sie das Kabel
behutsam ein Stück durch die Kappe. Dies macht es einfacher die Lampenfassung (E)
zu installieren.
WICHTIG: Ziehen Sie das Kabel nie an der Lampenfassung!
4. Nun setzen Sie die Endkappen-Dichtung (H) über die Lampenfassung hinweg, so in die
Endkappe ein, dass sie flach auf dem inneren Vorsprung der Kappe aufliegt.
WICHTIG: Vergewissern Sie sich, dass die Dichtung nicht verdreht ist und während der
weiteren Montage in dieser
Position verbleibt !

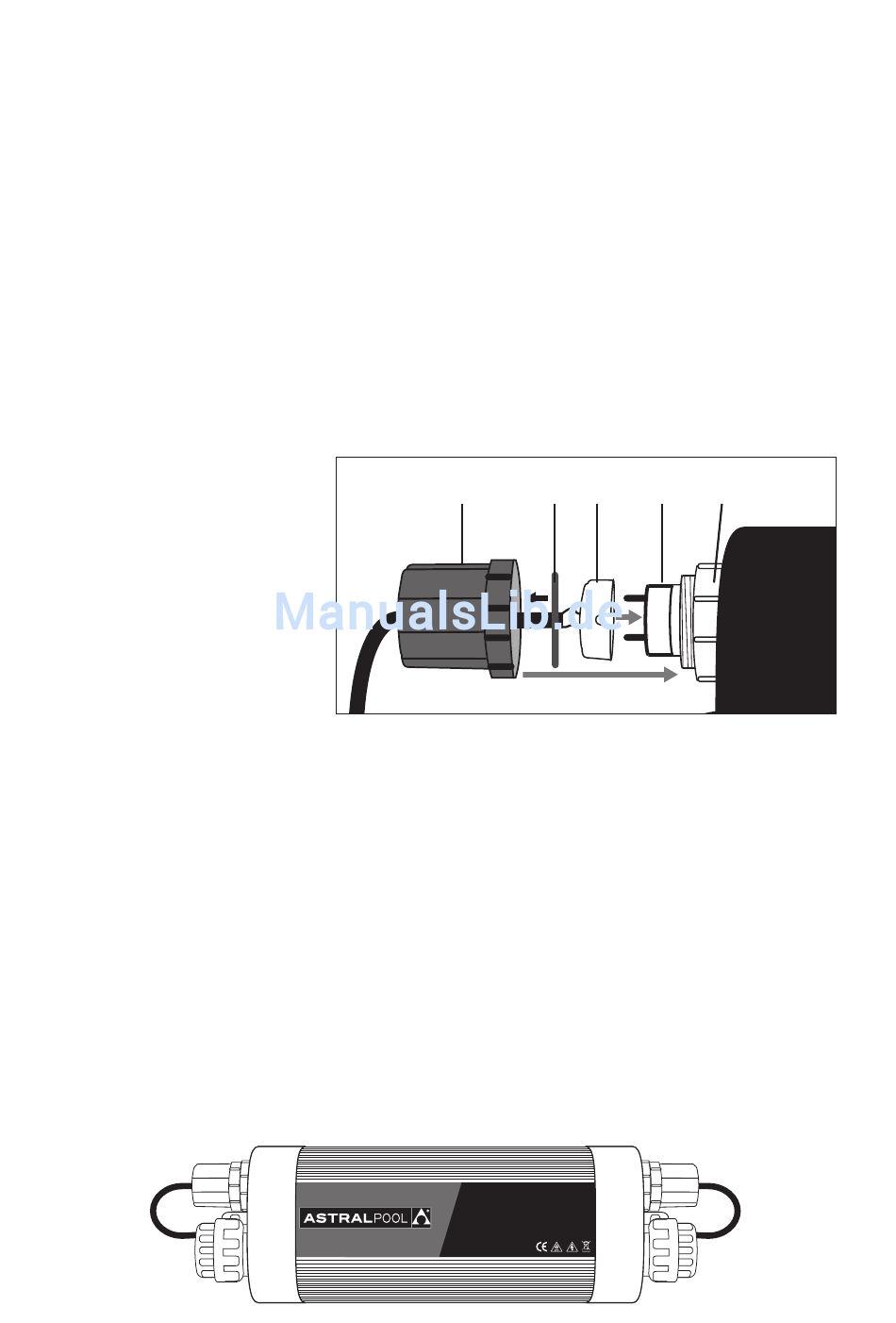

5. Stecken Sie nun die
Lampenfassung (E) auf die
UV-Lampe (C) auf, wobei
die Stifte der Lampe genau
mit den Öffnungen der
Fassung übereinstimmen
müssen.
Halten Sie dabei das
gegenüberliegende Ende der
UV-Lampe fest.
6. Stellen Sie sicher, dass die Fassung fest auf der Lampe steckt.
7. Wiederholen Sie die Schritte 3 bis 6 an der anderen Seite des Gerätes.
8. Nun schieben Sie eine der beiden Endkappen vorsichtig über die Lampenfassung
indem Sie das Kabel leicht auf Spannung halten ohne das sich die Fassung von der
Lampe löst.
Überprüfen Sie nochmals die Position der Endkappen-Dichtung (H) !
9. Schrauben Sie nun diese Endkappe auf das Gewinde der weißen Sicherungs-Mutter (G),
die bereits am Gehäuse montiert ist. Nur von Hand fest anziehen !
10. Wiederholen Sie die Schritte 8 und 9 an der anderen Seite des Gerätes.
11. Überprüfen Sie nochmals, ob alle Gewinde handfest angezogen sind. Es wird kein
Werkzeug benötigt.
(B)
UVC-25AN
Warning:
- Isolate from mains before conducting any maintenance
- Never look directly at an illuminated UV lamp
100-277V 50/60Hz. Class 1 IPX5 1 x 25 Watt UV Lamp
- Do not immerse in water or install over water
(H)(E) (C) (G)
7
