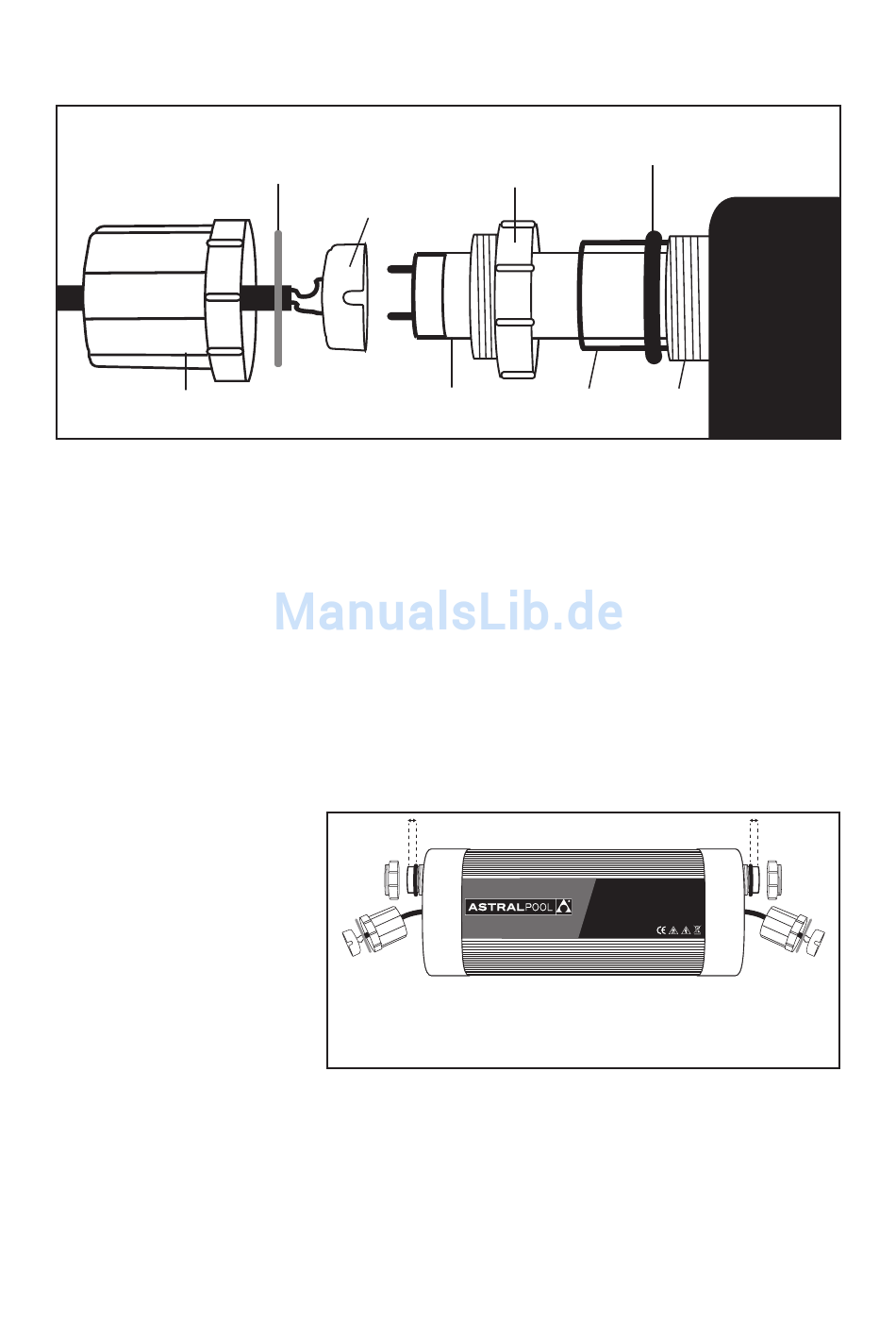

INSTALLIEREN DER QUARTZGLASRÖHRE
Dichtring für Endkappe (H)
Endkappe (B)
1. Beginnen Sie an einem Ende des Gerätes und lösen die schwarze Endkappe (B).
Darin befindet sich die Lampenfassung (E).
2. Lösen Sie die weiße Sicherungsmutter (G) am gleichen Ende.
3. Widerholen Sie die Schritte 1 und 2 am anderen Ende des Gerätes.
4. Entnehmen Sie das Quarzglas (D) aus der Verpackung und schieben es vorsichtig
durch eine Öffnung des Gerätes bis es an der anderen Seite wieder heraus kommt.
5. Nehmen Sie einen Quarzglas 0-Ring (F) und schieben ihn auf ein Ende des
Quarzglases.
6. Schieben Sie den 0-Ring (F) bis an das Gewinde am Gehäuse der UVC. Stellen Sie
sicher, dass die Quarzglas-Enden an beiden Gehäuse-Seiten gleich lang sind.
7. Fixieren Sie nun den
zweiten 0-Ring (F) am
anderen Ende in gleicher
Weise und überprüfen
Sie nochmals, dass
beide Quarzglas-Enden
gleich lang sind.
8. Nun schrauben Sie
die weiße Sicherungs-
Mutter (G) wieder in die
ursprüngliche Position.
9. Die Sicherungs-Mutter nur von Hand fest anziehen, um Schaden am 0-Ring zu
vermeiden. Verwenden Sie kein Werkzeug !
10. Wiederholen Sie die Schritte 8 und 9 an der anderen Seite des Gerätes.
11. Das Quarzglas ist nun fertig zur Aufnahme der UV-Lampe.
6
Sicherungsmutter (G)
Lampenfassung (E)
UV-Lampe (C)
ENDEN MÜSSEN GLEICH LANG SEIN
WICHTIG: Quarzglas-Enden müssen gleichlang sein,
bevor die Sicherungs-Muttern festgeschraubt werden.
O-Ring
(Quartzglasröhre) (F)
Quartz-
glasröhre (D)
UVC-25AN
Warning:
- Isolate from mains before conducting any maintenance
- Never look directly at an illuminated UV lamp
100-277V 50/60Hz. Class 1 IPX5 1 x 25 Watt UV Lamp
- Do not immerse in water or install over water
UV Gehäuse
Gewinde
