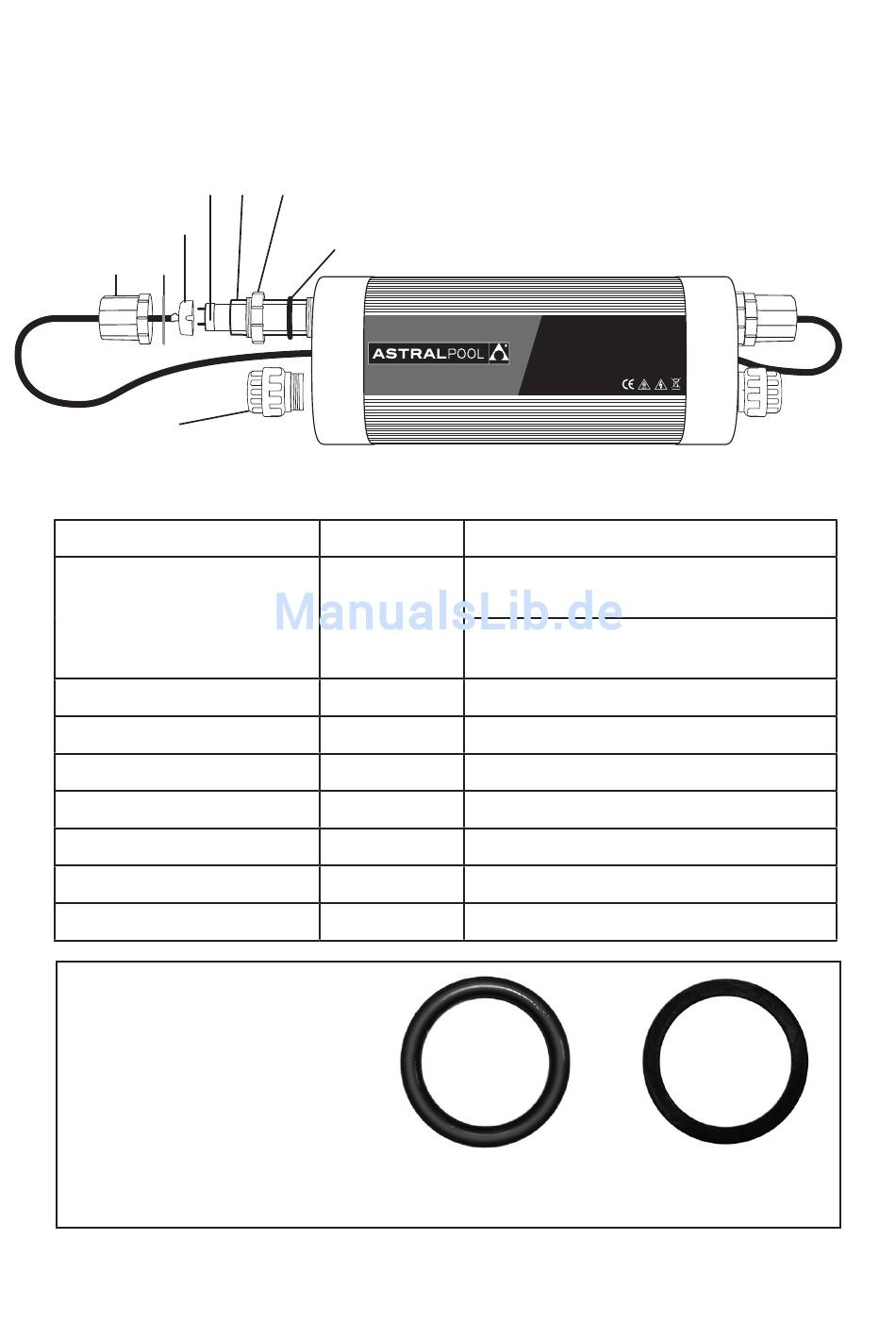

UVC ZEICHNUNGEN UND TEILELISTE

Machen Sie sich bitte mit den folgenden Komponenten vertraut:
(E)
(B) (H)
INLET / OUTLET
(A)
Beschreibung
Gewindeverschraubungen
Endkappe
UV-Lampe
Quartzglasröhre
Lampenfassung
O-Ring (Quartzglasröhre)
Sicherungsmutter
Dichtring für Endkappe

ERKENNEN Sie die O-Ringe

Diese Dichtungen befinden sich in einer kleinen
Tüte in der Verpackung.
QTY X 2:
O-Ring
(Quartzglasröhre)
QTY x 2:
Dichtring für Endkappe
(H)
4
(C) (D) (G)
(F)
Bezeichnung
(F)
UVC-25AN
100-277V 50/60Hz. Class 1 IPX5 1 x 25 Watt UV Lamp
Code für Imperial Anschlüsse:
A
Code für metrische Anschlüsse:
GP112SUMT and GP214050AUB
B
C Fragen Sie Ihren Fachhändler*
D Fragen Sie Ihren Fachhändler*
E
F
G
H
Runder
O-Ring
O-Ring
(Quartzglasröhre)
Warning:
- Isolate from mains before conducting any maintenance
- Never look directly at an illuminated UV lamp
- Do not immerse in water or install over water
ASTRAL Bestell Code
GP112SUMT
EVOCONNUT
LAMPHOLDER-T8
UVCORINGZ
EVO-M/F
UVCOFLATWASHER
Flache
Dichtung
Dichtring für
(F)
Endkappe
(H)
