Seite 2

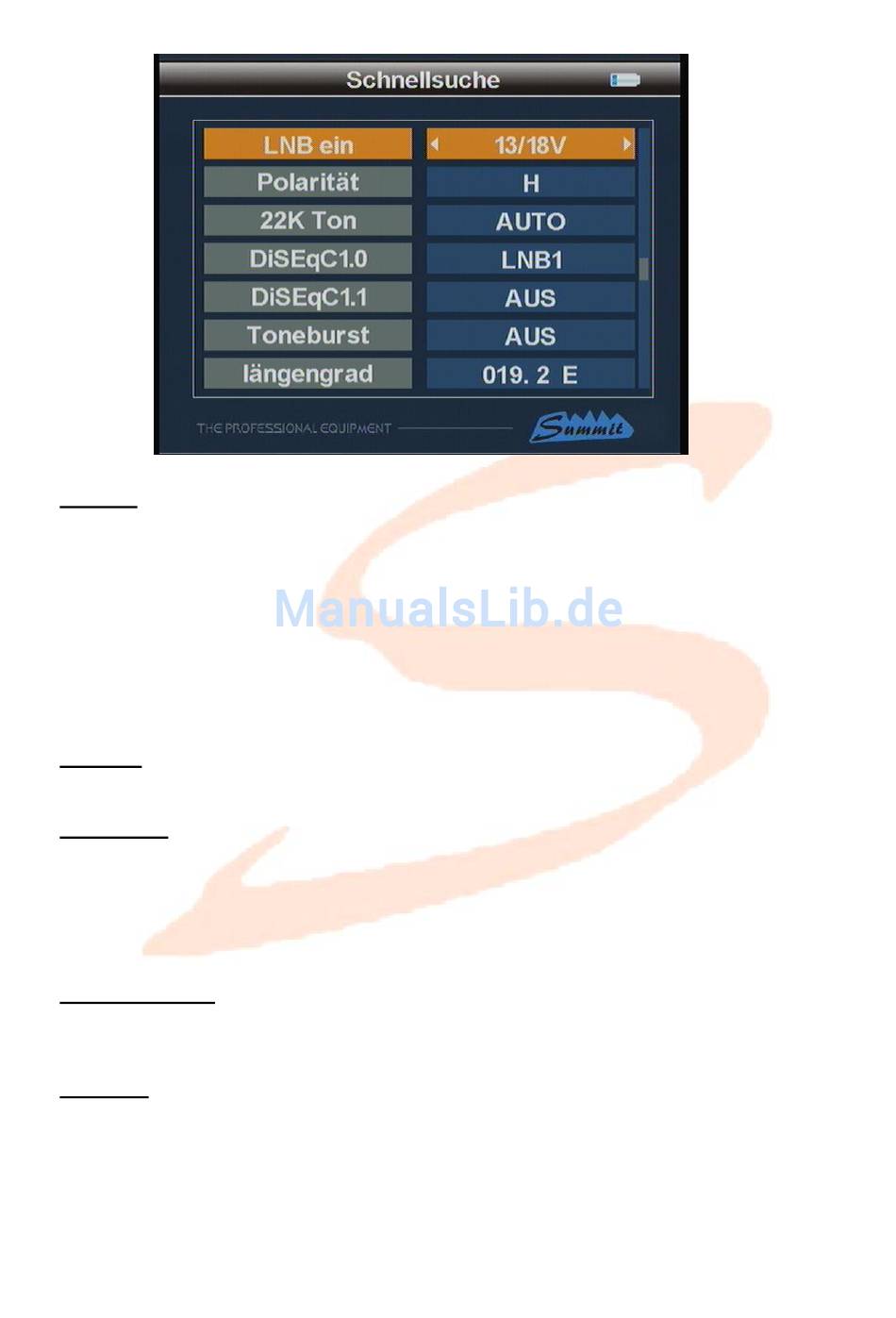

LNB ein
Schaltet die Stromversorgung des LNBs. In Stellung „13/18V" wird das LNB
versorgt, bei „AUS" liegt keine Spannung an der F-Buchse an.
Hinweis: Die Einstellung „AUS" wird nur bei Messungen an zentral versorgten,
sogenannten EINKABEL-Lösungen verwendet, da ohne Spannung auch keine
Steuersignale übermittelt werden können!
ACHUNG: Bei einem Kurzschluss auf der Signalleitung wird automatisch die
LNB Stromversorgung abgeschaltet um eine Beschädigung des Gerätes zu
verhindern. Unter diesem Menüpunkt kann diese wieder aktiviert werden!
Polarität
Verändert mittels ◄► die LNB-Spannung: „V"ertikal (13V), „H"orizontal (18V)
22 kHz Ton
Bei Auswahl eines UNIVERSAL-LNBs ist diese Punkt fest auf „AUTO" eingestellt,
weil die LOF-Umschaltung durch die Eingabe der Empfangsfrequenz erfolgt. Bei
Verwendung eines C- oder KU-Band LNBs
ist es hier möglich, das 22kHz Schaltsignal ein- oder auszuschalten, um
anlagenspezifische Schaltvorgänge auszulösen.
DiSEqC 1.0 / 1.1
Hier können Sie mittels der ◄► Tasten die DiSEqC-Einstellung für das zu
messende LNB auswählen.
Tonburst
Tonburst ist ein einfaches Schaltsignal für bestimmte Antennen-Umschalt-
Relais. Diese sind nicht mehr sehr verbreitet, können aber ebenfalls
angesteuert und auf Funktion geprüft werden. Die Optionen sind „EIN"/„AUS".
8
