GEFAHR!
Lebensgefahr durch Lichtbogen und Stromschlag!
Die Eingänge der Zusatzklemmen sind zählerintern nicht abgesichert.
• Sichern Sie die Eingänge mit einer Vorsicherung von ≤ 0,5 A nach
geltenden technischen Richtlinien ab.
GEFAHR!
Lebensgefahr durch Lichtbogen und Stromschlag!
Die Spannungsabgriffe sind zählerintern nicht abgesichert und direkt
mit dem Netzpotential verbunden.
• Sichern Sie externe Geräte, die über die Spannungsabgriffe des
Zählers betrieben werden mit einer Vorsicherung von ≤ 0,5 A
nach geltenden technischen Richtlinien ab.
ACHTUNG!
Beschädigung der Anschlussklemmen durch zu hohes Drehmo-
ment!
Das angemessene Drehmoment hängt von der Art der Anschlusslei-
tung und vom maximalen Strom ab.
• Ziehen Sie die Anschlussklemmen mit dem entsprechenden Dreh-
moment gemäß IEC 60999-1 an.

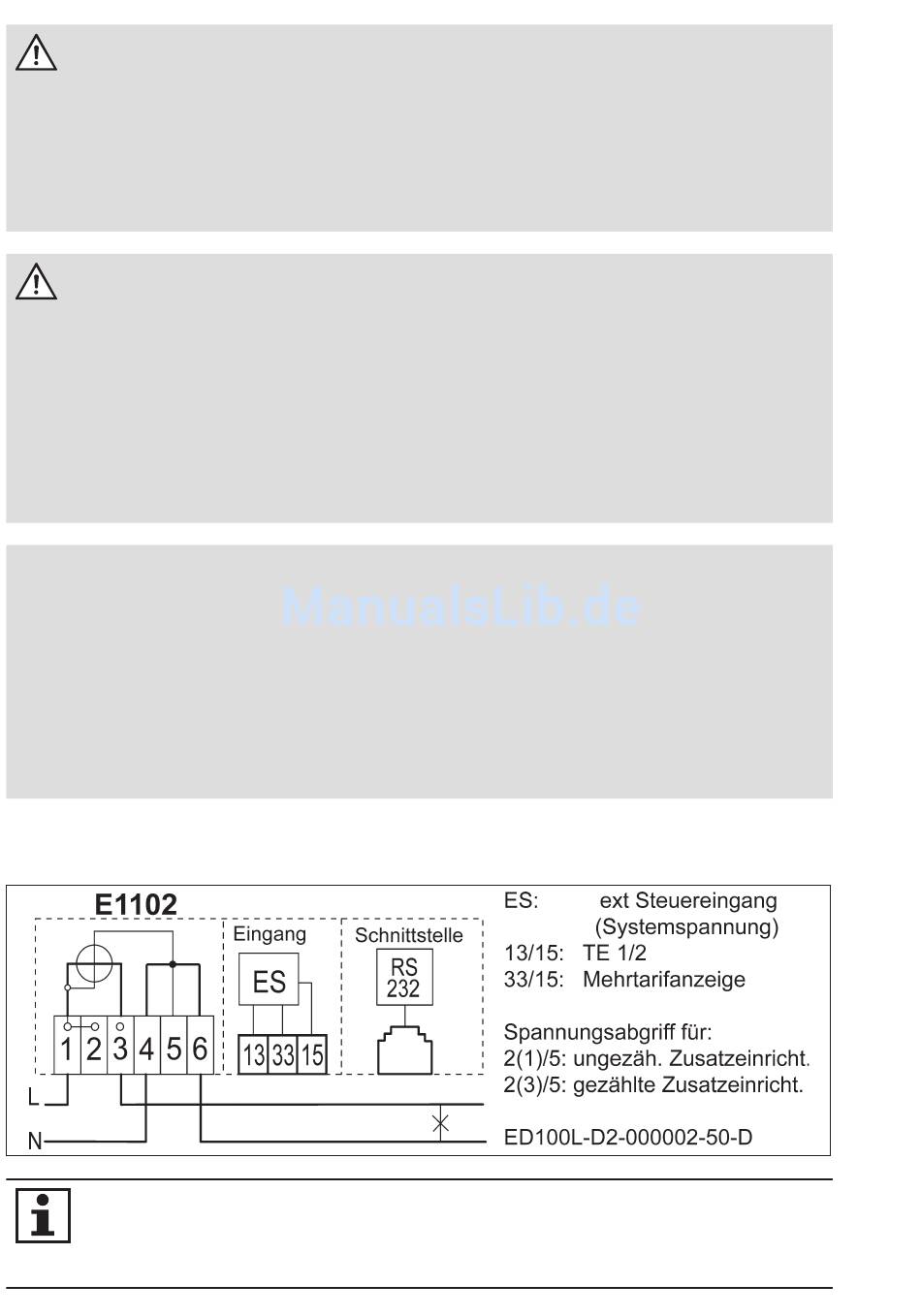

Anschlussbeispiel

Die Zusatzklemmen 13 und 33 sind für externe Steuerspannung
(ES) ausgeführt und an der gleichen Phase zu beitreiben.
Schließen Sie den Neutralleiter (N) an der Klemme 15 an.
