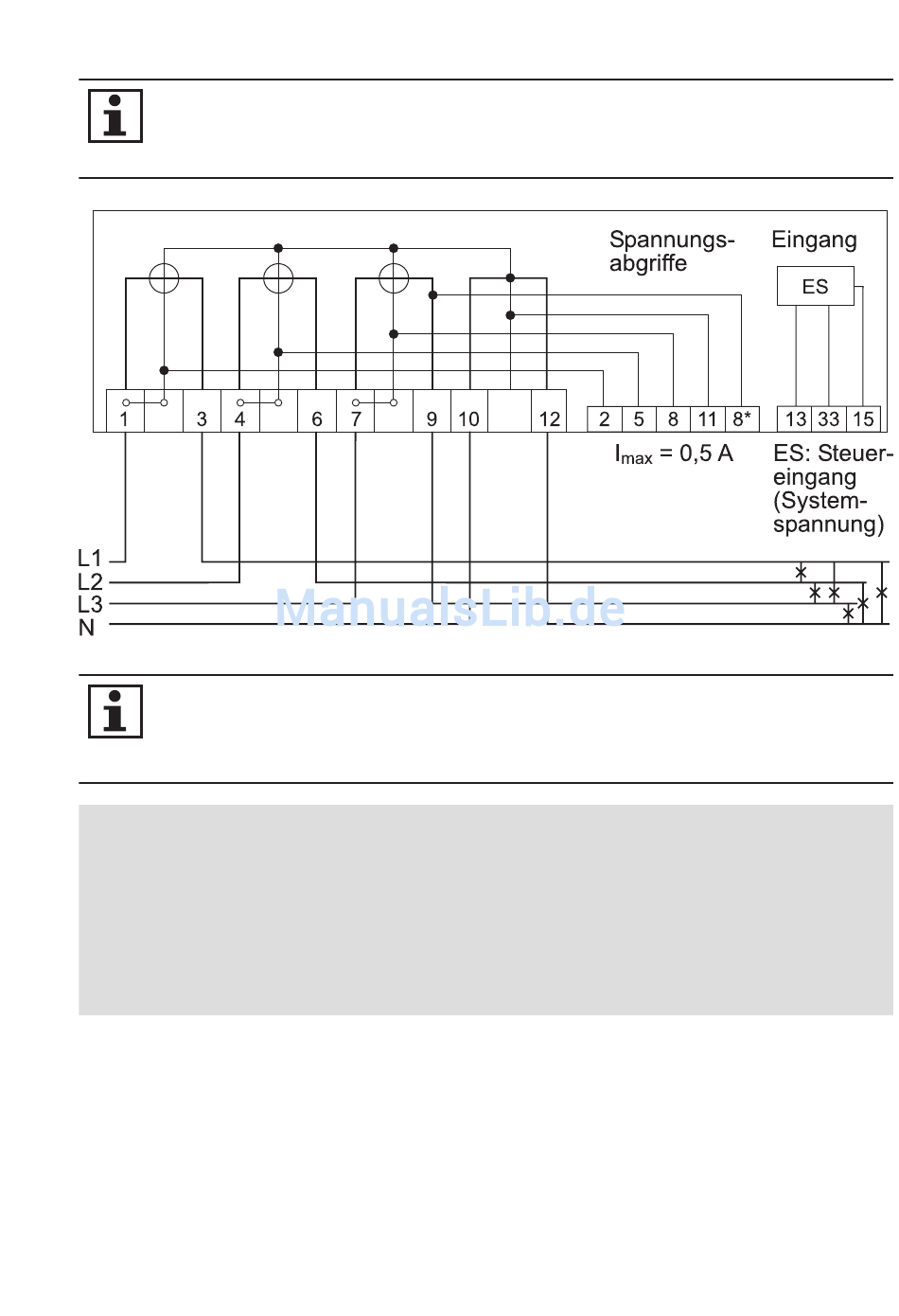

Anschlussbeispiel

Die Zusatzgeräte werden bei Verwendung der Klemme 2, 5
oder 8 aus dem nicht gezählten Bereich und bei Verwendung
der Klemme 8* aus dem gezählten Bereich versorgt.
Die Zusatzklemmen 13 und 33 sind für externe Steuerspannung
(ES) ausgeführt.
Schließen Sie den Neutralleiter (N) an der Klemme 15 an.
ACHTUNG!
Beschädigung des Gerätes bei Nutzung unterschiedlicher Phase
an den Steuereingängen.
Bei älteren Produktionszeiträumen sind die Zusatzklemmen 13 und
33 durch eine Doppelklemme realisiert. Hierbei muss die Ansteuerung
phasengleich erfolgen!
