Installation
Aufstellung im Gebäudeinneren
Beachten Sie die folgenden Informationen, wenn das Außenteil innerhalb eines Gebäudes aufgestellt werden soll.
Gewährleisten Sie eine ungehinderte Luftzufuhr von außen, möglichst durch gegenüberliegende, ausreichend
große Luftöffnungen.
Verhindern Sie Lärmbelästigungen in Wohnräumen durch eine ausreichende Schalldämmung.
Blockieren Sie die Ansauggitter auf keinen Fall und stellen Sie diese nicht zu.
Halten Sie die statischen und sonstige bautechnische Vorschriften und Bedingungen bezüglich des Gebäudes ein.
Stellen Sie das Gerät nicht in Bereichen mit stark staubhaltiger oder aggressiver Luft auf.
Sorgen Sie im Kühlbetrieb für ausreichende
Wärmeabfuhr, wenn das Außenteil im Keller,
auf dem Dachboden, in Nebenräumen oder
Hallen auf.
Installieren Sie dazu einen zusätzlichen
Ventilator, der über den gleichen Luftvo-
volumenstrom des im Raum aufzustellenden
Außenteiles verfügt und der eventuelle
Druckverluste in Luftkanälen kompensie-
ren kann.

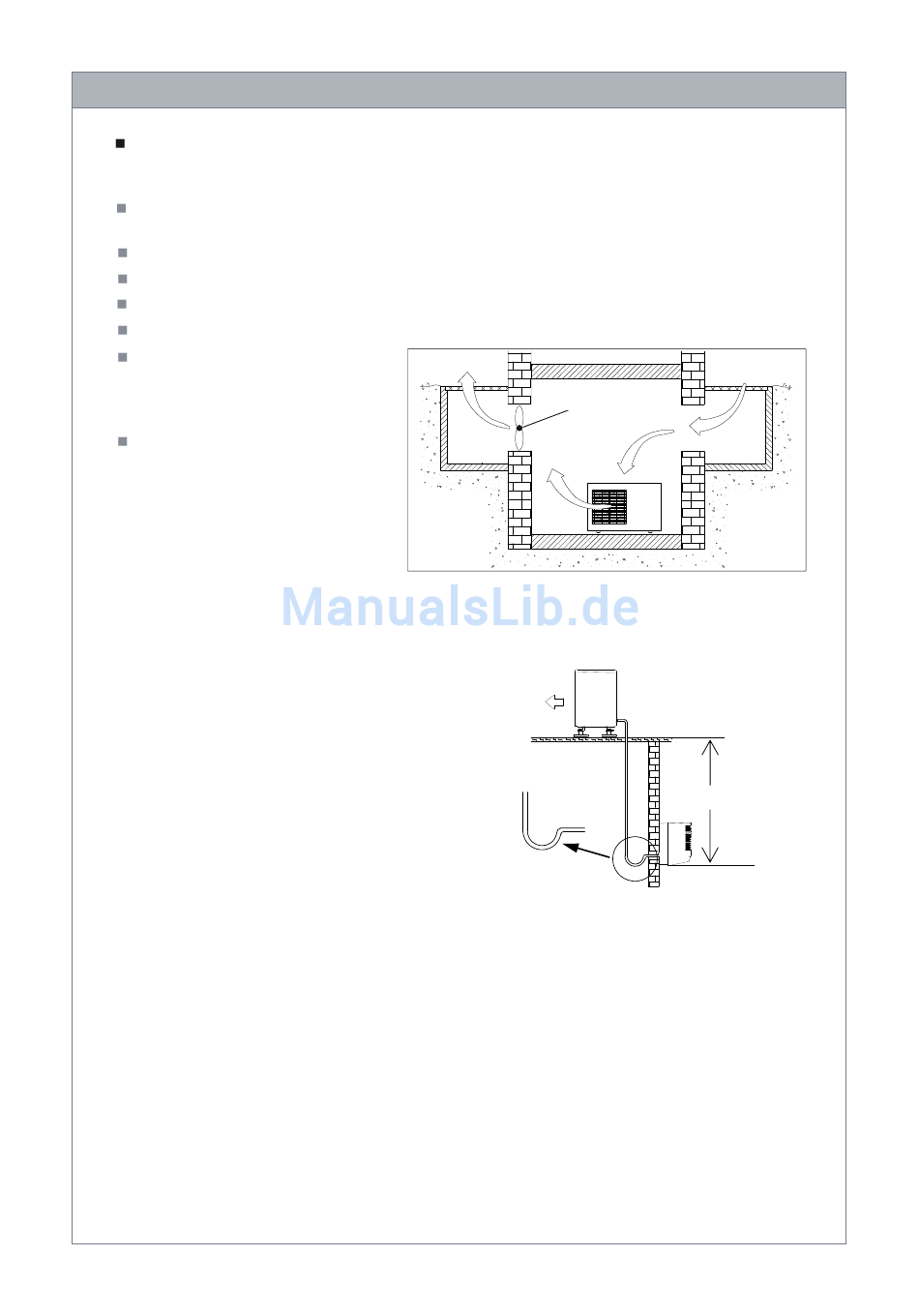

Ölrückführungsmaßnahmen
Wird das Außenteil auf einem höheren Niveau
als das Innengerät angeordnet, sind geeig-
nete Ölrückführungsmaßnahmen zu treffen.
Dieses erfolgt in der Regel durch die Herstel-
lung eines Ölhebebogens, der je 2,5 steigende
Meter zu installieren ist.
Warmluft
zusätzlicher
Ventilator
Licht-
schacht
Warmluft
Ölhebebogen in der Saug-
leitung zum Außenteil
1x je 2,5 steigende Meter
Radius:
50 mm
8
Kalte
Frischluft
Licht-
schacht
Außenteil
Außenteil
max. 5, bzw.
8 m
Innengerät
