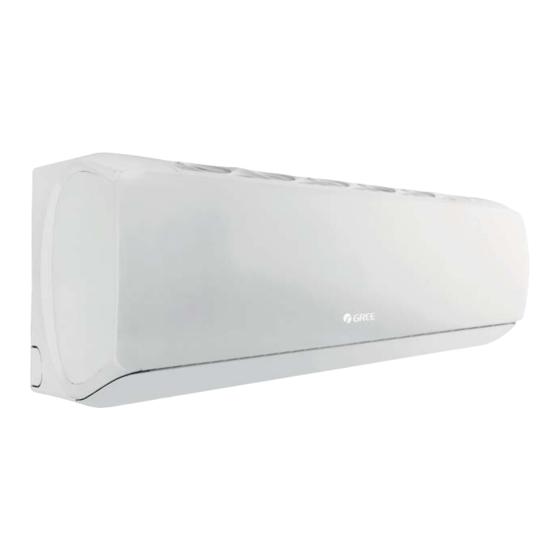

Gree G-TECH GWH-09-AEC Installations- Und Bedienungsanleitung
Wandgeräte / inverter
Vorschau ausblenden
Andere Handbücher für G-TECH GWH-09-AEC:
- Installations- und bedienungsanleitung (36 Seiten) ,
- Installations- und bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Gree G-TECH GWH-09-AEC
Inhaltszusammenfassung für Gree G-TECH GWH-09-AEC
- Seite 1 Installations- und Bedienungsanleitung Wandgeräte / Inverter G-TECH 3 3 2 2 3 3 2 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Spezifikationen Sicherheitshinweise Kältemittel Installationsvorbereitung Wahl des Installationsortes und Vorsichtsmaßnahmen Installationsschema Abmessungen des Innengerätes Installation des Innengerätes Abmessungen des Außengerätes Mindestabstände Wanddurchbruch / Kondensatleitung Rohrführung und Rohrverlegung Anschluss der Rohrleitungen Elektrische Verbindung Schaltpläne Kondensatleitung des Außengeräts Inbetriebnahme Infrarot-Fernbedienung Notbetrieb ohne Infrarot-Fernbedienung Reinigung Bedienungshinweise und Einsatzgrenzen Verhalten bei Störungen... -
Seite 3: Spezifikationen
Spezifikationen Wandgerät GWH-09-AEC-I GWH-12-AEC-I Modell Inverter GWH-09-AEC-O GWH-12-AEC-O Nennleistungen Kühlung (nenn) 2700 3530 Regelbereich 400 - 3500 500 - 4000 3200 3900 Heizung (nenn) Regelbereich 800 - 3900 800 - 4400 Umluft (max) m³/h 700 - 270 (7-stufig) 800 - 270 (7-stufig) Leistung Kühlung: 550 Kühlung: 802... - Seite 4 HINWEISE Das Gerät ist mit dem entflammbaren Kältemittel R32 befüllt. Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät nutzen. Vor der Installation des Gerätes lesen Sie bitte diese Anleitung. Vor der Reparatur und Wartung des Gerätes lesen Sie bitte diese Anleitung. Das Kältemittel R32 Um die Funktion des Klimagerätes zu realisieren, zirkuliert ein spezielles Kältemittel in dem System.
-
Seite 5: Brennbares Kältemittel Gefahrlos Handhaben
Brennbares Kältemittel gefahrlos handhaben Anforderungen an die Qualifikation von Monteuren und Wartungstechnikern Alle Personen, die mit oder an der Klimaanlage arbeiten, sollen ein gültiges Zertifikat von der zuständigen Organisation besitzen, und zu Arbeiten mit Kältesystemen qualifiziert sein. Muss die Wartung oder Instandsetzung der Klima- anlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist. -
Seite 6: Sicherheitshinweise
Installationsvorbereitung Sicherheitshinweise Bitte führen Sie die Installation des Klimagerätes nicht selbst durch. Durch nicht fachgerechte Montage kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen. Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann. Um einen ungehinderten Kondensatbfluss zu ermöglichen, schließen Sie die Abflussleitung bitte gemäß... -
Seite 7: Wahl Des Installationsortes Und Vorsichtsmaßnahmen
Wahl des Installationsortes und Vorsichtsmaßnahmen Wahl des Installationsortes des Klimagerätes a Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. -
Seite 8: Gerätebeschreibung
Gerätebeschreibung Innengerät Luftansaug (4) Filter (3) Frontpaneel Horizontal- Betriebs- luftleitlamelle anzeige Temperatur- (5) Luftausblas anzeige Display Signalempfänger HOLD 3S WiFi (2) Infrarot-Fernbedienung Außengerät Luftansaug Luftausblas Nr. Bezeichnung Lieferumfang Zubehör Netzanschluss Fernbedienung Frontabdeckung Luftfilter Luftausblasklappe Wanddurchbruchhülse Montageband Kältemittelleitung Kondensatleitung 10 Kondensatablassstutzen... -
Seite 9: Mindestabstände
Mindestabstände Die angegebenen Mindestabstände dürfen nicht unterschritten werden, um die sichere Funktion des Geräts und seine ordnungsgemäße Installation und Wartung zu gewährleisten. Decke 30 cm 30 cm Wand Wand Luftauslass Boden Wand Lufteinlass 30 cm 50 cm Wand Luftauslass 5 1 0 8... - Seite 10 5 1 0 9...
-
Seite 12: Anschluss Der Rohrleitungen
Anschluss der Rohrleitungen MONTAGE: Ein Fehler beim Bördeln der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch. ROHRLEITUNGEN BÖRDELN Rohr 1. Rohre ablängen. Abstand zwischen der Innen- und Außeneinheit messen. Rohre mit Rohrschneidewerkzeug auf die erforderlichen Maße ablängen. - Seite 13 Anschluss der Rohrleitungen 1. Drehen Sie die Schraube am rechten Handgriff der Außeneinheit heraus, und nehmen Sie den Handgriff ab. 2. Entfernen Sie die Ventilkappe und setzen Sie das aufgeweitete Rohrende den Ventilanschluss ein. 3. Ziehen Sie die Überwurfmutte zuerst von Hand an. Rohrleitungsdurchmesser Drehmoment 4.
-
Seite 14: Elektrische Verbindung
Elektrische Verbindung Elektroinstallation Bei der Installation des Gerätes sind die elektrotechnischen Sicherheitsnormen und Vorschriften zu befolgen. Schließen Sie das Gerät an einen unabhängigen Speisestromkreis an. Prüfen Sie die Versorgungsspannung, ob sie den Anforderungen der Klimaanlage entspricht. Bei einer instabilen Versorgungsspannung oder fehlerhaftem Anschluss können Störungen auftreten. Vor dem Gebrauch der Klima- anlage installieren Sie geeignete Netzanschlusskabel. - Seite 15 Elektrische Verbindung Netzsanschlusskabel an die Außeneinheit anschließen Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss- sowie Steuerungskabels (nur Modelle mit Heizfunktion) an die Klemmleiste an (Leiterfarben beachten), und ziehen Sie die Schrauben auf der Klemmleiste# fest. 09,12: Typ mit Wärmepumpe 09: Typ mit Wärmepumpe (für einige Modelle) (für einige Modelle)
-
Seite 16: Installation Des Außengeräts
Installation des Außengeräts Kondensatableitung Während des Heizens oder der Abtauung bildet sich am Wärmetauscher des Außengeräts Kondensat, das durch einen Schlauch vom Aufstellungsort weg geleitet wird. Die Grundplatte des Außengerätes bildet eine Auffangwanne mit verschiedenen geeignete Anschlussmöglichkeiten für den Kondensatablassstutzen (Ø 28 mm/Ø 42 mm). Der Stutzen wird mit der beigefügten Dichtung montiert. -
Seite 17: Inbetriebnahme
Inbetriebnahme Die Inbetriebnahme führt der Ersteller der Anlage oder ein autorisierter Sachkundigen entsprechend der Bescheinigung über die Erstinbetriebnahme durch. Sie ist entsprechend zu dokumentieren. Dichtheitsprüfung und Evakuieren - Am Außengerät sind rechts unten die Kältemittelventile, das größere ND-Ventil und das kleinere HD-Ventil. Service- anschlüsse sind mit Kappen verschlossen. -
Seite 18: Infrarot-Fernbedienung
Infrarot-Fernbedienung YAU1FB n Funktionen a Der Raum zwischen Fernbedienung und Innengerät muss frei sein. Nicht fallen lassen oder werfen. In die Fernbedienung darf kein Wasser eindringen, sie darf weder der direkten Sonnenstrahlung ausgesetzt werden noch auf Flächen gelegt werden, die sich stark aufheizen. IR-Signal ON/OFF Drücken Sie diese Taste, um das Klimagerät ein- oder auszuschalten. - Seite 19 Infrarot-Fernbedienung YAU1FB MODE Auswahl der Betriebsart: Automatik - Kühlen - Trocknen - Lüften - Heizen werden nacheinander angewählt. Beim Start des Gerätes ist standardmäßig die Betriebsart „Automatik“ eingestellt. Das Gerät wählt automatisch die geeignete Betriebsart entsprechend der aktuellen Raumverhältnisse. Hinweis: Die Funktion HEIZEN ist nicht bei allen Gerätemodellen verfügbar.
- Seite 20 Infrarot-Fernbedienung YAU1FB TEMP Drücken Sie diese Taste, um die gewünschte Raum-Temperatur einzustellen sowie die Innen- und die Außen- temperatur abzurufen. Nach Einschalten des Innengerätes wird zunächst die eingestellte Temperatur im Display angezeigt. Durch weiteres Betätigen der Taste wird die Innen- bzw. die Außentemperatur angezeigt. Nach ca. 5 Sekunden ohne Tastenbewegung erscheint automatisch die Anzeige der eingestellten Temperatur.
- Seite 21 Infrarot-Fernbedienung YAU1FB Funktionen aufrufen mit Tastenkombinationen Energie sparen Im Kühlmodus werden die Tasten „TEMP“ und „CLOCK“ gleichzeitig gedrückt, um die Energiesparfunktion zu starten oder auszuschalten. Die aktive Funktion wird mit „SE“ im Display der Fernbedienung angezeigt und die Klimaanlage passt die ab Werk eingestellte Temperatur automatisch an, um den besten energiesparenden Effekt zu erzielen. Drücken Sie die Tasten „TEMP“...
-
Seite 22: Notbetrieb Ohne Infrarot-Fernbedienung
Notbetrieb ohne Infrarot-Fernbedienung Ohne Fernbedienung ist ein Notbetrieb möglich. Das Klimagerät arbeitet dann im AUTO-Modus. Solltemperatur oder Lüftergeschwindigkeit können nicht verstellt werden. Der Schalter zur Aktivierung des Notbetriebs befindet sich am Innenteil unter der Frontblende rechts. Frontblende Notschalter Gerät einschalten: Notschalter (siehe Bild) drücken. Gerät startet im AUTO-Modus. Die Betriebsart (COOL, HEAT, FAN) wird je nach vorherrschender Raumtemperatur automatisch gewählt. -
Seite 23: Wartung Und Reinigung
Wartung und Reinigung Bezeichnungen der Geräteteile Filter Frontpaneel Verdampfer Swing-Motor Basis Kondensatwanne Kondensatleitung Schutznetz Luftausblasrahmen Schraubenabdeckung Luftleitlamellen Luftausblasklappe Vorsicht! Vor Reinigungsarbeiten die Spannungsversorgung des Gerätes unterbrechen! In das Gerät darf kein Wasser eindringen. Das Gerät mit einem weichen trockenen, allenfalls nebelfeuchtem Tuch und ggf. milder Waschlösung, abreiben. Keinesfalls lösungsmittelhaltige (Verdünnung, Benzin) Reiniger verwenden! Metallteile (Wärmetauscherlamellen) nicht mit den Händen berühren! Frontblende reinigen... -
Seite 24: Filterreinigung
Wartung und Reinigung Hinweise zur Reinigung Nach längerer Betriebszeit wird die Anzeige „ “ kontinuierlich leuchten. Sie zeigt an, dass das Klimagerät eine Reinigung benötigt. Drücken Sie Taste “ ” auf der Fernbedienung für 3 Sekunden, um im ausgeschalteten Zustand in den Reinigungsmodus zu gelangen (die Stromversorgung muss zum Reinigen unterbrochen werden). Nach dem Einschalten des Geräts wird die Erinnerungsmeldung nicht weiter angezeigt. - Seite 25 Wartung und Reinigung n Luftleitlamelle reinigen 1. Drücken Sie im Standby-Status die Taste 3 Sekunden lang. Das Symbol blinkt. Die Luftleitlamelle öffnet sich automatisch. 2. Wenn sich die Luftleitlamelle automatisch in die maximale Position gedreht hat, verschwindet die Anzeige Schalten Sie die Stromversorgung aus. 3.
- Seite 26 Wartung und Reinigung n Luftausblas reinigen ACHTUNG - Die schwarze Schraube ist zu entfernen. Die silberne Schraube bleibt an ihrer Position. - Verhindern Sie, dass der Luftaustrittsrahmen herunterfällt, um Verletzungen zu vermeiden. 1. Öffnen Sie das Paneel mit beiden Händen. Wenn es in einem maximalen Winkel geöffnet ist (wenn ein Ton zu hören ist), kann es fixiert werden.
-
Seite 27: Drehen Sie Die Lamelle Leicht Und Sie Finden Die Silberne
Wartung und Reinigung n Kondensatwanne und Teile reinigen 1. Abflussrohr herausziehen Drücken Sie gleichzeitig auf die beige-farbenen Verriegelungsfedern an beiden Enden der weißen Drainagerohre und ziehen Sie dann das Abflussrohr nach hinten. Achtung: Möglicherweise befindet sich Restwasser im Abfluss. Drehen Sie den Auslass des Abflussrohrs nach oben, wenn das Abflussrohr entfernt wird. - Seite 28 Wartung und Reinigung 3.3 Entfernen Sie die 4 schwarzen Schrauben an den Seiten, mit denen die Kondensatwanne befestigt ist. 3.4 Drücken Sie mit den Daumen auf die markierten Positionen auf beiden Seiten (siehe Abbildung unten). Halten Sie die Kondensatwanne mit den Fingern fest, heben Sie sie nach oben und entfernen Sie die Kondensatwanne.
- Seite 29 Wartung und Reinigung ACHTUNG Überprüfen Sie vor dem Wiedereinsetzen der Kondensatwanne nach der Reinigung, ob die Lamelle nach links gedrückt wurde. Installation der Kondensatwanne: Bringen Sie die Kondensatwanne an die Position, die mit dem Symbol gekennzeichnet ist. Schieben Sie sie parallel entlang der Führungsschiene nach oben und prüfen Sie dann, ob die beiden Enden des unteren Gehäuses in das Ende der Führungsschiene eingesetzt sind, um die korrekte Installation zu gewährleisten.
-
Seite 30: Verriegelung
Wartung und Reinigung Verriegelung: Verriegelungsschieber Ziehen Sie den Verriegelungs- schieber nach rechts bis in die Verriegelungsposition. verriegelt unverriegelt Festziehen der silbernen Schraube: Bitte stellen Sie sicher, dass die Lamelle verriegelt ist und die silbernen Schraube im Uhrzeigersinn angezogen werden kann. Schraube Montage des Schutznetzes: Halten Sie das Schutznetz mit beiden Händen und montieren Sie das Schutznetz gemäß... -
Seite 31: Reinigung
Wartung und Reinigung Kondensatleitung montieren: Halten Sie das Verbindung des weißen Abflussrohres mit der Hand und montieren Sie das Abflussrohr in Richtung der Abflussöffnung, bis Sie ein Geräusch hören. Luftauslassrahmen montieren: Führen Sie den Verschluss an der Rückseite des Luftaustrittsrahmens in die Nut des Gehäuses ein, bis Sie ein Geräusch gehört haben. -
Seite 32: Luftleitlamelle Montieren
Wartung und Reinigung Luftleitlamelle montieren: 1. Halten Sie die Luftleitlamelle mit der linken Hand und die Achse mit der rechten Hand. Führen Sie das Gelenkteil der Luftleitlamelle in die entsprechende Aufnahme des Gerätegehäuses. Schieben Sie nun die Verbindungsachse durch die entstandene Öffnung und befestigen sie mit dem Kreuzverschluss. -
Seite 33: Bedienungshinweise Und Einsatzgrenzen
Bedienungshinweise und Einsatzgrenzen Kühlbetrieb Klimageräte nehmen die Wärme der Raumluft auf und führen diese zum Außengerät ab. Die erbrachte Kühlleistung kann je nach Außentemperaturschwanken. Einfrierschutz: Im Kühlbetrieb bei niedrigen Außentemperaturen kann sich am Wärmetauscher des Innengeräts Reif bilden. Wenn die Temperatur am Wärmetauscher des Innengeräts unter 0 °C sinkt, stoppt der Verdichter, um die Anlage zu schützen. -
Seite 34: Verhalten Bei Störungen
Verhalten bei Störungen Sollte das Gerät einmal nicht wie gewünscht funktionieren, bitte vor Hinzuziehen des Fachbetriebs folgende Punkte prüfen. Lösung Problem Das Innengerät schaltet nicht sofort ein, nachdem Wenn das Gerät unmittelbar nach dem Stopp wieder eingeschaltet dieAnlage wieder gestartet wurde. wird, dauert es 3 Minuten bis das Innengerät in Betrieb geht. -
Seite 35: Hinweise
Hinweise Testlauf Das Gerät läuft im normalen Kühlmodus. Es soll geprüft werden: - Dichtigkeit der Kältemittelleitungen - Gleichmäßiger Lauf der Kompressoren und der Ventilatoren - Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil - Alle Funktionen und Programmabläufe am Innengerät - Saugdruck und Verdampferüberhitzung Information für den Anlagenbetreiber Dem Anlagenbetreiber/Benutzer die Funktionen und die Verwendung des Klimagerätes, auch mit Hilfe dieser Anleitung,... - Seite 36 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
