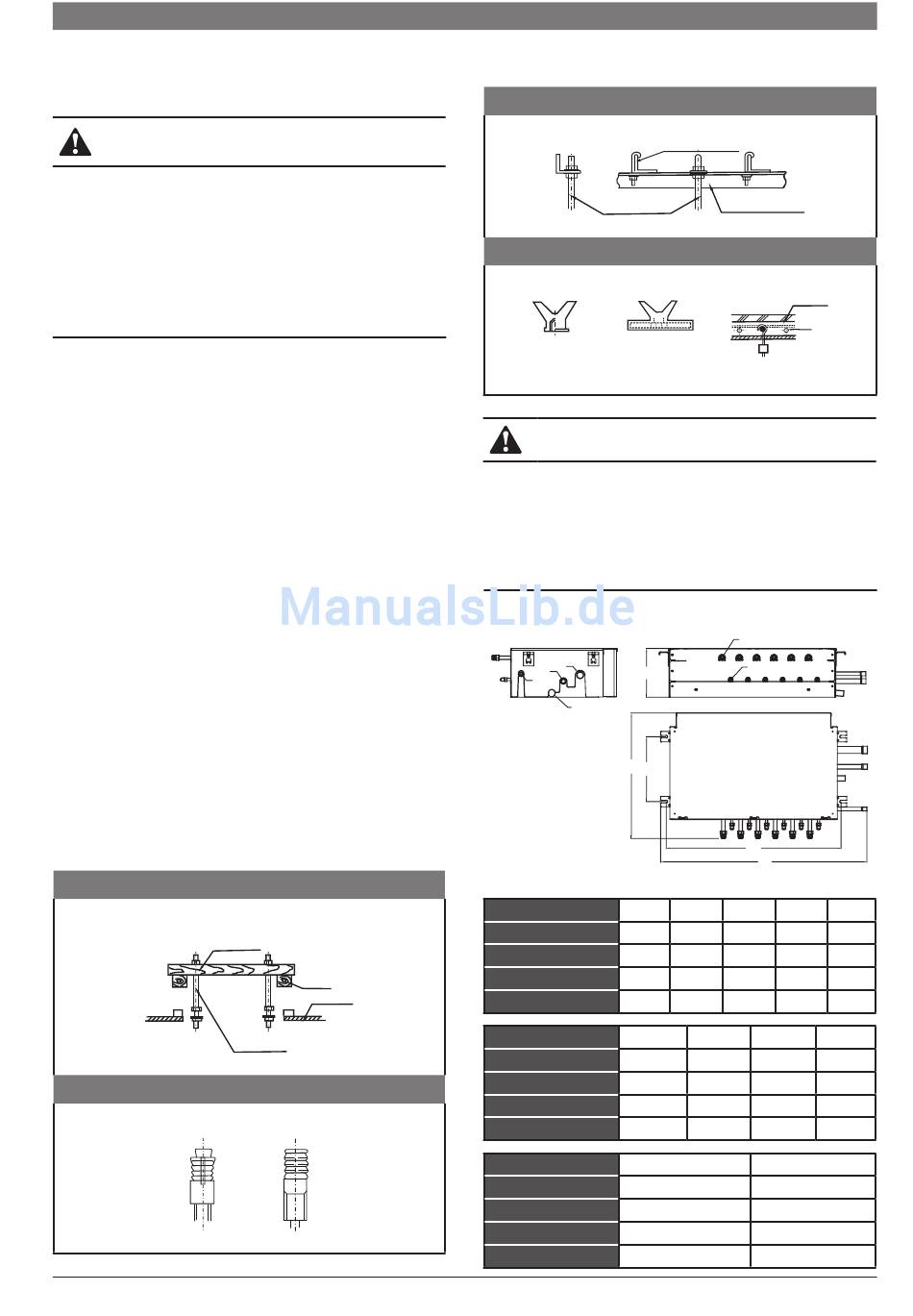

INSTALLATION DER SBOX
WARNUNG
• Einen festen, haltbaren Installationsort auswählen, der das Gerätegewicht
tragen kann.
• Wenn die Installation nicht ordnungsgemäß ausgeführt wird oder der
Montageort nicht ausreichend tragfähig ist, kann das Gerät abstürzen und
es besteht Verletzungsgefahr.
• Eine spezielle Installation zur Vermeidung des Herunterfallens bei starkem
Wind oder Erdbeben ausführen.
• Bei unzureichend stabiler Installation kann das Gerät herunterfallen und
Verletzungen verursachen.
4.1.
Installieren des Gerätegehäuses
4.1.1
Installation der Ø 10 mm-Hebeschraube
1. Hebeschraube mit Ø 10 mm verwenden.
2. Deckenverkleidung abnehmen. Für abweichende Deckenkonstruktionen
den zuständigen Facility Manager oder eine andere zuständige Person
kontaktieren.
a. Decke: Auf Ebenheit und Schwingungsfreiheit der Decke achten.
Gegebenenfalls muss der Unterrahmen der Deckenplatte verstärkt
werden.
b. Den Unterrahmen der Deckenplatte nicht abschneiden.
c. Den Unterrahmen auf beiden Seiten der befestigten Decke verstärken.
d. Nach dem Hochziehen des Hauptgehäuseses dieses anbringen und die
Rohrleitungen und Verkabelung in der Decke vornehmen. Die Austrittsrichtung
der Rohre in Abhängigkeit der Auswahl des Einbauorts festlegen. Insbesondere
an Standorten mit bereits vorhandener sollten die Rohre, das Ablaufrohr,
die Verbindungskabel der Innen- und Außeneinheit sowie die Steuerkabel
bereits vor dem Hochziehen des Geräts angebracht werden.
4.1.2
Hochziehen und Aufhängen der SBOX
1. Einen Flaschenzug zum Hochziehen und Aufhängen der Inneneinheit am
Hebebolzen verwenden.
2. Die Inneneinheit mit Hilfe einer Wasserwaage horizontal ausrichten, da
ansonsten Wasser austreten kann.
4.2.
Installation der Aufhängebolzen
Zur Installation der Aufhängebolzen siehe die nachfolgenden Abb. 4-1 und 4-2.
Tabelle 4-2
Holzkonstruktion
Holzträger auf die Balken legen, diesen fixieren und Aufhängebolzen
anbringen.
Holzträger
Vorhandener Betonputz
Versenkte Bolzen und Einsteckdübel verwenden.
CLIMATE 5000 VRF
Balken
Decke
Aufhängebolzen
Stahlträgerkonstruktion
Winkelstahlträger anbringen und verwenden.
Aufhängebolzen
Betonneubauten
Versenkte Dübel oder Bolzen verwenden.
Flügeleinführung
Einschub
VORSICHT
• Die Bolzen müssen aus qualitativ hochwertigem Kohlenstoffstahl (verzinkt
oder mit Korrosionsschutzschicht) oder rostfreiem Stahl bestehen.
• Die Korrosionsschutzmaßnahmen in der Decke folgen der jeweils vorhan-
denen Konstruktion. Zu den entsprechenden Details den betreffenden
Bauingenieur konsultieren.
• Aufhängbolzen müssen fixiert werden. Das entsprechende Verfahren
richtet sich nach den individuellen örtlichen Gegebenheiten.
4.3.
Abmessungszeichnung
F
G
C
H
I
B
E
Tabelle 4-3
Modell
A
SBOX01
630
SBOX02 & SBOX02E
630
SBOX04 & SBOX04E
960
SBOX06
960
Modell
F
SBOX01
Ø 19,1
SBOX02 & SBOX02E
Ø 25,4
SBOX04 & SBOX04E
Ø 32
SBOX06
Ø 32
Modell
SBOX01
7/8"14UNF-2A
SBOX02 & SBOX02E
7/8"14UNF-2A
SBOX04 & SBOX04E
7/8"14UNF-2A
SBOX06
7/8"14UNF-2A
INSTALLATION DER SBOX | 5
Eingehängter Bolzen
Winkelstahlträger
Betonstahl
Versenkter Bolzen
(mit im Rohr
versenktem Bolzen)
J
K
D
A
Abb. 4-1
B
C
N
600
225
490
600
225
490
600
225
820
600
225
820
G
H
Ø 16
Ø 9,52
Ø 24,5
Ø 19,1
Ø 12,7
Ø 24,5
Ø 22
Ø 16
Ø 24,5
Ø 22
Ø 16
Ø 24,5
J
K
5/8"18UNF-3A
5/8"18UNF-3A
5/8"18UNF-3A
5/8"18UNF-3A
