Avigilon 1.3 C-H4SL-BO1-IR Installationsanleitung Seite 13

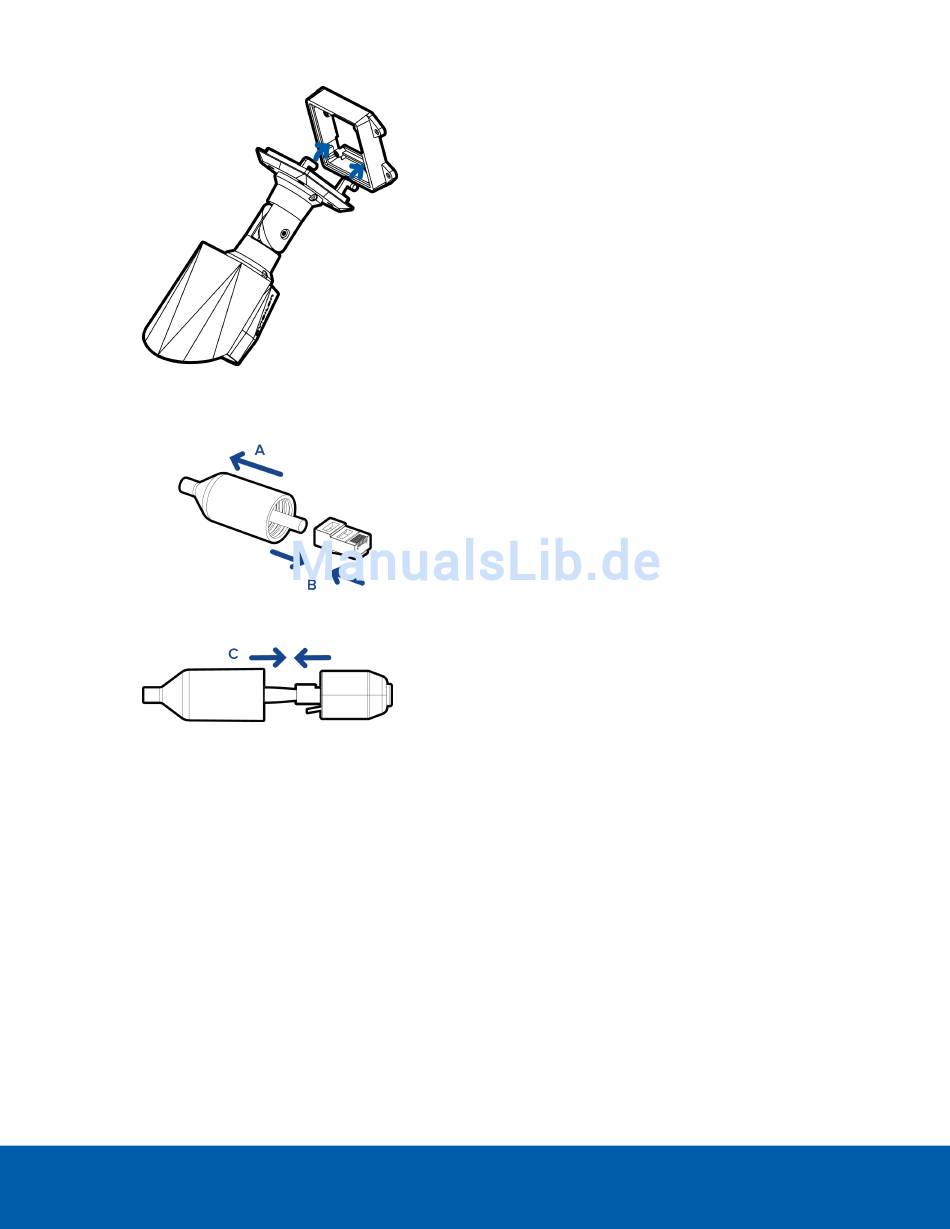

5. Installieren Sie die schützende Kabeltülle. Sie können diesen Schritt überspringen, wenn Sie die
optionale Anschlussdose verwenden.
a. Entfernen Sie die schützende Kabeltülle, die über den Ethernet-Anschluss vorinstalliert ist, und
fädeln Sie dann ein Ende des Ethernet-Kabels hindurch.
Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung entspricht.
b. Crimpen Sie das Ethernet-Kabel.
c. Nachdem Sie das Kabel an die Kamera angeschlossen haben, schieben Sie die Tülle über den
Ethernet-Anschluss.
Montieren der Dome-Kamera 8
