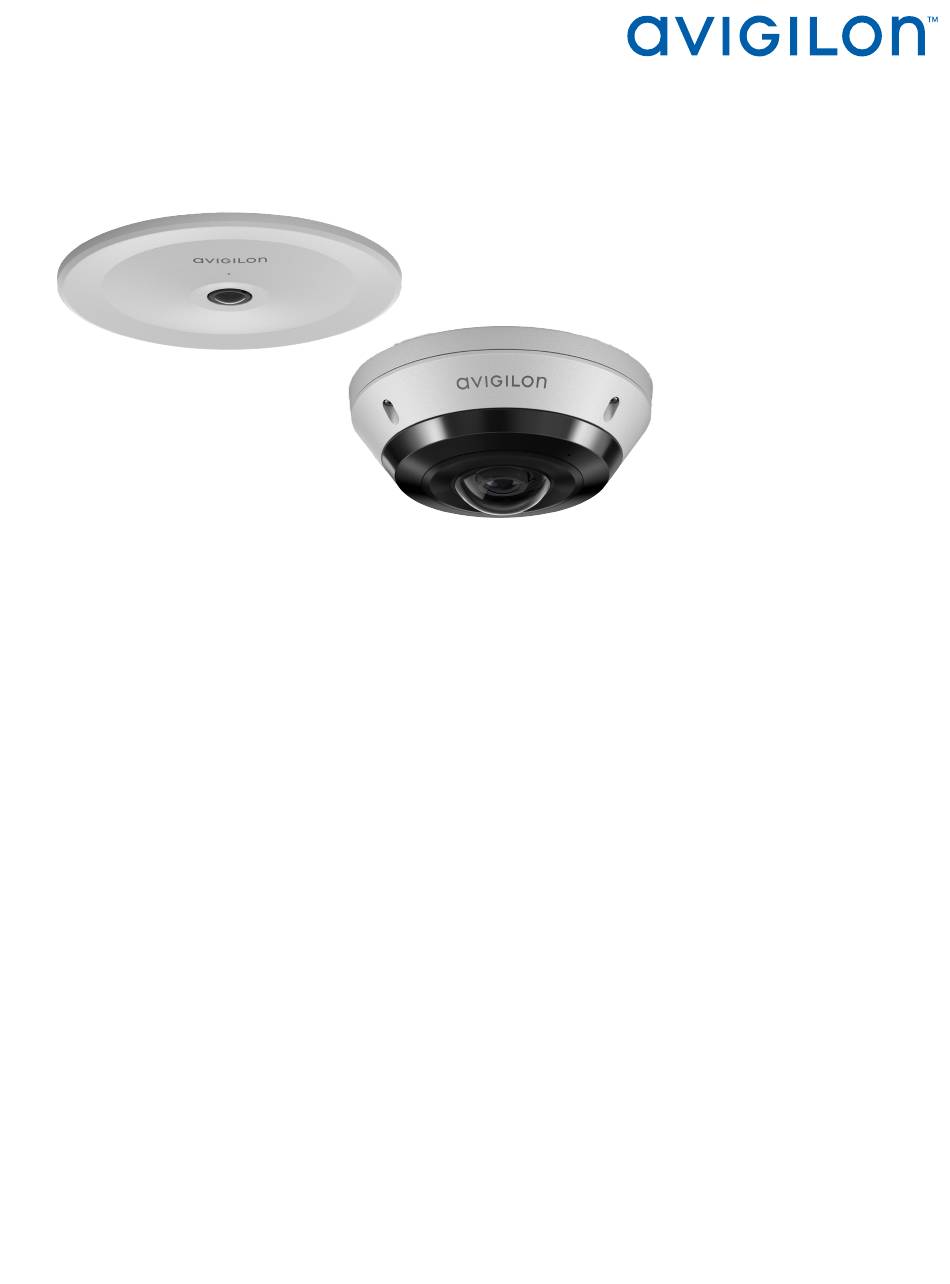

- Seite 1 Installationsanleitung Avigilon™ H5A-Fisheye-Kameramodelle: 8.0C-H5A-FE-DO1 12.0W-H5A-FE-DO1 8.0C-H5A-FE-DO1-IR 12.0W-H5A-FE-DO1-IR 8.0C-H5A-FE-DC1 12.0W-H5A-FE-DC1...
-
Seite 2: Wichtige Sicherheitsinformationen
Gegenstände), Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Verwenden Sie bei der Reinigung des Gehäuses keine starken Reinigungs- oder Scheuermittel. Verwenden Sie nur von Avigilon empfohlenes Zubehör. Das Produkt ist für die Installation an Orten mit beschränktem Zutritt vorgesehen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Genauigkeit der in diesem Dokument enthaltenen Informationen; und (2) ist nicht verantwortlich für die Verwendung von oder auf den Verlass auf die Informationen. Die Avigilon Corporation ist nicht verantwortlich für eventuelle Verluste oder Schäden (einschließlich Folgeschäden), die durch das Vertrauen auf die hierin enthaltenen Informationen entstehen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick H5A-FE-DO - Oberflächenmontage Ansicht der Abdeckung Innenansicht Unteransicht Wandplattenadapter - Ansicht H5A-FE-DC - Deckenmontage Ansicht der Abdeckung Innenansicht Deckenmontage - Ansicht H5A-FE-MT-NPTA - Anhängermontage NPT-Adapter-Ansicht Ansicht: Rahmen für die Hängebefestigung für die Wand Ansicht: Hängebefestigung für die Wand Vorbereitung zur Installation In-Box-Konfiguration vor der Bereitstellung Entfernen der Fisheye-Abdeckung... - Seite 6 Installationsschritte Montage in der richtigen Ausrichtung Mit Hilfe der Indecke Anbauadapter Installieren der Kamerabasis in den Montageadapter Anschließen der Kabel Installieren der Deckenabdeckung Hängemontage Erforderliche Werkzeuge und Materialien Lieferumfang der Kamera Installationsschritte Montieren der Kamera an einer Rohrleitung Hängemontage der Kamera in der Hängebefestigung für die Wand Installieren der Kamera in den NPT-Adapter Anschließen der Kabel Installieren der Fisheye-Abdeckung...
- Seite 7 Beschränkte Garantie und Technischer Support...
-
Seite 8: Überblick
Überblick H5A-FE-DO - Oberflächenmontage Ansicht der Abdeckung 1. Dome-Abdeckung Unzerstörbare Kuppelabdeckung. 2. Manipulationssichere Schrauben Unverlierbare Sterngriffschrauben zur Befestigung der Dome-Abdeckung an der Basis. 3. IR-Strahler Sorgt für Ausleuchtung im IR-Spektrum für unterstützte Kameramodelle. 4. Mikrofon Integrierter Audio-Receiver 5. Leitungsverkleidung Optionale Verkleidung zum Anschließen einer seitlichen 1/2" (18 mm)-EMT-Leitung für die Verkabelung. -
Seite 9: Innenansicht
Innenansicht 1. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. 2. Riemen Verankert die Abdeckung an der Kamerabasis. 3. -
Seite 10: Unteransicht
Die gelbe LED zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. 8. Firmware-Reset-Taste Setzt die Kamera auf die Werkseinstellungen zurück. 9. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 10. E/A-Anschlussblock Ermöglicht das Anschließen externer E/A- und Audiogeräte. 11. -
Seite 11: Wandplattenadapter - Ansicht
Installation herunterfällt. 3. Seriennummernetikett Aufkleber mit Geräteinformationen, Seriennummer des Produkts und Teilenummer 4. Seitliche Leitung - Registerkarte Bei Installationen, bei denen eine Verkabelung durch eine seitliche Leitung erforderlich ist, sollte diese Lasche entfernt und durch das Rohrgehäuse ersetzt werden. 5. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel Wandplattenadapter - Ansicht 1. -
Seite 12: H5A-Fe-Dc - Deckenmontage
UK Standard (Standard-Einzeleingangsdose B — Octagon-Gerätedose C — 4” Gerätedose Montageoberfläche US Standard (Standard-Einzeleingangsdose 4. Orientierungspfosten Orientierungspfosten, der richtig in den Bereich der Kabeleinführungsöffnung der Kamerabasis passt. Der Pfosten verhindert die Installation in der falschen Ausrichtung. H5A-FE-DC - Deckenmontage Ansicht der Abdeckung 1. -
Seite 13: Innenansicht
Innenansicht 1. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. 2. Riemen Verankert die Abdeckung an der Kamerabasis. 3. -
Seite 14: Deckenmontage - Ansicht
Grüne LED enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter Verbindungsstatus-LED-Anzeige auf Seite 61. 8. Link-LED-Anzeige Die gelbe LED zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. 9. Firmware-Reset-Taste Setzt die Kamera auf die Werkseinstellungen zurück. 10. Kabeldurchführung Eine Durchführungsöffnung für die für den Kamerabetrieb erforderlichen Kabel 11. -
Seite 15: H5A-Fe-Mt-Npta - Anhängermontage
H5A-FE-MT-NPTA - Anhängermontage NPT-Adapter-Ansicht Hinweis: Das NPT-Rohr und der Adapter zwischen NPT-Buchse und NPT-Buchse werden nicht von Avigilon geliefert und sollten separat bezogen werden. Wenn Sie jedoch den NPT-Adapter (H5A-FE- MT-NPTA1) verwenden, ist die Kontermutter enthalten. 1. Hängemontage NPT-Adapter Adapter für die Hängemontage für die Kamera für NPT-Rohre und Wandarminstallationen. -
Seite 16: Ansicht: Rahmen Für Die Hängebefestigung Für Die Wand
Adapter zum Anbringen der NPT-Hängebefestigung an einem NPT-Rohrgewinde oder am Wandarm. 4. Kontermutter Kontermutter zur Befestigung der anhängenden NPT-Halterung an einem NPT-Rohr oder Wandarm. 5. 1-1/2"-NPT-Schraubgewinde Standard-1-1 / 2-Zoll-NPT-Gewindehalterung zur Montage der Kamera an einem NPT-Rohr oder Wandarm. 6. Riemen Verbindet sich mit dem Kordelanker an der Kamerabasis. -
Seite 17: Ansicht: Hängebefestigung Für Die Wand
Laschen für die Ausrichtung der Wandhängebefestigung am Rahmen 3. Montagepunkte Punkte zur Fixierung der Wandhängebefestigung am Montagerahmen Ansicht: Hängebefestigung für die Wand 1. 1-1/2" NPT-Schraubgewinde NPS-Innengewinde montieren für Anhänger Kamera Installationen. 2. Schrauben für die Wandhängebefestigung Schrauben zur Fixierung der Wandhängebefestigung am Montagerahmen 3. -
Seite 18: Vorbereitung Zur Installation
Vorbereitung zur Installation In-Box-Konfiguration vor der Bereitstellung Die Kamera ist mit einem vorinstallierten RJ45-Konfigurationskabel ausgestattet, das für Benutzer vorinstalliert ist, die die Kameraeinstellungen vor der Installation der Kamera konfigurieren möchten. Der RJ45-Anschluss am Konfigurationskabel ist über die kleine Klappe an der Seite der Kamerabox zugänglich, um die Konfiguration vor dem Auspacken der Kamera zu vereinfachen. -
Seite 19: Entfernen Der Fisheye-Abdeckung
Entfernen der Fisheye-Abdeckung 1. Entfernen Sie die Abdeckung durch Lösen der Schrauben, die die Abdeckung am Sockel fixieren. Verwenden Sie den mitgelieferten sternförmigen Schraubendreher um die Schrauben zu lösen. Hinweis: Zerkratzen oder berühren Sie die Dome-Kuppel nicht. Die hinterlassenen Fingerabdrücke könnten sich auf die Bildqualität insgesamt auswirken. Halten Sie die Schutzabdeckung außerhalb der Dome-Kuppel, bis die Installation abgeschlossen ist. -
Seite 20: Montage Und Ausrichtung Von Videoanalysekameras
3. Trennen und Entfernen Sie das im Lieferumfang der Kamera vorinstallierte RJ45-Konfigurationskabel. Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon-H5A-Fisheye-Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: ... -
Seite 21: Einführen Eines Ethernet-Kabels Durch Die Einloch-Tülle
Wenn die Kamera im Freien installiert wird, ist es wichtig, dass die Kabel gegen Witterungseinflüsse abgeschirmt werden. Im Lieferumfang der Kamera sind zwei Gummitüllen zum Abdichten der erforderlichen Kabel enthalten: Verwenden Sie die Einloch-Gummitülle für Installationen mit PoE-Strom und benötigen Sie nur das Ethernet-Kabel. -
Seite 22: Einführen Der Kabel Durch Die 3-Loch-Tülle
entspricht. c. Hinweis: Wenn Sie mehrere Kabel benötigen, siehe Einführen der Kabel durch die 3- Loch-Tülle unten, um das 3-Loch-Tüllenverfahren zu befolgen. Einführen der Kabel durch die 3-Loch-Tülle Hinweis: Das Ethernet-Kabel dürfen zum Ausführen dieses Verfahrens nicht vercrimmpt sein. Die Kamera verfügt über einen E/A-Anschluss für Ein-/Ausgabe- und Audioverbindungen, einen externen Stromanschluss und einen Ethernet-Anschluss. - Seite 23 b. Crimpen Sie den Anschluss auf das Ethernet-Kabel. 3. Wenn Sie andere Kabel verwenden, ziehen Sie an einer oder beiden Laschen an der Tülle, um die Sekundärlöcher für die zusätzlichen Kabel zu öffnen. 4. Führen Sie die zusätzlichen Kabel durch die sekundären Tüllenlöcher. Um dünne Kabel durch die Sekundärlöcher zu führen, muss möglicherweise Silikondichtmittel an der Öffnung verwendet werden, um die Wetterbeständigkeit zu gewährleisten.
-
Seite 24: Oberflächenmontage
Kreuzschlitzdreher Nr. 2 – zur Befestigung der Kamera an eine Verteilerdose oder Montagefläche Lieferumfang der Kamera Überprüfen Sie Ihr Kamerapaket für die Oberflächemontage auf folgenden Inhalt: Avigilon H5A-Fisheye-Kamera Montageschablonenaufkleber für das Kameraunterteil Optionaler Wandplattenadapter - für Schaltkasteninstallationen. - Seite 25 Tipp: Bevor Sie die Montageschablone nach dem Schneiden oder Bohren der erforderlichen Löcher entfernen, markieren Sie die Richtung, in die der Ausrichtungspfeil zeigt, oder notieren Sie sie auf andere Weise. Auf diese Weise können Sie das Kameragehäuse bei der Installation in derselben Ausrichtung ausrichten.
-
Seite 26: Montieren Der Kamera An Der Decke Oder Wand
Montieren der Kamera an der Decke oder Wand Führen Sie die folgenden Schritte aus, wenn die erforderlichen Kabel von innen aus der Montagefläche kommen und die Kamera direkt über das Kabelloch montiert werden soll. Wenden Sie dieses Verfahren bei Flächen an, die problemlos durchbohrt werden können und wenn die Kabel unsichtbar verstaut werden sollen. - Seite 27 6. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung. Weitere Informationen finden Sie unter Vorbereitung der Kabel auf Seite 13. 7. Schieben Sie die Gummidichtungstülle mit den erforderlichen Kabeln in die Kabeleinführungsöffnung am Kameraboden. Der Faden um die Tülle sollte mit dem Kabeleingangsloch übereinstimmen. Die Gummitülle sollte fest in das Kabeleingangsloch gedrückt werden, um eine Abdichtung zu schaffen.
-
Seite 28: Montage Der Kamera Über Das Seitliche Leitungseinführungsloch
Montage der Kamera über das seitliche Leitungseinführungsloch Führen Sie die folgenden Schritte aus, wenn die erforderlichen Kabel entlang der Montagefläche verlaufen sollen. Verwenden Sie dieses Verfahren, wenn das Anbohren der Montagefläche schwierig ist, oder wenn die Kabel außerhalb der Montagefläche verlaufen müssen. 1. - Seite 29 2. Richten Sie die Leitung für die Kabel so aus, dass das Ende der Leitung in den Leitungslandebereich der Montageschablone fällt. 3. Hämmern Sie die mitgelieferten Plastikdübel in die Löcher. 4. Ordnen Sie die erforderlichen Kabel durch die Gewindeleitung an und führen Sie sie durch. 5.
- Seite 30 6. Verwenden Sie dieselbe Schraube, um die optionale Leitungsabdeckung an der Position der Kabeleinführungslasche zu installieren. Die Leitungsabdeckung ist mit bis zu 1/2 "Leitungen kompatibel. 7. Ziehen Sie die erforderlichen Kabel durch die Kabelöffnung in der Kameraunterseite. 8. Richten Sie den Aufwärtsausrichtungspfeil auf der Kamerabasis auf den Pfeil auf der Montageschablone aus.
- Seite 31 Tipp: Stellen Sie sicher, dass die Kabel durch den von der Leitungsabdeckung bereitgestellten Raum verlaufen und nicht eingeklemmt sind. 9. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung. Weitere Informationen finden Sie unter Vorbereitung der Kabel auf Seite 13. Montage der Kamera über das seitliche Leitungseinführungsloch...
-
Seite 32: Montieren Der Kamera An Einer Verteilerdose
10. Schieben Sie die Gummidichtungstülle mit den erforderlichen Kabeln in die Kabeleinführungsöffnung am Kameraboden. Der Faden um die Tülle sollte mit dem Kabeleingangsloch übereinstimmen. Die Gummitülle sollte fest in das Kabeleingangsloch gedrückt werden, um eine Abdichtung zu schaffen. Montieren der Kamera an einer Verteilerdose Führen Sie die folgenden Schritte aus, wenn die erforderlichen elektrischen Komponenten und die Kabel in einer elektrischen Schalterdose innerhalb der Montagefläche verstaut werden müssen. - Seite 33 Wandplatte nach oben oben befindet. Andernfalls wird das Videobild gedreht. Weitere Informationen finden Sie unter Montage in der richtigen Ausrichtung auf Seite 17. 3. Verwenden Sie die mitgelieferten Maschinenschrauben um den Wandplattenadapter an der elektrischen Schalterdose zu sichern. 4. Ziehen Sie die erforderlichen Kabel durch die Verteilerdose und durch eine Kabeldurchführung in der Wandplatte.
- Seite 34 5. Richten Sie den Aufwärtsausrichtungspfeil auf der Kamerabasis auf den Pfeil auf dem Wandplattenadapter aus. Richten Sie die Montageschlitze an der Kamerabasis an den Montagepfosten am Wandplattenadapter aus und schieben Sie die Kamerabasis auf den Adapter. Montieren der Kamera an einer Verteilerdose...
- Seite 35 6. Drehen Sie den Kameraboden im Uhrzeigersinn, bis die Pfosten am rechten Ende der Montageschlitze anliegen. 7. Ziehen Sie die Montagepfosten fest, um die Kamerabasis zu befestigen. 8. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung. Weitere Informationen finden Sie unter Vorbereitung der Kabel auf Seite 13.
-
Seite 36: Anschließen Der Kabel
9. Schieben Sie die Gummidichtungstülle mit den erforderlichen Kabeln in die Kabeleinführungsöffnung am Kameraboden. Der Faden um die Tülle sollte mit dem Kabeleingangsloch übereinstimmen. Die Gummitülle sollte fest in das Kabeleingangsloch gedrückt werden, um eine Abdichtung zu schaffen. Anschließen der Kabel Die Position der verschiedenen Anschlüsse und Status-LEDs entnehmen Sie den Diagrammen im Abschnitt „Überblick“. -
Seite 37: Installieren Der Fisheye-Abdeckung
1. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss der Kamera (RJ45-Anschluss). 2. Wenn die Kamera an externe Geräte angeschlossen ist, schließen Sie die E/A- oder Audiokabel an den E/A-Anschlussblock an. Weitere Informationen finden Sie unter Anschließen an externe Audio- und E/A-Geräte auf Seite 59. - Seite 38 1. Befestigen Sie die Sicherheitskordel an der Abdeckung. 2. Befestigen Sie die Abdeckung an der Basis und ziehen Sie die Schrauben mit dem sternförmigen Schraubenzieher fest. 3. Entfernen Sie die Plastikabdeckung von der Dome-Kuppel. Installieren der Fisheye-Abdeckung...
-
Seite 39: Deckenmontage
Kleiner Schlitzschraubendreher mit 5/64" oder 2 mm Klingenbreite zum Anschließen der Stromversorgung, falls kein PoE verwendet wird Lieferumfang der Kamera Überprüfen Sie Ihr Kamerapaket für die Oberflächemontage auf folgenden Inhalt: Avigilon H5A-Fisheye-Deckenkamer Deckenmontageadapter Deckenkameraabdeckung Sternförmiger Schraubendreher ... - Seite 40 andere Weise. Auf diese Weise können Sie das Kameragehäuse bei der Installation in derselben Ausrichtung ausrichten. Stellen Sie bei der Installation der Kamera an einer Wand sicher, dass der Ausrichtungspfeil nach oben zeigt (siehe Abbildung unten). Montage in der richtigen Ausrichtung...
-
Seite 41: Mit Hilfe Der Indecke Anbauadapter
Mit Hilfe der Indecke Anbauadapter Wenn die Kamera in eine Decke eingebaut werden muss, installieren Sie zuerst den Deckenmontageadapter an der Decke. Hinweis: Die maximal unterstützte Deckendicke beträgt 32 mm (1,25"). 1. Verwenden Sie die Montageschablone für die Deckeninstallation, um eine Öffnung für die Kamera in die Decke zu schneiden. - Seite 42 2. Stecken Sie den Montage-Adapter in das Loch in der Decke und führen Sie dann die erforderlichen Kabel durch den Adapter. Stellen Sie sicher, dass der Ausrichtungspfeil auf dem Adapter in die gleiche Richtung zeigt wie auf der Montageschablone. 3. Ziehen Sie die elastische Klammerhalterung, die die Klemmen in Position halten, ab. Mit Hilfe der Indecke Anbauadapter...
- Seite 43 4. Schieben Sie die orangenen Klemmengriffe nach oben, damit die Metallarme aus dem Anbauadapter herausragen. 5. Kneifen Sie mit dem Daumen an der Außenkante des Anbauadapters und dem Zeigefinger auf einem der Ziehpunkte der orangenen Klemme die Klemme nach unten bis sie befestigt ist. Mit Hilfe der Indecke Anbauadapter...
-
Seite 44: Installieren Der Kamerabasis In Den Montageadapter
6. Wiederholen the zurück schritt on the other side. Stellen Sie sicher, dass beide Klammern gerade und horizontal verlaufen. Installieren der Kamerabasis in den Montageadapter Nach der Installation der Anbauadapter montieren Sie die Kamera an den Adapter Basis. 1. Befestigen Sie das Band am Anbauadapter am Anker an Kamerabasis. 2. - Seite 45 Sie die Montageschlitze an der Kamerabasis an den Montagepfosten am Deckenadapter aus und schieben Sie die Kamerabasis auf den Adapter. 4. Drehen Sie die Kamerabasis im Uhrzeigersinn, bis sich die Pfosten am rechten Ende der Montageschlitze befinden und sich die Ausrichtungsfunktion in der verriegelten Position befindet. Installieren der Kamerabasis in den Montageadapter...
- Seite 46 5. Ziehen Sie die Montagepfosten fest, um die Kamerabasis zu befestigen. Stellen Sie sicher, dass die Ausrichtungspfeile auf dem Deckenadapter und der Kamerabasis in dieselbe Richtung zeigen. 6. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung. Weitere Informationen finden Sie unter Vorbereitung der Kabel auf Seite 13.
-
Seite 47: Anschließen Der Kabel
7. Installieren Sie die Öse in das Loch an der Kamerabasis. Stellen Sie sicher, dass der Tüllenflansch auf der Innen- und Außenseite des Kabellochs fest sitzt. 8. Verwenden Sie die Kabelklemme, um das Ethernet-Kabel in der richtigen Position zu halten. Anschließen der Kabel Die Position der verschiedenen Anschlüsse und Status-LEDs entnehmen Sie den Diagrammen im Abschnitt... -
Seite 48: Installieren Der Deckenabdeckung
1. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss der Kamera (RJ45-Anschluss). 2. Wenn die Kamera an externe Geräte angeschlossen ist, schließen Sie die E/A- oder Audiokabel an den E/A-Anschlussblock an. Weitere Informationen finden Sie unter Anschließen an externe Audio- und E/A-Geräte auf Seite 59. - Seite 49 1. Befestigen Sie das Sicherheitskordel an der Deckenabdeckung. 2. Schieben Sie die Deckenabdeckung auf die Kamerabasis. 3. Drehen Sie die Abdeckung im Uhrzeigersinn, während Sie sie nach oben drücken, damit sie einrastet. Installieren der Deckenabdeckung...
-
Seite 50: Hängemontage
Wenn Sie den NPT-Adapter (H5A-FE-MT-NPTA1) installieren, benötigen Sie: 1-1/2“ NPT Rohrbuchse an Rohrbuchsenadapter NTP-Rohrgewinde Lieferumfang der Kamera Überprüfen Sie Ihr Kamerapaket für die Oberflächemontage auf folgenden Inhalt: Avigilon H5A-Fisheye-Kamera Montageschablonenaufkleber für das Kameraunterteil Optionaler Wandplattenadapter - für Schaltkasteninstallationen. Sternförmiger Schraubendreher ... -
Seite 51: Montieren Der Kamera An Einer Rohrleitung
NPT-Adapter (H5A-FE-MT-NPTA1). Hinweis: Für dieses Verfahren sind ein 1-1/2-Zoll-NPT-Buchse-zu-NPT-Buchse-Adapter und ein Rohr erforderlich, die nicht von Avigilon geliefert werden und separat bezogen werden sollten. Es wird empfohlen, die NPT-Hängebefestigung an ein 1-1/2"-Rohrgewinde zu montieren. 1. Ziehen Sie die erforderlichen Kabel durch die NPT-Rohrgewindeleitung. -
Seite 52: Hängemontage Der Kamera In Der Hängebefestigung Für Die Wand
5. Ziehen Sie die Kontermutter vorsichtig fest, bis der NPT-Adapter an der Rohrleitung befestigt ist. Hängemontage der Kamera in der Hängebefestigung für die Wand Wenn die Kamera die Anhänger Wandhalterung verwendet werden, müssen Sie auch den NPT-Adapter zu installieren. 1. Bestimmen Sie, wo die Kabel in die Hängebefestigung für die Wand eingeführt werden. ... - Seite 53 3. Befestigen Sie den Wandmontagerahmen an der Montagefläche. 4. Setzen Sie die Hängefestigung für die Wand über den Befestigungszungen der Halterung ein. Hängemontage der Kamera in der Hängebefestigung für die Wand...
- Seite 54 5. Ziehen Sie die benötigten Kabel durch die bevorzugte Kabeldurchführungsöffnung an der Wandhalterung. Bei Verwendung der Rohreingangsöffnung, ziehen Sie die Kabel durch das Rohr und die Wandhalterung. Bringen Sie das Gewindedichtungsband an der Rohrleitung an, und schrauben Sie sie in die Rohreingangsöffnung. 6.
-
Seite 55: Installieren Der Kamera In Den Npt-Adapter
8. Ziehen Sie die Kontermutter vorsichtig fest, bis der NPT-Adapter an der Wandhalterung befestigt ist. Installieren der Kamera in den NPT-Adapter Vor der Installation der Kamera müssen Sie zunächst entweder die Wandhalterung oder die NPT- Rohrhalterung vorbereiten. Hinweis: Die folgenden Schritte zeigen die Installation der Kamera in einem NPT-Adapter, der auf Installieren der Kamera in den NPT-Adapter... - Seite 56 einem Rohr installiert ist. Die Schritte zum Installieren der Kamera an der Wandhalterung sind dieselben. 1. Befestigen Sie das Sicherheitskordel an der Kamerabasis. Führen Sie die erforderlichen Kabel durch die Kabeldurchführung. 2. Richten Sie die Montageschlitze an der Kamerabasis an den Montagepfosten am NPT-Adapter aus und schieben Sie die Kamerabasis auf den Adapter.
- Seite 57 3. Drehen Sie den Kameraboden im Uhrzeigersinn, bis die Pfosten am rechten Ende der Montageschlitze anliegen. 4. Ziehen Sie die Montagepfosten fest, um die Kamerabasis zu befestigen. Installieren der Kamera in den NPT-Adapter...
- Seite 58 5. Ziehen Sie die erforderlichen Kabel durch die Gewindeleitung. Weitere Informationen finden Sie unter Vorbereitung der Kabel auf Seite 13. 6. Schieben Sie die Gummidichtungstülle mit den erforderlichen Kabeln in die Kabeleinführungsöffnung am Kameraboden. Der Faden um die Tülle sollte mit dem Kabeleingangsloch übereinstimmen. Die Gummitülle sollte fest in das Kabeleingangsloch gedrückt werden, um eine Abdichtung zu schaffen.
-
Seite 59: Anschließen Der Kabel
Anschließen der Kabel Die Position der verschiedenen Anschlüsse und Status-LEDs entnehmen Sie den Diagrammen im Abschnitt „Überblick“. 1. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss der Kamera (RJ45-Anschluss). 2. Wenn die Kamera an externe Geräte angeschlossen ist, schließen Sie die E/A- oder Audiokabel an den E/A-Anschlussblock an. -
Seite 60: Installieren Der Fisheye-Abdeckung
3. Schalten Sie die Kamera mit einer der folgenden Methoden ein: Strom über Ethernet (PoE) Klasse 3 – bei verfügbarem PoE leuchten die LEDs auf. Für Kameras mit IR-LEDs ist PoE+, IEEE 802.3at Klasse 4-Leistung für maximale LED- Leistung erforderlich. - Seite 61 1. Befestigen Sie die Sicherheitskordel an der Abdeckung. 2. Befestigen Sie die Abdeckung an der Basis und ziehen Sie die Schrauben mit dem sternförmigen Schraubenzieher fest. 3. Entfernen Sie die Plastikabdeckung von der Dome-Kuppel. Installieren der Fisheye-Abdeckung...
-
Seite 62: Anschließen An Die Kamera
Avigilon Camera Configuration Tool. Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. Weitere Informationen finden Sie im AvigilonControl Center Client-Benutzerhandbuch. -
Seite 63: Zugreifen Auf Den Live-Videostream
2. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera-Weboberfläche. (Optional) Aktivieren des Mikrofons Die Kamera verfügt über ein internes Mikrofon und ist mit einem Schalter versehen, mit dem das Mikrofon... -
Seite 64: Konfigurieren Des Mikrofons
physisch aktiviert beziehungsweise deaktiviert werden kann. Der Mikrofon-Schalter befindet sich standardmäßig in der Position OFF (Aus). Es wird empfohlen, das Mikrofon zu aktivieren, bevor die Kamera an ihrem Zielort installiert wird. 1. Der Mikrofonschalter befindet sich am Gehäuse der Kamera. 2. -
Seite 65: Konfigurieren Der Kamera
Camera Configuration Tool konfigurieren. Weitere Informationen finden Sie im Benutzerhandbuch zum Avigilon Camera Configuration Tool. Wenn die Kamera mit dem Avigilon Control Center-System verbunden ist, können Sie die Kamera mithilfe der Client-Software konfigurieren. Weitere Informationen finden Sie im Avigilon Control Center Client-Benutzerhandbuch. -
Seite 66: Kabelanschlüsse
Kabelanschlüsse Anschließen einer externen Stromquelle Sollte PoE nicht verfügbar sein, muss die Kamera über die abnehmbaren Stromanschlussleiste mit Strom versorgt werden. Die Position der Stromanschlussleiste entnehmen Sie bitte dem Überblick-Abschnitt. Führen Sie die folgenden Schritte aus, um die Stromanschlussleiste mit Strom zu versorgen: 1. - Seite 67 1. Digitaler Ausgang: Bei Aktivität ist der Ausgang intern mit dem Massepunkt verbunden. Bei Inaktivität ist der Schaltkreis offen. Die maximale Last beträgt 25 V (Gleichstrom), 120 mA. 2. Masse 3. Digitaler Eingang: Verbinden Sie zur Aktivierung den Eingang mit dem Massepunkt. Stellen Sie zur Deaktivierung keine Verbindung her, oder legen Sie 3 - 15 V an.
-
Seite 68: Verbindungsstatus-Led-Anzeige
Verbunden mit der Netzwerk-Videomanagementsoftware oder einem ACC™-Server. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP- Kamera-Weboberfläche. Fehlerbehebung bei Netzwerkverbindungen und LED- Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung... - Seite 69 Verhalten der Kommunikations-LED Vorgeschlagene Lösung Beide LEDs sind aus und die Überprüfen Sie die Allgemeine Setup-Seite in der Kamera ist nicht angeschlossen Weboberfläche der Kamera, um sicherzustellen, dass die LEDs oder es wird kein Video gestreamt nicht deaktiviert sind. Wenn die LEDs nicht deaktiviert sind, führen Sie eine Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch.
-
Seite 70: Auf Werkseinstellungen Zurücksetzen
Auf Werkseinstellungen zurücksetzen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: 1. -
Seite 71: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Hinweis: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera-Weboberfläche. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). -
Seite 72: Reinigung
Reinigung Dome-Kuppel Wenn das Videobild in bestimmten Bereichen verschwommen oder unklar ist, muss u. U. die Dome-Kuppel gereinigt werden. Hinweis: Das Reinigen der Dome-Kuppel gilt nicht für Deckenmodelle, da diese keine Dome-Kuppel haben. Seien Sie vorsichtig, wenn Sie das Objektiv reinigen müssen. Besorgen Sie sich einen Objektivreinigungstupfer und eine Lösung und befolgen Sie die Anweisungen zur Reinigung. -
Seite 73: Beschränkte Garantie Und Technischer Support
Beschränkte Garantie und Technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact. Beschränkte Garantie und Technischer Support...
