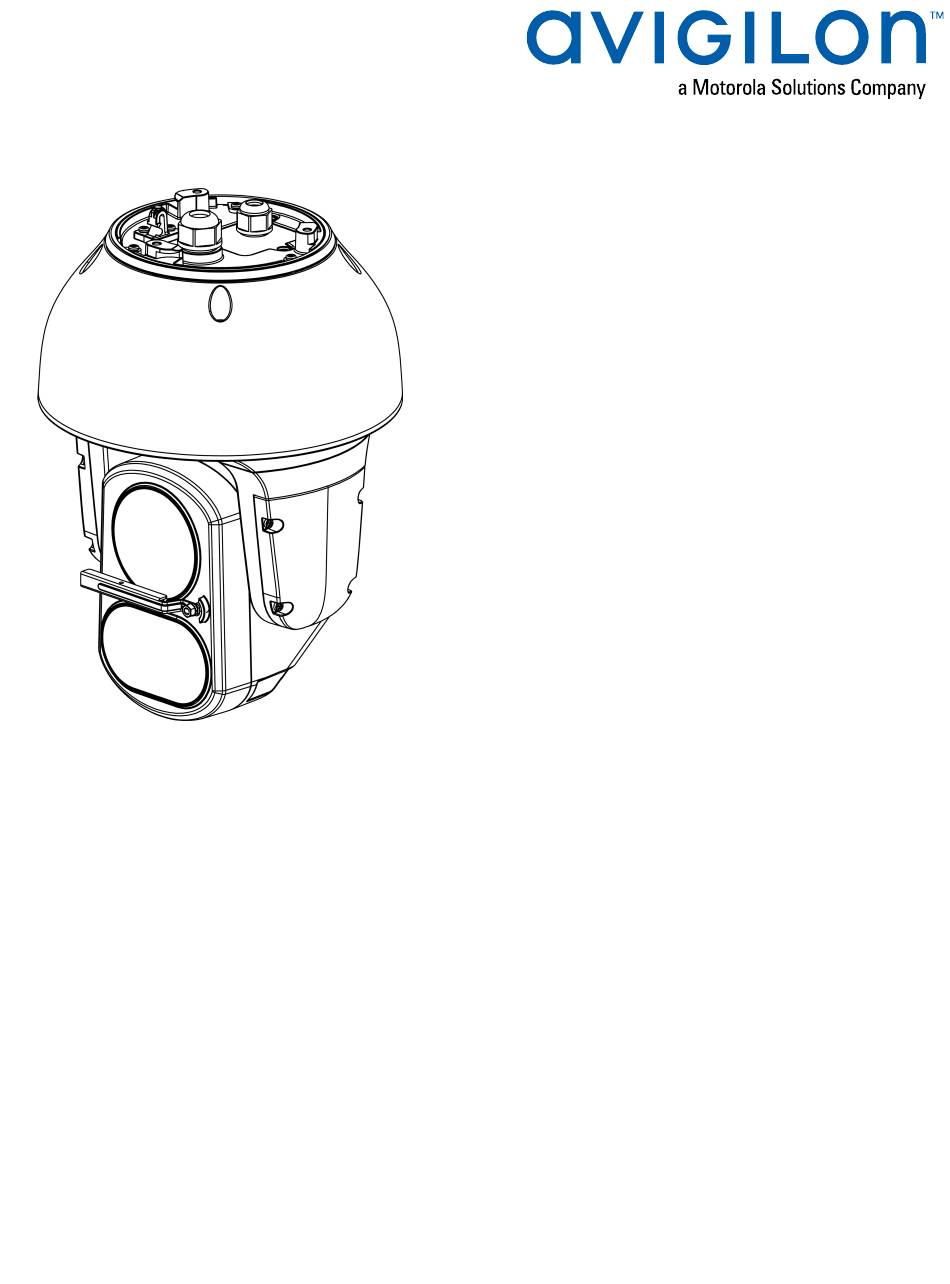

- Seite 1 Installationsanleitung Avigilon H4 PTZ-Kamera mit IR-Modellen: 1.0C-H4IRPTZ-DP45, 1.0C-H4IRPTZ-DP45-WP, 2.0C-H4IRPTZ- DP30 und 2.0C-H4IRPTZ-DP30-WP...
-
Seite 2: Wichtige Sicherheitsinformationen
24VDC±10 %, 75 W min. oder einem Microsemi PD-9601G/AC Power over Ethernet (PoE) Mid-span- Injektor vorgesehen. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Empfänger angeschlossen ist. Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
© 2020, Avigilon Corporation. Alle Rechte vorbehalten. AVIGILON, das AVIGILON Logo, AVIGILON CONTROL CENTER und ACC sind Marken der Avigilon Corporation. ONVIF ist eine Marke von Onvif, Inc. Bei den anderen in diesem Dokument genannten Produktnamen kann es sich um die Marken der jeweiligen Inhaber handeln. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Rückansicht Vorderansicht Draufsicht Ansicht: Hängebefestigung für die Wand Ansicht: NPT-Hängebefestigung Installation Lieferumfang Installationsschritte Installation des Montageadapters Installieren der Hängevorrichtung für die Wand Installation der NPT-Halterung Anschließen der Kabel Sichern der PTZ-Kamera (Optional) Konfigurieren des microSD-Kartenspeichers Initialisierung eines Benutzernamens und Passworts der Kamera Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Weitere Informationen... -
Seite 6: Überblick
Überblick Rückansicht 1. Link-LED-Anzeige Zeigt an, ob am Ethernet-Anschluss eine aktive Verbindung besteht. 2. Verbindungsstatus-LED-Anzeige Enthält Informationen zum Gerätebetrieb. Weitere Informationen finden Sie unter Verbindungsstatus- LED-Anzeige auf Seite 23. 3. MicroSD-Kartensteckplatz Geeignet für eine MicroSD-Karte zur integrierten Speicherung. Weitere Informationen finden Sie unter (Optional) Konfigurieren des microSD-Kartenspeichers auf Seite 15. -
Seite 7: Vorderansicht
(Nur für Modelle mit -WP verfügbar.) Eine optionale Waschfunktion kann an dieser Stelle zur Reinigung des Objektivs und des IR-Fensters montiert werden. Verbinden Sie den digitalen Ausgang 1 von der Kamera mit der Waschanlagenpumpe. Dadurch kann die WebUI der Kamera oder Avigilon Control Center die Waschanlage aktivieren, sobald eine Waschgang ausgelöst wird. Weitere Informationen finden Sie im WebUI-Anleitung der Kamera. -
Seite 8: Draufsicht
Draufsicht 1. Haken für Sicherungsleine Die Sicherungsleine wird an der Halterung befestigt, um zu verhindern, dass die Kamera während der Installation herunterfällt. 2. Ethernet-Anschluss Für eine Ethernet-Verbindung zu einem Netzwerk. Die Kommunikation mit dem Server und die Bilddaten-Übertragung laufen über diese Verbindung. Wird auch mit Strom versorgt, wenn es mit einem Netzwerk verbunden ist, das PoE bereitstellt. -
Seite 9: Ansicht: Hängebefestigung Für Die Wand
Ansicht: Hängebefestigung für die Wand 1. Hängebefestigung für die Wand Kamerahalterung für Wand- und andere Montageflächen. 2. Riemen Verbindet sich mit dem Kordelanker an der Kamerabasis. 3. Manipulationssichere Schrauben Unverlierbare Kreuzgriffschrauben zum Fixieren der Dome-Kamera am Montage-Adapter. 4. NPT-Rohrdurchführungsöffnung Ein 3/4”-NPT-Gewindeloch für NPT-Rohrgewindeleitungen Ansicht: Hängebefestigung für die Wand... -
Seite 10: Ansicht: Npt-Hängebefestigung
Ansicht: NPT-Hängebefestigung 1. 1-1/2" NPT-Buchse an NPT-Adapterbuchse Adapter zum Anbringen der NPT-Hängebefestigung an einem NPT-Rohrgewinde. Hinweis: Der Adapter ist kein von Avigilon mitgeliefertes Zubehör und sollte separat bestellt werden. 2. Kontermutter Kontermutter zum Fixieren der NPT-Buchse der Hängebefestigung an der NPT-Buchse 3. -
Seite 11: Installation
Installation Lieferumfang Hinweis: Die Hängebefestigung für die Wand und NPT sind separat erhältlich. Überprüfen Sie Ihr Kamerapaket auf folgenden Inhalt: Avigilon H4-IR-PTZ-Kamera T20 Sternschlüssel T10 Sternschlüssel 3 x RJ-45 Aufcrimp-Stecker Kabelbaum für den Anschluss einer externen Spannungsquelle und von E/A-Kontakten Sprühermontagerahmen und Installationsschrauben (nur für Modelle mit Scheibenwischer) -
Seite 12: Installieren Der Hängevorrichtung Für Die Wand
Verwenden Sie die NPT-Hängebefestigung, wenn Sie die Kamera für eine freihängende Montage an einem 1-1/2”-NPT-Rohr befestigen. Installieren der Hängevorrichtung für die Wand 1. Bestimmen Sie, wo die Kabel in die Hängebefestigung für die Wand eingeführt werden. Wenn die Kabel aus dem Inneren der Montagefläche gezogen werden, verwenden Sie das Kabeleingangsloch auf der Rückseite der Hängebefestigung für die Wand. -
Seite 13: Installation Der Npt-Halterung
4. Befestigen Sie die Wandhalterung an der Montagefläche. 5. Ziehen Sie die Schrauben fest, um die Wandhalterung an der Wand zu fixieren. 6. Verbinden Sie die Sicherheitskordel von der Innenseite der Wandhalterung mit dem Anker an der PTZ-Kamera. Installation der NPT-Halterung Hinweis: Dieses Verfahren erfordert einen 1-1/2"-NPT-Rohrgewindeadapter für zwei Buchsen. - Seite 14 1. Ziehen Sie die erforderlichen Kabel durch die NPT-Rohrleitung. 2. Bringen Sie Gewindedichtungsband an der Rohrleitung an, und schrauben Sie den 1-1/2"-NPT- Anschluss an den NPT-Rohranschlussadapter. 3. Schrauben Sie die Kontermutter auf den NPT-Adapter. 4. Bringen Sie Gewindedichtungsband am NPT-Adapter an und schrauben Sie ihn in den Rohradapter. Stellen Sie sicher, dass die Teile in dieser Reihenfolge von der NPT Rohrleitung an dem Kamera- Adapter montiert werden: a.
-
Seite 15: Anschließen Der Kabel
5. Verbinden Sie die Sicherheitskordel innerhalb der NPT-Halterung mit dem Anker der PTZ-Kamera. Anschließen der Kabel Die Position der verschiedenen Anschlüsse entnehmen Sie bitte den Diagrammen im Abschnitt „Überblick“. Führen Sie folgende Schritte aus, um die für einen ordnungsgemäßen Betrieb erforderlichen Kabel anzuschließen: Hinweis: Die PTZ-Kamera unterstützt keine Kabel mit Tüllen und Entlastung und Spannungsentlastung. - Seite 16 1. Stellen Sie sicher, dass die Sicherheitskordel mit der Kamera verbunden ist. 2. Entfernen Sie die Dichtschraubenkappen oben in der Kamera. 3. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais, Analogvideo, Lautsprecher usw.) haben, verbinden Sie diese mit dem E/A-Anschlusskabel der Kamera. 4.
- Seite 17 5. Führen Sie das Netzwerkkabel über der Stopfbuchsentülle und Kabelverschraubung. 6. Entfernen Sie die E/A-Abdeckung und führen Sie das E/A-Anschlusskabel durch die Stopfbuchsentülle, Kabelverschraubung und E/A-Abdeckung. 7. Ziehen Sie die Kabelverschraubungen der Kabel fest an. Anschließen der Kabel...
- Seite 18 8. Schließen Sie die Stromversorgung und E/A an der Kamera an. Ziehen Sie dann die E/A-Abdeckung fest. 9. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss). Die Link-LED-Anzeige leuchtet auf, sobald eine Netzwerkverbindung hergestellt wurde. Hinweis: Wenn Sie den RJ45-Anschluss von der Kamera entfernen müssen, um ein Netzwerkproblem zu beheben, ziehen Sie das Kabel vorsichtig in Richtung „Sperren“, um den RJ45-Anschluss zu lockern, bevor Sie ihn nach oben abziehen.
-
Seite 19: Sichern Der Ptz-Kamera
Sichern der PTZ-Kamera 1. Schieben Sie die PTZ-Kamera in den Montage-Adapter. Hinweis: Achten Sie darauf, keine Kabel zwischen Kameragehäuse und Montage-Adapter einzuklemmen. Abbildung 3: Schieben der Kamera in den Wandmontage-Adapter. Abbildung 4: Schieben der Kamera in den NPT-Adapter. Hinweis: Wenn Gehäuse und Adapter zueinander ausgerichtet sind, drehen Sie die Kamera, bis Sie einrastet. -
Seite 20: (Optional) Konfigurieren Des Microsd-Kartenspeichers
VORSICHT — Drücken Sie die MikroSD-Karte nicht mit Gewalt in die Kamera, da sowohl Karte als auch Kamera beschädigt werden könnten. 3. Die integrierte Speicherung wird über das Web-Interface der Kamera aktiviert. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H.264 Kamera-Weboberfläche. (Optional) Konfigurieren des microSD-Kartenspeichers... -
Seite 21: Initialisierung Eines Benutzernamens Und Passworts Der Kamera
Weitere Informationen finden Sie unter Avigilon USB Wifi Adapter (USB-WLAN-Adapter) Benutzerhandbuch für das System. Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: Wenn Sie eine Kamera im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. Weitere Informationen finden Sie im Avigilon Control Center Client-Benutzerhandbuch. -
Seite 22: Zugreifen Auf Den Live-Videostream
Verwendung von Zeroconf festgelegt ist, befindet sich die IP-Adresse im Subnetz 169.254.0.0/16. Die IP-Adresseinstellungen können mit einer der folgenden Methoden geändert werden: Webbrowser-Oberfläche des Geräts: http://<IP-Adresse der Kamera>/ Netzwerkvideomanagement-Softwareanwendung (z. B. die Avigilon Control Center™-Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite 25. -
Seite 23: Weitere Informationen
Weitere Informationen zum Einrichten und Verwenden des Geräts finden Sie in den folgenden Anleitungen: Avigilon Control Center Benutzerhandbuch Web Interface Benutzerhandbuch – Avigilon HD H4 und H5 IP-Kameras Avigilon Benutzerhandbuch zum Camera Configuration Tool Erstellen eines Standorts mit Avigilon Videoanalyse Diese Handbücher sind auf... -
Seite 24: Verbindung Mit Stromquellen Und Externen Geräten
Verbindung mit Stromquellen und externen Geräten VORSICHT — Achten Sie darauf, nur Strom an den Hilfsstromdrähten der Kamera anzuschließen, da sonst die Kamera beschädigt wird. Wenn PoE nicht verfügbar ist, kann die Kamera über das Hilfsstromkabel mit 24 V DC oder 24 VAC versorgt werden. - Seite 25 2. Hellgrün (AUDIO_OUT) – Audio-Ausgang (Line-Pegel) 2. Schwarz – Masse (Audio) 3. Hellblau (GND) – Masse für digitale Eingänge und Ausgänge. 4. Gelb (RI_1) - Digitaler Eingang, 1 Relais. Die Eingangsspannung muss unter 0,7 V liegen, um als eine niedrige Eingabe zu registrieren. Die Eingangsspannung darf 5 V nicht überschreiten. 5.
-
Seite 26: Einstellen Der Voreingestellten Startposition
Bevor Sie die voreingestellte Startposition der Kamera konfigurieren können, müssen Sie die Kamera mit einem Standort in der ACC™ Client-Software verbinden. Weitere Informationen zum Hinzufügen von Kameras zu einem Standort und die folgenden Schritte finden Sie im Avigilon Control Center Client- Benutzerhandbuch. - Seite 27 Kamera nicht aktiv gewesen sein muss, bevor sie in die Startposition zurückkehrt. Zur Verwendung der Regelmethode müssen Sie über eine Enterprise-Version oder Standard-Version Version des Avigilon Control Center Systems verfügen. Zum Konfigurieren der PTZ-Kamera zur automatischen Rückkehr zur Startposition, erstellen Sie eine Regel, die folgende Einstellungen enthält: Wählen Sie auf der Seite Regel-Ereignis(se) auswählen PTZ nicht in Betrieb aus.
-
Seite 28: Verbindungsstatus-Led-Anzeige
Blinken pro Sekunde Verbunden Verbunden mit der Netzwerk-Videomanagementsoftware oder einem ACC™-Server. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera- Weboberfläche. Verbindungsstatus-LED-Anzeige... -
Seite 29: Auf Werkseinstellungen Zurücksetzen
Auf Werkseinstellungen zurücksetzen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Abbildung 8: Firmware-Rücksetzschaltfeld unter dem SD-Kartensteckplatz. -
Seite 30: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Hinweis: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Avigilon Benutzerhandbuch zur HD H4 und H5 IP-Kamera-Weboberfläche. 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). -
Seite 31: Reinigung
Waschfunktion und die Scheibenwischer aktiviert werden. Weitere Informationen finden Sie unter Avigilon High Definition H.264 Web-Interface-Benutzerhandbuch. Die Waschfunktion und die Scheibenwischer werden von der Avigilon Control Center Software mit dem PTZ AUX-Befehl aktiviert. Weitere Informationen finden Sie in den Hilfedateien der Software. -
Seite 32: Gehäuse
Gehäuse Verwenden Sie zum Reinigen des Kameragehäuses ein trockenes oder leicht angefeuchtetes Tuch. Verwenden Sie keine starken oder scheuernden Reinigungsmittel. Gehäuse... -
Seite 33: Spezifikationen
Spezifikationen Kamera Objektiv 4,3 bis 129 mm, F/1.6 – F/4,7, Autofokus Audioeingang/-ausgang Line-Pegeleingang und -ausgang microSD Speicher microSD/microSDHC/microSDXC-Steckplatz - Mindestens Klasse 6; Klasse 10/UHS-1 oder höher empfohlen Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF® konforme Version 1.02, 2.00, Profile S (www.onvif.org) Konform mit Version 2.2.0 der Analyseservicespezifikation (Rahmen und Szenenbeschreibungen sind mit VMS von Drittanbietern nicht verfügbar) Geräteverwaltungsprotokolle SNMP v2c... - Seite 34 Gehäuse Hängemontage Oberfläche Pulverbeschichtung, RAL 9003 Neigungsbereich -20° – 90 °, Max. 300 ° / Sekunde max. Schwenkbereich 360°, endlos, Max. 300°/Sekunde max. Elektrischer Stromverbrauch 75 W max 105 VA bei 24 V Wechselstrom Stromquelle VDC: 24 V +/-10 % VAC: 24 Vrms +/-10 %, 50 oder 60 Hz PoE: 95 W PoE (POE-INJ2-95-w) Stromanschluss...
-
Seite 35: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon Garantiebestimmungen für dieses Produkt werden unter avigilon.com/warranty bereitgestellt. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact -us/. Garantiebedingungen und technischer Support...
