Die Lösung für dieses grundlegende Problem ist üblicherweise, entweder die Kompressionsrate zu reduzieren
oder die Attack-Zeit soweit zu verlangsamen, dass die Anstiegsflanken der hohen Frequenzen den Kompressor
ungehindert passieren, bevor die Kompression einsetzt.
Der COMPOSER PRO MDX2200 bietet Ihnen eine weitaus elegantere Lösung für das Problem. Mit Hilfe des
SC FILTER-Schalters können Sie ein Hochpassfilter im Regelsignalweg des Kompressors aktivieren. Dieses
sorgt dafür, dass mittlere und hohe Frequenzen einen stärkeren Einfluss bekommen oder anders ausgedrückt
ein reines Bassignal weniger Kompression auslöst als ein gleichlautes Mitten-/Höhensignal. Ein wesentlicher
Vorteil dieses Verfahrens ist, dass der Frequenzgang des Gesamtsignals unterhalb der mit dem
THRESHOLD-Regler eingestellten Schwelle nicht verändert wird.
Da in der populären Musik die Bassdrums und Bassgitarren meist schon individuell in der Dynamik bearbeitet
werden, eignet sich das Side Chain-Filter ganz besonders für die Summenkompression im Mixdown. Mit
seiner Hilfe lässt sich die Musik verdichten und die Lautheit erhöhen, ohne die eingangs beschriebenen Nachteile
in Kauf nehmen zu müssen.
Beachten Sie bitte, dass wir eine Reihe sehr hochwertiger Equalizer und Enhancer/Exciter anbieten. Diese
sind hervorragend geeignet, einem in der Dynamik bearbeiteten Signal akustisch den letzten Schliff zu geben.
Fordern Sie Unterlagen an!

4.4 Peak Limiter-Sektion

Unabhängig von allen anderen Reglerfunktionen eröffnet der Peak Limiter die Möglichkeit, den maximalen
Spitzenpegel am Ausgang des COMPOSER PRO zu begrenzen. Der Peak Limiter wurde für den Einsatz in
Verbindung mit der Kompressorsektion konzipiert. Unabhängig von deren Funktion können Sie nachfolgende
Geräte vor Signalspitzen, kurzzeitigen Überlastungen und Übermodulationen (Rundfunksender etc.) schützen.
Pegel
5 ms
10
20

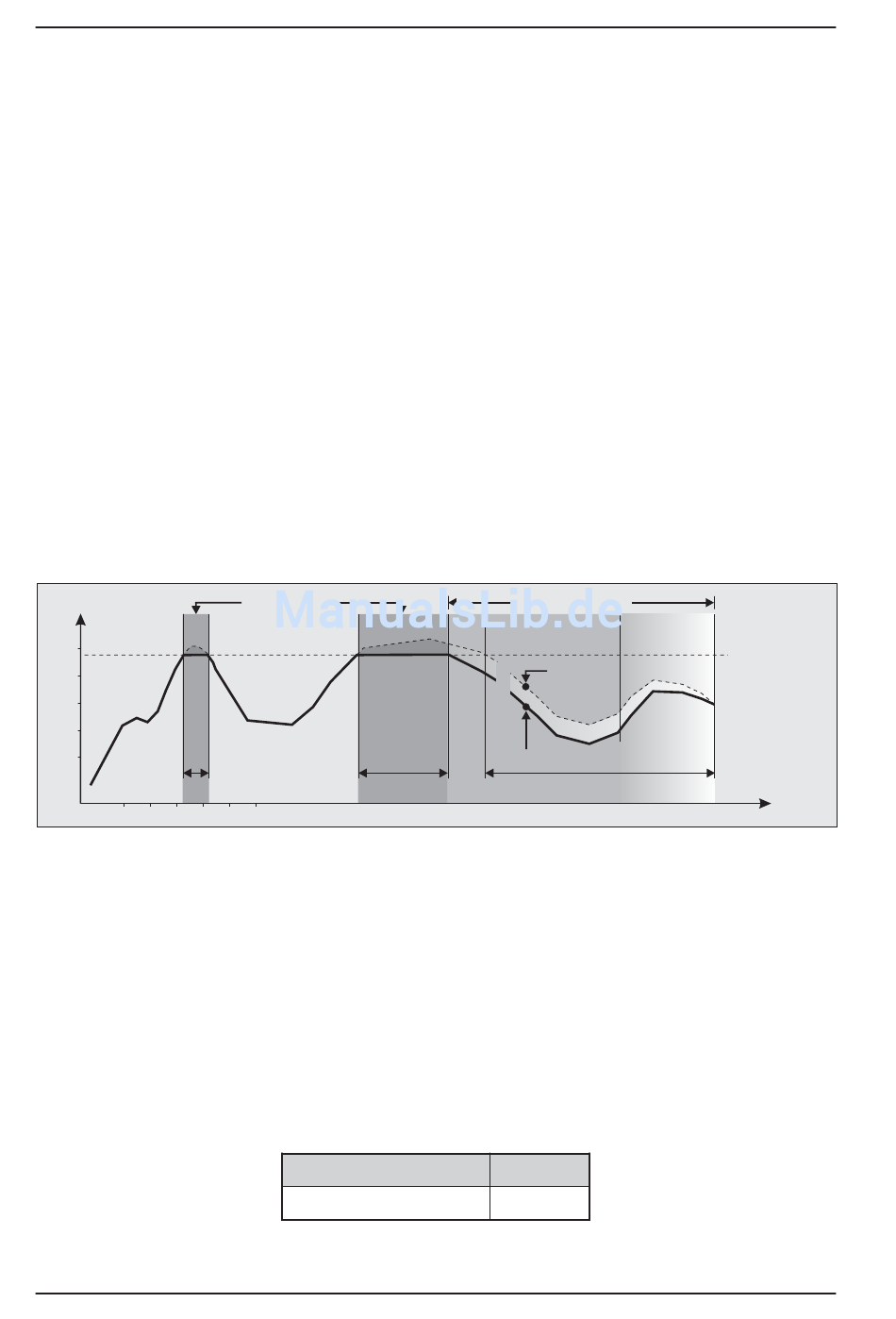

Anhand des Diagramms sehen Sie die Arbeitsweise des IGC-Limiters. Die fett durchgezogene Kurve
kennzeichnet das Ausgangssignal, während die darüberliegende gestrichelte Kurve den Verlauf des
Eingangssignals zeigt. Die zwischen den Kurven liegenden Flächen deuten das Maß der Pegelminderung an.
Die dunklen Flächen stehen dabei für Clipping, d.h. die Signalspitzen werden radikal abgeschnitten, und die
hellere Fläche zeigt die Wirkung des Programm-Limiters. Dieser tritt in Kraft, wenn die eingestellte Schwelle
länger als 20 ms überschritten wird, um das hörbare Clipping auf einen kurzen Moment zu begrenzen. Etwa
1 s nachdem die Schwelle wieder unterschritten wurde, ist die Abschwächung auf 0 dB zurückgegangen, das
Ausgangssignal ist also wieder gleich dem Eingangssignal.

4.4.1 Grundeinstellung der Peak Limiter-Sektion

22
COMPOSER PRO MDX2200
Peak Limiting
20 ms
30
Abb. 4.3: IGC-Charakteristik der Limiter-Sektion
B
e
d
e i
n
u
n
g
s
e
e l
T
H
R
E
S
H
O
L
D
Tab. 4.3: Grundeinstellung der Peak Limiter-Sektion
4. ANWENDUNGSHINWEISE
Programm Limiting
Eingang
Ausgang
m
e
n
e t
S
e t
u l l
n
g
-
R
e
l g
r e
O
F
F
Release
Threshold
ca. 1 s
t/ms
