1.2.2 Das Sicherheitsrelais

In das Konzept des COMPOSER PRO wurden sogenannte Sicherheitsrelais integriert, die das Gerät bei
einem eventuellen Stromausfall oder einem Defekt in der Stromversorgung automatisch in den Bypass-Modus
umschalten. Zudem dienen diese Relais zur Einschaltverzögerung, um gefährliche Knackgeräusche im
Einschaltvorgang zu unterdrücken.
1.2.3 Symmetrische Ein- und Ausgänge
Der BEHRINGER COMPOSER PRO verfügt standardmäßig über elektronisch servo-symmetrierte Ein- und
Ausgänge. Das neuartige Schaltungskonzept weist eine automatische Brummunterdrückung bei symmetrischen
Signalen auf und ermöglicht einen problemlosen Betrieb selbst bei höchsten Pegeln. Extern induziertes
Netzbrummen etc. wird so wirkungsvoll unterdrückt.
Die ebenfalls automatisch arbeitende Servofunktion erkennt den Anschluss von unsymmetrischen
Steckerbelegungen und stellt den Nominalpegel intern um, damit kein Pegelunterschied zwischen Ein- und
Ausgangssignal auftritt (6 dB-Korrektur).

1.2.4 Transformator-symmetrierter Ausgang (Option)

Die Transformator-Symmetrierung hat im Vergleich zur elektronischen Symmetrierung den Vorteil, Geräte
untereinander galvanisch zu trennen. Eventuell vorhandene Potentialunterschiede und Masseschleifen in
Audioinstallationen führen so zu keinen Störungen.
Auf Wunsch sind die in der Rundfunk- und Fernsehtechnik üblichen, hochwertigen Ausgangsübertrager
nachrüstbar. Der von uns eingesetzte BEHRINGER Übertrager OT-1 ist als Zubehör erhältlich und erfüllt höchste
Anforderungen.

2. BEDIENUNGSELEMENTE

Der BEHRINGER COMPOSER PRO weist zwei identisch aufgebaute Kanäle auf und verfügt pro Kanal über
acht beleuchtete Druckschalter, acht Drehregler und 30 LEDs. Für den Stereobetrieb ist zusätzlich der
COUPLE-Schalter vorgesehen:
1
Bei gedrücktem COUPLE-Schalter arbeitet der COMPOSER PRO im Stereomodus, wobei die
Bedienungselemente des linken Kanals die Steuerung beider Audiokanäle übernehmen. Das Steuersignal
für den Regelungsvorgang wird im Stereomodus aus der Summe des linken und rechten Audiosignals
bzw. aus der Summe der über die beiden SC RETURN-Buchsen eingespeisten, externen Audiosignale
gewonnen. Bei Aktivieren des COUPLE-Schalters werden daher mit Ausnahme der IN/OUT-, SC EXT-,
SC MON-, SC FILTER- und I/O-METER-Schalter alle Schalter und Regler von Kanal 2 außer Betrieb
gesetzt. Die Regler von Kanal 1 übernehmen damit die Steuerung von Kanal 2.
Wenn Sie bei aktivierter COUPLE-Funktion die SC EXT-Funktion nutzen möchten, sollten Sie
darauf achten, dass beide SC RETURN-Eingänge mit dem externen Steuersignal verbunden
sind und ebenfalls beide SC EXT-Schalter gedrückt sind.
COMPOSER PRO MDX2200
1

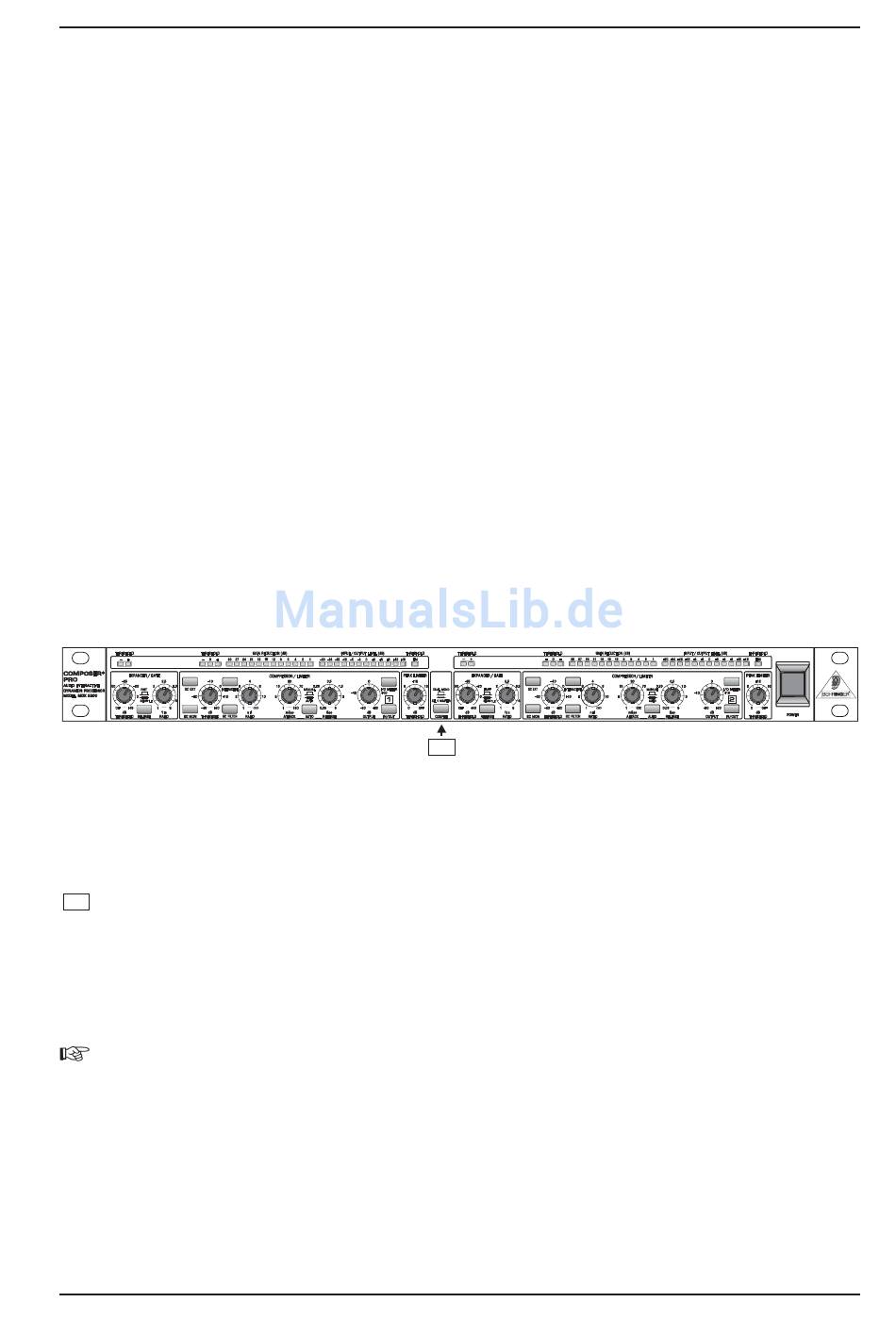

Abb. 2.1: Die Frontseite des COMPOSER PRO
2. BEDIENUNGSELEMENTE 9
