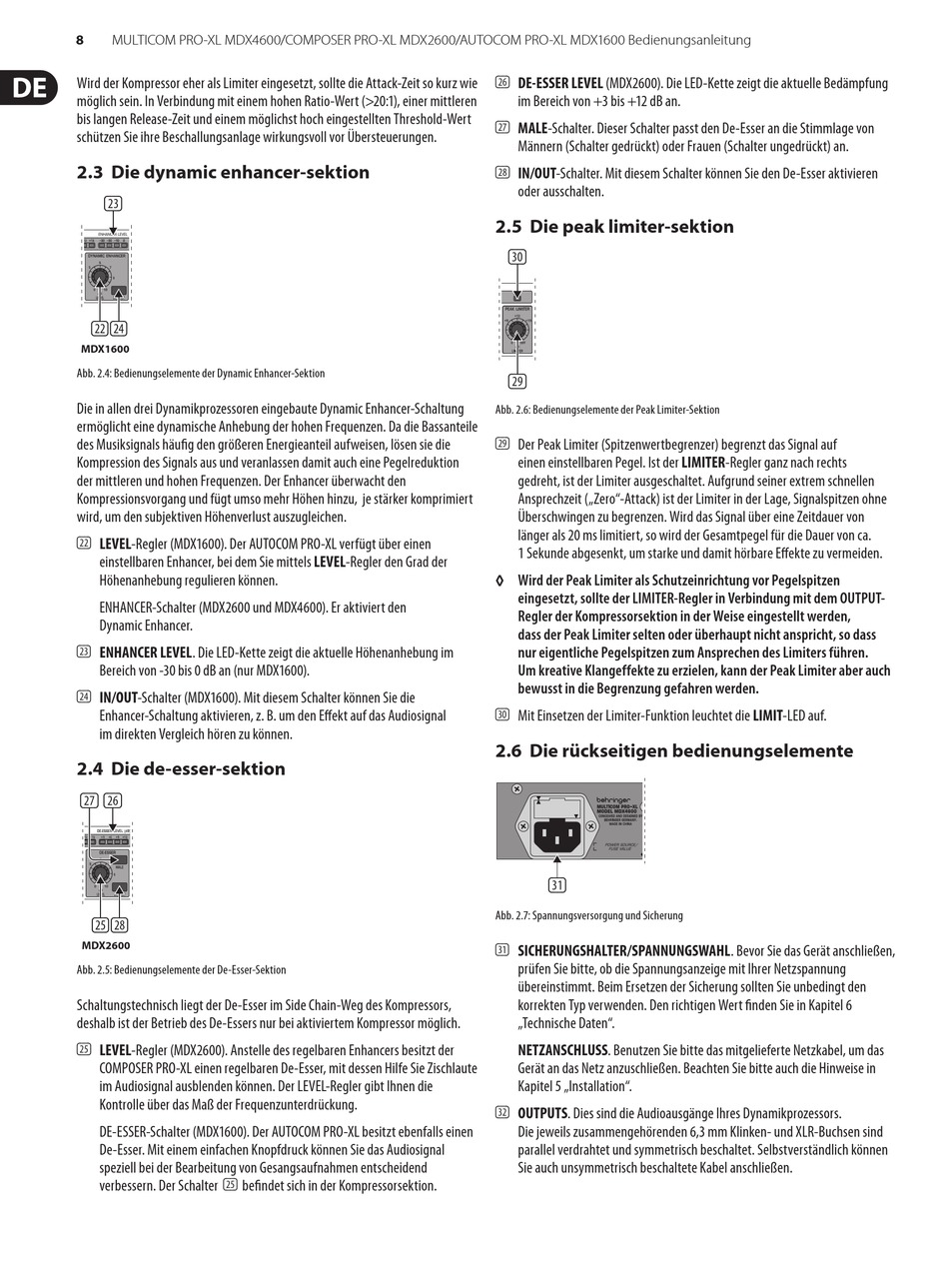

8
MULTICOM PRO-XL MDX4600/COMPOSER PRO-XL MDX2600/AUTOCOM PRO-XL MDX1600 Bedienungsanleitung
Wird der Kompressor eher als Limiter eingesetzt, sollte die Attack-Zeit so kurz wie
möglich sein. In Verbindung mit einem hohen Ratio-Wert (>20:1), einer mittleren
bis langen Release-Zeit und einem möglichst hoch eingestellten Threshold-Wert
schützen Sie ihre Beschal lungs anlage wirkungsvoll vor Übersteuerungen.

2.3 Die dynamic enhancer-sektion

(23)
(22)(24)
MDX1600
Abb. 2.4: Bedienungselemente der Dynamic Enhancer-Sektion
Die in allen drei Dynamikprozessoren eingebaute Dyna mic Enhancer-Schaltung
ermöglicht eine dynamische Anhebung der hohen Frequenzen. Da die Bassanteile
des Musiksignals häufig den größeren Energieanteil aufweisen, lösen sie die
Kompression des Signals aus und veranlassen damit auch eine Pegelreduktion
der mittleren und hohen Frequenzen. Der Enhancer überwacht den
Kompressionsvorgang und fügt umso mehr Höhen hinzu, je stärker komprimiert
wird, um den subjektiven Höhenverlust auszugleichen.
(22) LEVEL-Regler (MDX1600). Der AUTOCOM PRO-XL verfügt über einen
einstellbaren Enhancer, bei dem Sie mittels LEVEL-Regler den Grad der
Höhenanhebung regulieren können.
ENHANCER-Schalter (MDX2600 und MDX4600). Er aktiviert den
Dynamic Enhancer.
(23) ENHANCER LEVEL. Die LED-Kette zeigt die aktuelle Höhenanhebung im
Bereich von -30 bis 0 dB an (nur MDX1600).
(24) IN/OUT-Schalter (MDX1600). Mit diesem Schalter können Sie die
Enhancer-Schaltung aktivieren, z. B. um den Effekt auf das Audiosignal
im direkten Vergleich hören zu können.

2.4 Die de-esser-sektion

(27)
(26)
(25)(28)
MDX2600
Abb. 2.5: Bedienungselemente der De-Esser-Sektion
Schaltungstechnisch liegt der De-Esser im Side Chain-Weg des Kompressors,
deshalb ist der Betrieb des De-Essers nur bei aktiviertem Kompressor möglich.
(25) LEVEL-Regler (MDX2600). Anstelle des regelbaren Enhancers besitzt der
COMPOSER PRO-XL einen regelbaren De-Esser, mit dessen Hilfe Sie Zischlaute
im Audiosignal ausblenden können. Der LEVEL-Regler gibt Ihnen die
Kontrolle über das Maß der Frequenzunterdrückung.
DE-ESSER-Schalter (MDX1600). Der AUTOCOM PRO-XL besitzt ebenfalls einen
De-Esser. Mit einem einfachen Knopfdruck können Sie das Audiosignal
speziell bei der Bearbeitung von Gesangs aufnahmen entscheidend
verbessern. Der Schalter (25) befindet sich in der Kompressor sektion.
(26) DE-ESSER LEVEL (MDX2600). Die LED-Kette zeigt die aktuelle Bedämpfung
im Bereich von +3 bis +12 dB an.
(27) MALE-Schalter. Dieser Schalter passt den De-Esser an die Stimmlage von
Männern (Schalter gedrückt) oder Frauen (Schalter ungedrückt) an.
(28) IN/OUT-Schalter. Mit diesem Schalter können Sie den De-Esser aktivieren
oder ausschalten.

2.5 Die peak limiter-sektion

(30)
(29)
Abb. 2.6: Bedienungselemente der Peak Limiter-Sektion
(29) Der Peak Limiter (Spitzenwertbegrenzer) begrenzt das Signal auf
einen einstellbaren Pegel. Ist der LIMITER-Regler ganz nach rechts
gedreht, ist der Limiter ausgeschaltet. Aufgrund seiner extrem schnellen
Ansprechzeit („Zero"-Attack) ist der Limiter in der Lage, Signalspitzen ohne
Überschwingen zu begrenzen. Wird das Signal über eine Zeitdauer von
länger als 20 ms limitiert, so wird der Gesamtpegel für die Dauer von ca.
1 Sekunde abgesenkt, um starke und damit hörbare Effekte zu vermeiden.
Wird der Peak Limiter als Schutzeinrichtung vor Pegelspitzen
eingesetzt, sollte der LIMITER-Regler in Verbindung mit dem OUTPUT-
Regler der Kom pressor sektion in der Weise eingestellt werden,
dass der Peak Limiter selten oder überhaupt nicht anspricht, so dass
nur eigentliche Pegelspitzen zum Ansprechen des Limiters führen.
Um kreative Klangeffekte zu erzielen, kann der Peak Limiter aber auch
bewusst in die Begrenzung gefahren werden.
(30) Mit Einsetzen der Limiter-Funktion leuchtet die LIMIT-LED auf.
2.6 Die rückseitigen bedienungselemente
(31)
Abb. 2.7: Spannungsversorgung und Sicherung
(31) SICHERUNGSHALTER/SPANNUNGSWAHL. Bevor Sie das Gerät anschließen,
prüfen Sie bitte, ob die Span nungs anzeige mit Ihrer Netzspannung
übereinstimmt. Beim Ersetzen der Sicherung sollten Sie unbedingt den
korrekten Typ verwenden. Den richtigen Wert finden Sie in Kapitel 6
„Technische Daten".
NETZANSCHLUSS. Benutzen Sie bitte das mitgelieferte Netzkabel, um das
Gerät an das Netz anzuschließen. Beachten Sie bitte auch die Hinweise in
Kapitel 5 „Installation".
(32) OUTPUTS. Dies sind die Audioausgänge Ihres Dynamik prozessors.
Die jeweils zusammengehörenden 6,3 mm Klinken- und XLR-Buchsen sind
parallel verdrahtet und sym metrisch beschaltet. Selbstverständlich können
Sie auch unsym metrisch beschaltete Kabel anschließen.
