4.3.3. Oberwellenanalyse der Spannung (nur HT4022)

1. Wählen Sie die "
2. Halten Sie dann die "
"THD%" im Display erscheint
3. Verbinden Sie die rote Messleitung mit der V/ Buchse, und die schwarze Messleitung
mit der COM Buchse. Um die Handhabung zu vereinfachen stecken Sie die
Schutzkappe auf und befestigen eine der Testleitungen daran. (s. Abb. 3).
4. Verbinden Sie die Prüfspitzen mit dem gewünschten Stromkreis (s. Abb. 6). Die
Gesamtverzerrung wird auf dem Display angezeigt (Symbol "THD%" wird auf dem
Display angezeigt)
5. Die Tasten H and H ermöglichen die Anzeige der prozentualen Angabe der
einzelnen Oberwellen (von DC bis zur 25
den Wert der 3. Oberwelle in % an).
6. Drücken Sie die
anzeigen zu lassen.
7. Drücken Sie die "
wechseln. (s. § 4.3.1)
1.800.561.8187
 Die maximale Eingangsspannung beträgt 600V. Versuchen Sie nicht,
irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das
Überschreiten der Grenzwerte könnte einen elektrischen Schock
verursachen und das Messgerät beschädigen.
 Die Oberwellenmessung der Spannung ist nur für AC Spannungen über
die Messleitungen möglich.

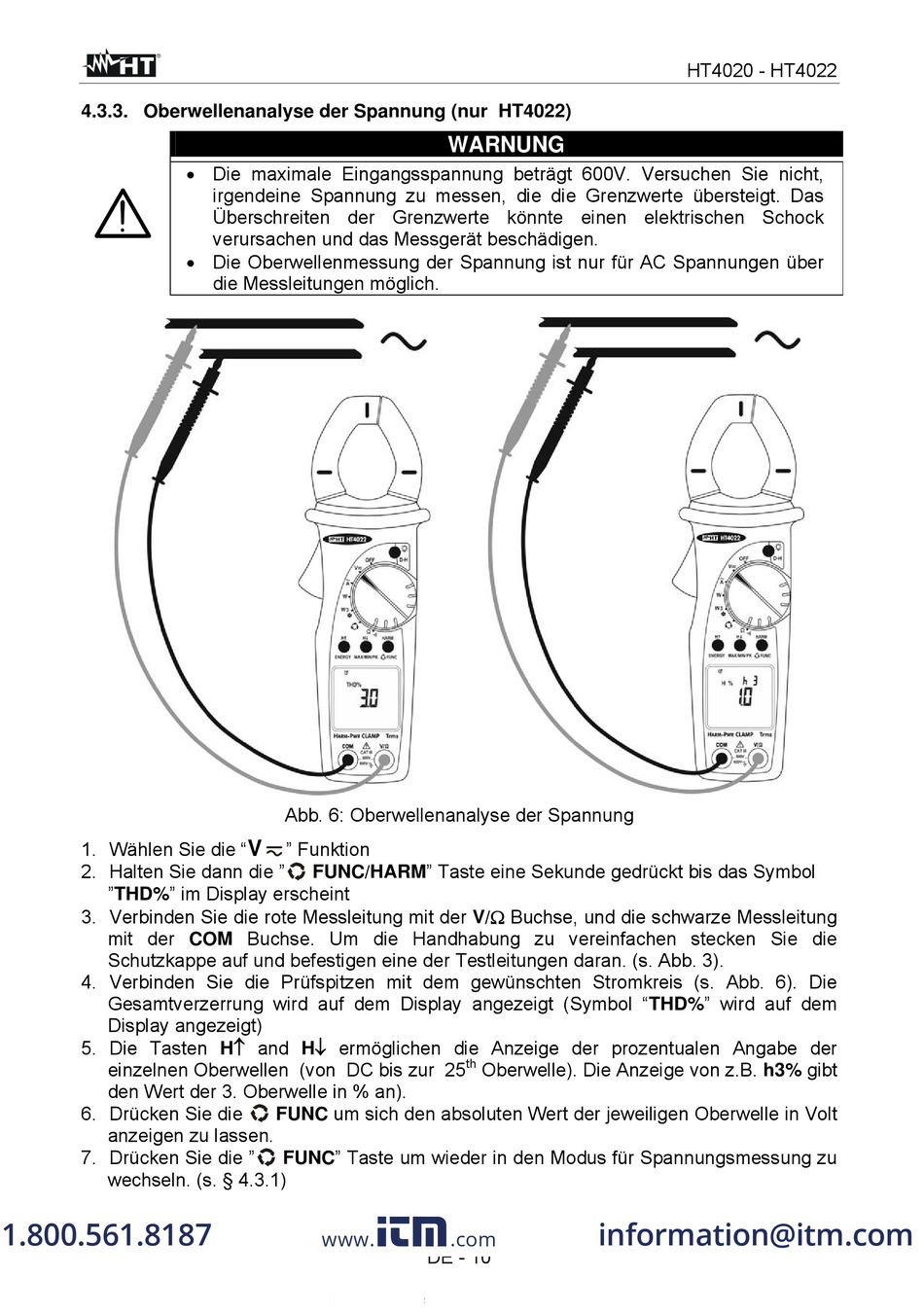

Abb. 6: Oberwellenanalyse der Spannung
" Funktion
V
FUNC/HARM" Taste eine Sekunde gedrückt bis das Symbol
FUNC um sich den absoluten Wert der jeweiligen Oberwelle in Volt
FUNC" Taste um wieder in den Modus für Spannungsmessung zu
www.
WARNUNG
th
Oberwelle). Die Anzeige von z.B. h3% gibt
information@itm.com
.com
DE - 10
HT4020 - HT4022
