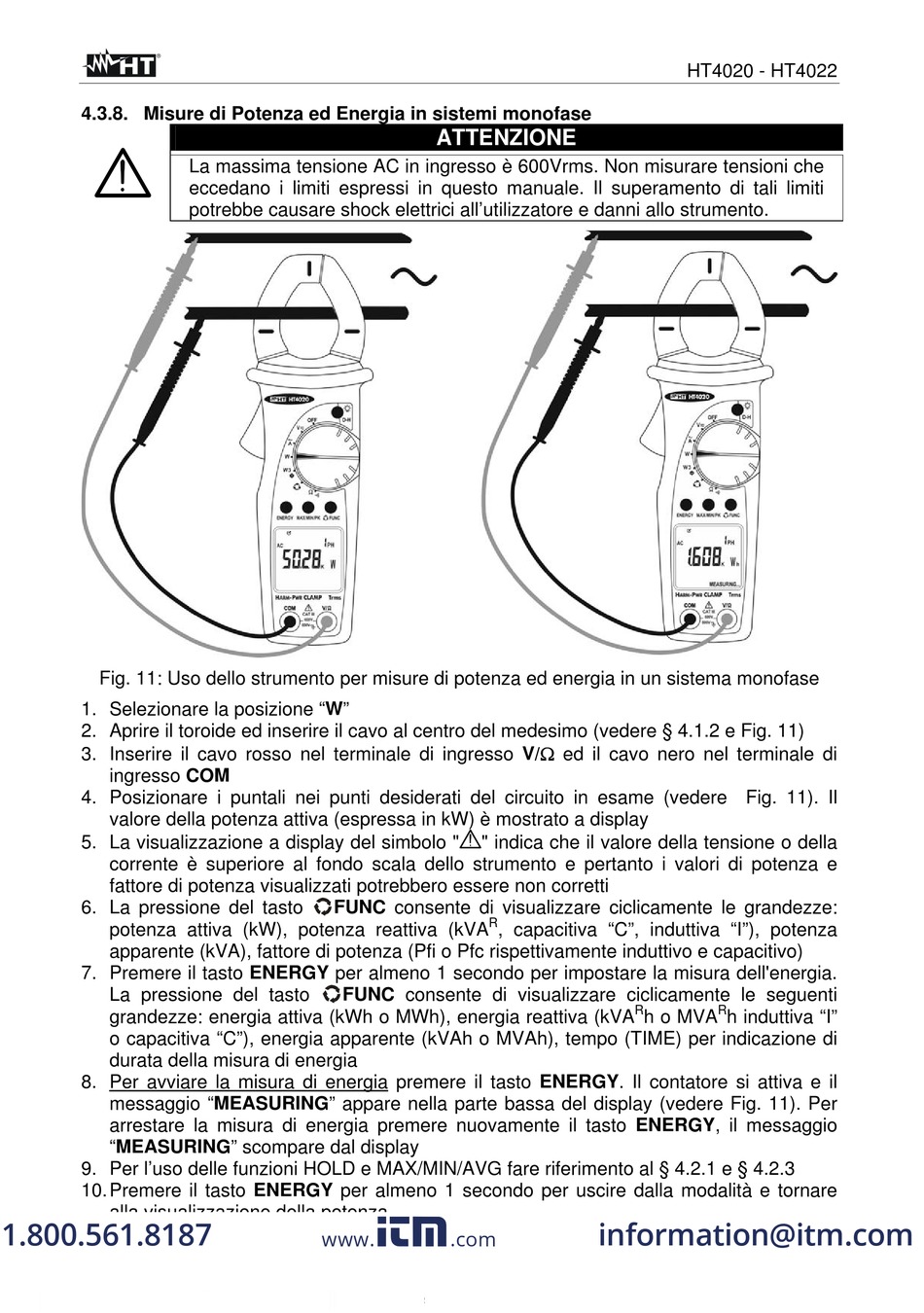

4.3.8. Misure di Potenza ed Energia in sistemi monofase

Fig. 11: Uso dello strumento per misure di potenza ed energia in un sistema monofase
1. Selezionare la posizione "W"
2. Aprire il toroide ed inserire il cavo al centro del medesimo (vedere § 4.1.2 e Fig. 11)
3. Inserire il cavo rosso nel terminale di ingresso V/ ed il cavo nero nel terminale di
ingresso COM
4. Posizionare i puntali nei punti desiderati del circuito in esame (vedere Fig. 11). Il
valore della potenza attiva (espressa in kW) è mostrato a display
5. La visualizzazione a display del simbolo "
corrente è superiore al fondo scala dello strumento e pertanto i valori di potenza e
fattore di potenza visualizzati potrebbero essere non corretti
6. La pressione del tasto
potenza attiva (kW), potenza reattiva (kVA
apparente (kVA), fattore di potenza (Pfi o Pfc rispettivamente induttivo e capacitivo)
7. Premere il tasto ENERGY per almeno 1 secondo per impostare la misura dell'energia.
La pressione del tasto
grandezze: energia attiva (kWh o MWh), energia reattiva (kVA
o capacitiva "C"), energia apparente (kVAh o MVAh), tempo (TIME) per indicazione di
durata della misura di energia
8. Per avviare la misura di energia premere il tasto ENERGY. Il contatore si attiva e il
messaggio "MEASURING" appare nella parte bassa del display (vedere Fig. 11). Per
arrestare la misura di energia premere nuovamente il tasto ENERGY, il messaggio
"MEASURING" scompare dal display
9. Per l'uso delle funzioni HOLD e MAX/MIN/AVG fare riferimento al § 4.2.1 e § 4.2.3
10. Premere il tasto ENERGY per almeno 1 secondo per uscire dalla modalità e tornare
alla visualizzazione della potenza
1.800.561.8187
La massima tensione AC in ingresso è 600Vrms. Non misurare tensioni che
eccedano i limiti espressi in questo manuale. Il superamento di tali limiti
potrebbe causare shock elettrici all'utilizzatore e danni allo strumento.
FUNC consente di visualizzare ciclicamente le grandezze:
FUNC consente di visualizzare ciclicamente le seguenti
www.
ATTENZIONE
" indica che il valore della tensione o della
R
, capacitiva "C", induttiva "I"), potenza
information@itm.com
.com
IT - 15
HT4020 - HT4022
R R
h o MVA h induttiva "I"
