HT7012
Digitale Stromzange 600A AC
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments HT7012

Inhaltszusammenfassung für HT Instruments HT7012

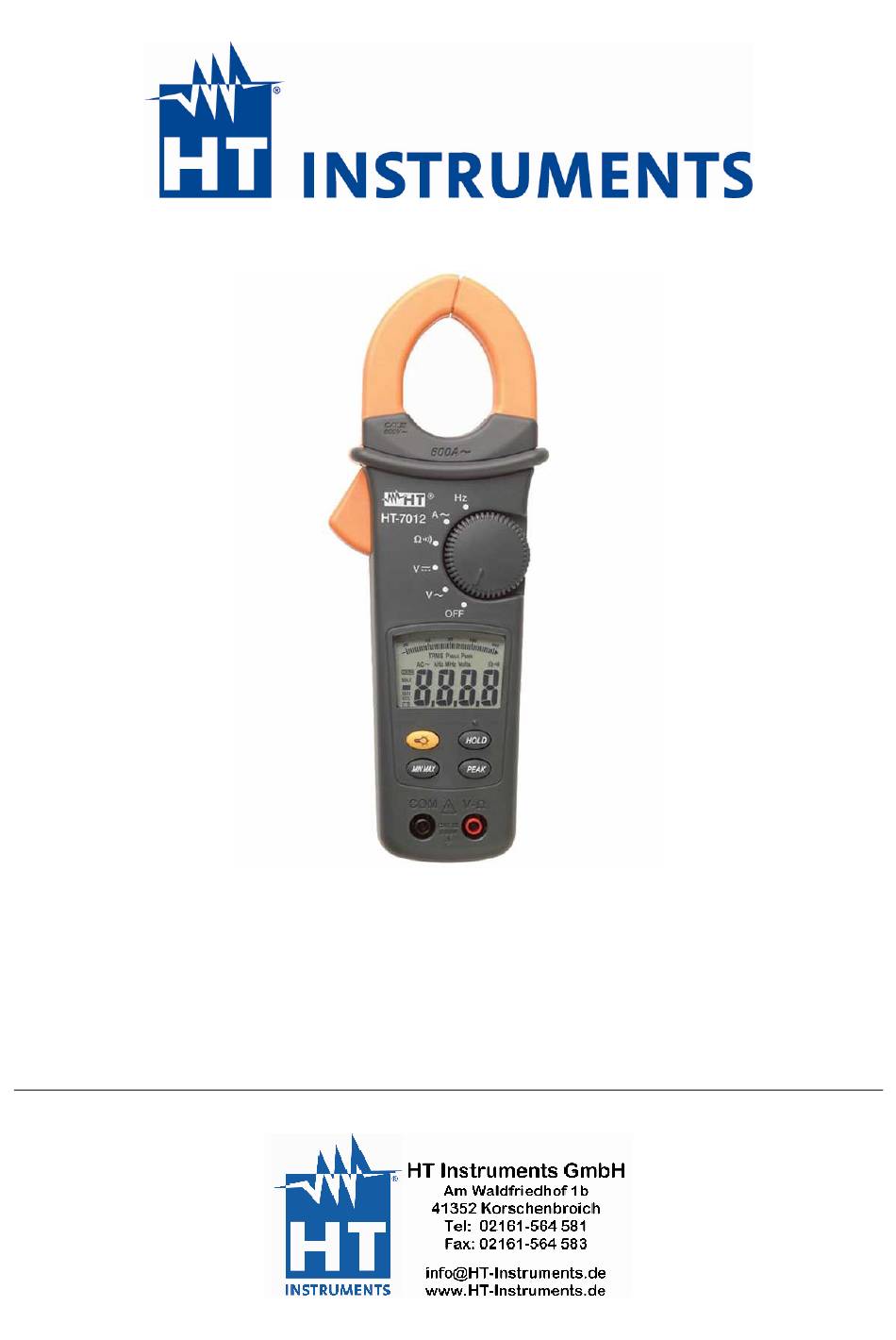

  • Seite 1 HT7012 Digitale Stromzange 600A AC...

  • Seite 2: Inhaltsverzeichnis

    HT7012 Inhaltsverzeichnis: 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN............2 1.1. Vorwort........................3 1.2. Während der Anwendung................... 3 1.3. Nach Gebrauch ......................3 1.4. Definition der Überspannungskategorie ..............4 2. ALLGEMEINE BESCHREIBUNG ..................4 2.1. Echt Effektivwert ( TRMS) und Mittelwert-Definitionen ..........5 2.2.

  • Seite 3: Sicherheitsvorkehrungen Und Verfahren

    HT7012 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht der Sicherheitsnorm EN 61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol...

  • Seite 4: Vorwort

    HT7012 1.1. VORWORT • Dieses Modell ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2 vorgesehen. • Es kann für AC STROMMESSUNGEN und AC oder DC SPANNUNGSMESSUNGEN in Installationen mit CAT III 600V (Spannung zwischen Phase und Erde) benutzt werden.

  • Seite 5: Definition Der Überspannungskategorie

    HT7012 1.4. DEFINITION DER ÜBERSPANNUNGSKATEGORIE Definition der Messkategorien gemäss der Norm IEC61010-1 2te Ausgabe Überspannungskategorie I (CAT I) Messungen an Stromkreisen, die nicht direkt mit dem Niederspannungsnetz verbunden sind. Überspannungskategorie II (CAT II) Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind.

  • Seite 6: Echt Effektivwert ( Trms) Und Mittelwert-Definitionen

    HT7012 2.1. ECHT EFFEKTIVWERT ( TRMS) UND MITTELWERT-DEFINITIONEN Sicherheitstestgeräte für wechselnde Größen werden in zwei Kategorien geteilt: Geräte für den MITTELWERT: Geräte, die nur den Wert der Welle bei der Grundfrequenz messen (50 oder 60Hz). Geräte für den Echten Effektivwert (TRMS): Geräte, die den Effektivwert der getesteten Größe messen.

  • Seite 7: Vorbereitung Für Die Verwendung

    HT7012 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transportes verursacht worden sein könnte.

  • Seite 8: Bedienungsanleitung

    HT7012 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG 4.1.1. Funktionsbeschreibung LEGENDE: 1. Induktive Zangenbacken. 2. Zangenöffner. 3. Tastatur 4. Funktionswahl- schalter 5. LCD Anzeige. 6. Eingangsbuchsen. Abb. 1: Instrumentenbeschreibung 4.1.2. Auto Power OFF deaktivieren Drücken und halten Sie irgendeine Taste, (ausser der HOLD Taste) während Sie durch Drehen des Funktionswahlschalters das Messgerät einschalten.

  • Seite 9: Beschreibung Der Funktionstasten

    HT7012 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD Taste Mit dieser Taste aktivieren Sie die HOLD Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol "H" wird angezeigt. Um diese Funktion zu deaktivieren: • drücken Sie kurz die HOLD Taste oder •...

  • Seite 10: Funktionen Des Drehwahlschalters

    HT7012 4.3. FUNKTIONEN DES DREHWAHLSCHALTERS 4.3.1. AC Spannungsmessung (TRMS) WARNUNG • Die maximale Eingangsspannung beträgt 600V. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 11: Dc Spannungsmessung

    HT7012 4.3.2. DC Spannungsmessung WARNUNG Die maximale DC Eingangsspannung beträgt 600V. Versuchen Sie nicht, irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das Überschreiten Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. Abb. 2: DC Spannungsmessung 1. Wählen Sie die Funktion.

  • Seite 12: Widerstandsmessung Und Durchgangsprüfung

    HT7012 4.3.3. Widerstandsmessung und Durchgangsprüfung WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 4: Widerstandsmessung und Durchgangstest Ω Ω Ω Ω 1. Wählen Sie die “ ” Funktion 2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse und die schwarze Messleitung mit der COM Buchse.

  • Seite 13: Ac Strommessung

    HT7012 4.3.4. AC Strommessung WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 5: AC Strommessung 1. Wählen Sie die “ ” Funktion 2. Öffnen Sie die Zangenbacken und umschließen Sie damit einen einzelnen Leiter.

  • Seite 14: Frequenzmessung (Mit Der Zange)

    HT7012 4.3.5. Frequenzmessung (mit der Zange) WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 6: Frequenzmessung mit der Zange 1. Wählen Sie die HZ Funktion. 2. Öffnen Sie die Zangenbacken und umschließen Sie damit einen einzelnen Leiter.

  • Seite 15: Wartung Und Pflege

    HT7012 5. WARTUNG UND PFLEGE 5.1. ALLGEMEINE INFORMATIONEN 1. Diese Stromzange ist ein Präzisionsmessgerät. Überschreiten Sie niemals die technischen Grenzwerte bei der Messung oder bei der Lagerung um mögliche Beschädigungen oder Gefahren zu vermeiden. 2. Setzen Sie das Messgerät nicht Umgebungen mit hoher Temperatur, hoher Luftfeuchtigkeit oder direkter Sonneneinstrahlung aus.

  • Seite 16: Technische Daten

    HT7012 6. TECHNISCHE DATEN 6.1. EIGENSCHAFTEN Die Genauigkeit ist angegeben als [% der Anzeige + Ziffer]. Die Genauigkeit bezieht sich auf folgende Umweltbedingungen: 23°C ± 5°C mit einer relativen Luftfeuchtigkeit von <75%. DC Spannung Messbereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 0,0 – 399.9V 0.1V...

  • Seite 17: Sicherheit

    HT7012 6.1.1. Sicherheit Sicherheitsstandard: EN 61010 Isolation: Klasse 2, doppelte, verstärkte Isolation Verschmutzungsgrad: Maximale Höhe: 2000m Überspannungskategorie: CAT III 600V zwischen den Eingängen und gegen Erde 6.1.2. Allgemeine Daten Mechanische Eigenschaften Abmessungen BxHxT: 76 x 220 x 50 mm Gewicht (inklusive Batterie): ca.

  • Seite 18: Garantie

    Es wurde nach höchsten Qualitätsmaßstäben für Bauteile und Verarbeitung gefertigt. Die Betriebsbereitschaft seiner Funktionen wurde gemäß dem hohen Prüfstandard von HTI getestet. HT Instruments gewährt auf Material wie Verarbeitung eine Garantie von zwei Jahren ab Kaufdatum, vorausgesetzt, das Gerät wurde nicht geöffnet oder in seiner Bauweise verändert.
  • Seite 19 HT7012 - 18 -...
