4.3.

INSTRUCCIONES OPERATIVAS

4.3.1. Medida de Tension CA / CC

1. Seleccione la posición "
2. Inserte el cable rojo en el terminal de entrada V/ y el cable negro en el terminal de
entrada COM. Use eventualmente el capuchón de goma para alojar la punta roja para
operar con más comodidad (ver Fig. 3)
3. Posicione las puntas de prueba en el circuito en examen (ver Fig. 4). El instrumento
selecciona automáticamente los símbolos "AC" o "DC" en caso de medir tensiones
alternas o continuas. El valor de la tensión es mostrado en el visualizador. En caso de
tensiones CA será visualizada también el valor de la frecuencia sobre el visualizador
secundario.
4. Si aparece el símbolo "-" significa que la polaridad de la tensión CC es negativa
(polaridad invertida respecto a lo indicado en la Fig. 4
5. La visualización del símbolo "O.L" indica que el valor de la tensión en examen es
superior al fondo de escala del instrumento
6. Para el uso de HOLD y MAX/MIN/AVG/PK haga referencia al § 4.2.1 y § 4.2.3
1.800.561.8187
 La máxima tensión de entrada es de 600Vrms. No mida tensiones que
excedan de los límites indicados. La superación de los límites de tensión
puede causar shock electrico al usuario y dañar al instrumento.
 Cualquier valor de tensión CA de entrada resulta inferior a 1.5V el
instrumento no visualizará ningún valor.

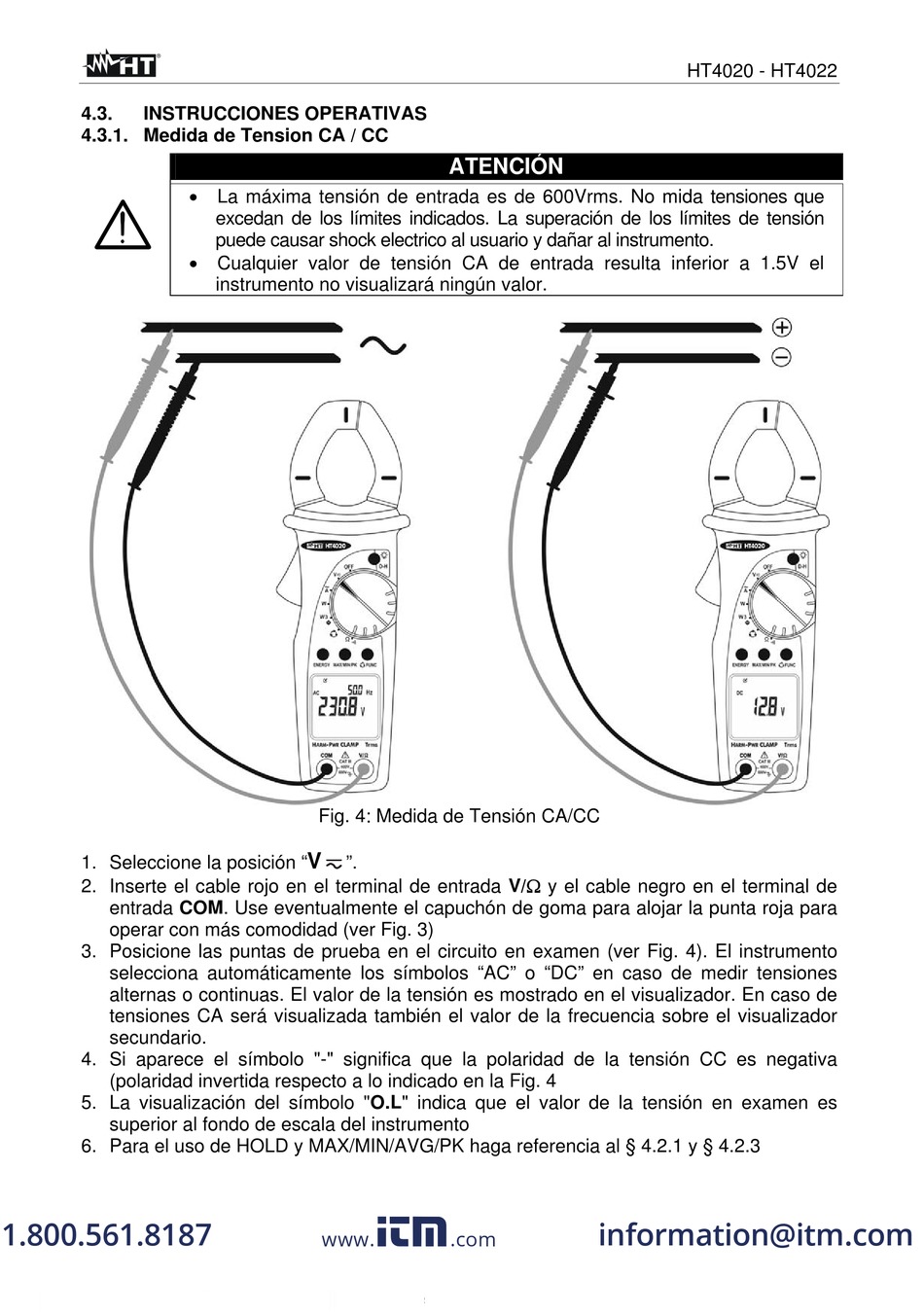

Fig. 4: Medida de Tensión CA/CC
V
".
www.
ATENCIÓN
information@itm.com
.com
ES - 8
HT4020 - HT4022
