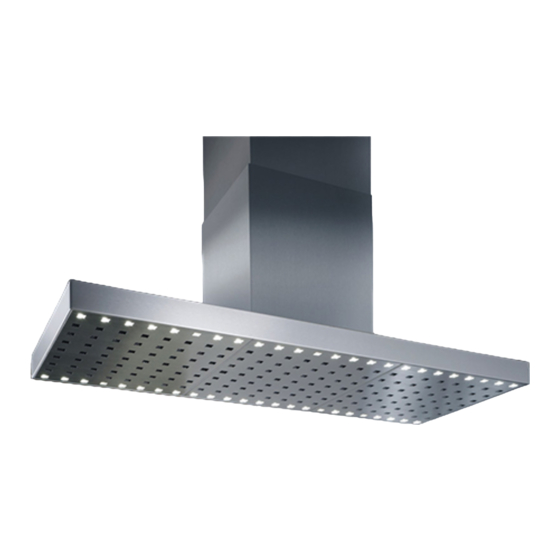

GUTMANN Rayo Montageanleitung
Verwandte Anleitungen für GUTMANN Rayo
Inhaltszusammenfassung für GUTMANN Rayo

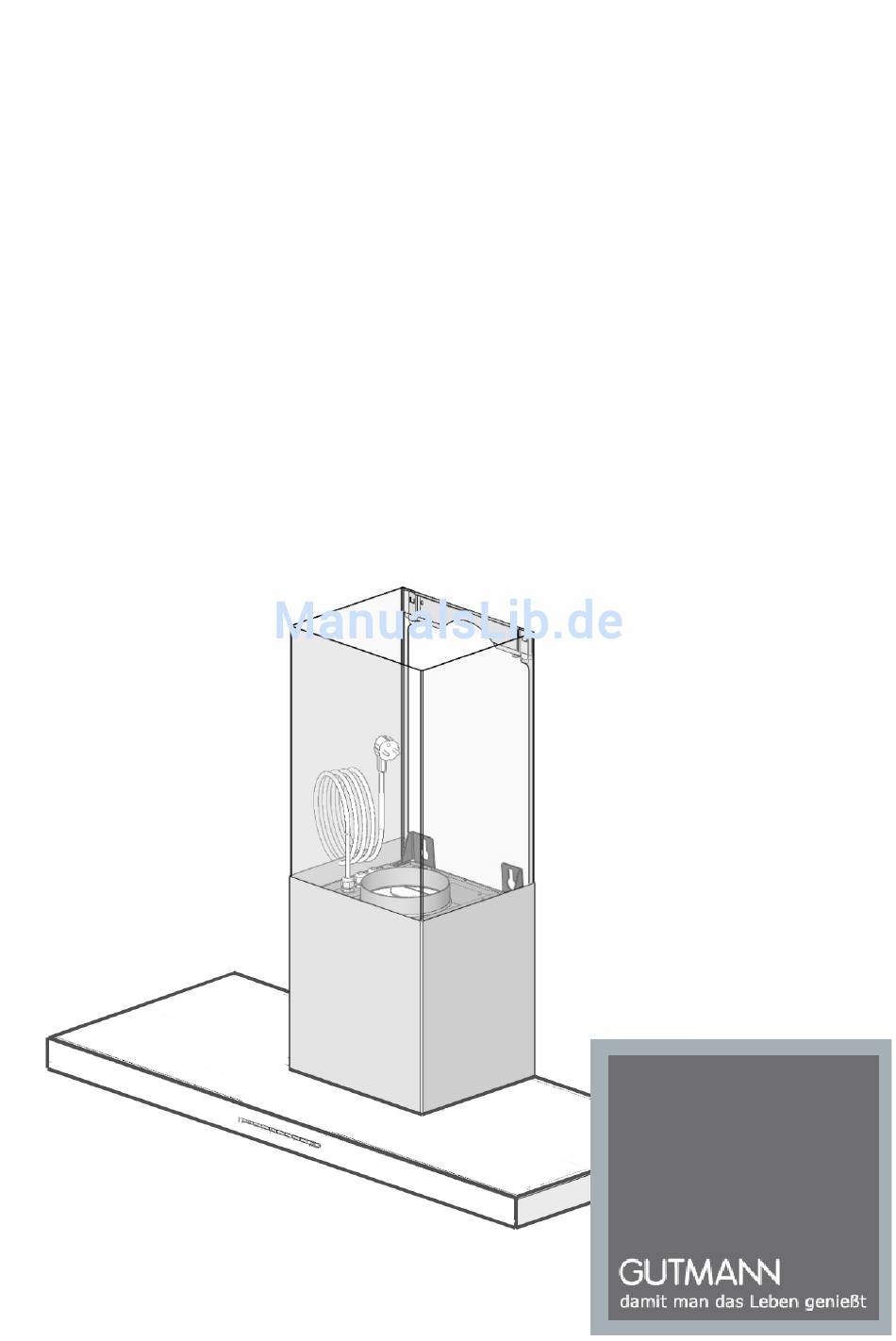

- Seite 1 Rayo Montageanleitung Installation instructions Notice de montage Istruzioni per il montaggio Instrucciones de montaje...
-
Seite 2: Sicherheitshinweise
a n g e s c h l o s s e n w e r d e n . A l s Sicherheitshinweise Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 Montage, Anschluss, Inbetriebnahme mm und allpoligen Schaltern, z.B. LS- und Reparatur dürfen nur von einer Schalter und Schütze. - Seite 3 Mindestabstand zum Kochstelle Montageanleitung Die optimale Ansaugleistung erreichen Wandhaube Sie, wenn die Haube in einer Höhe von 750mm ab Oberkante Arbeitsplatte montiert wird. Vorschrift bei Gas sind 650mm. Um Kondensatbildung zu verhindern, muss eine Rückstauklappe direkt am Luftaustritt außen montiert werden.
- Seite 4 3. Löcher bohren und entsprechende Dübel bündig einsetzen. 4. Aufhängung (Turmhaltewinkel A) des Oberturms befestigen. 5. Stockschrauben soweit in die Dübel 2 Löcher (Ø6mm) für die Aufhängung (Ø10 mm) einschrauben, dass noch ca. des Oberturms 20 mm hervorstehen. 2 Löcher (Ø10mm) für die Befestigung der Dunstabzugshaube 6.
- Seite 5 10. Den elektrischen Anschluss herstel- len. (Abluftbetrieb) Beim Einsatz eines externen Gebläsemotors Anschlusska- bel verbinden. 13. Unterturm ein wenig nach außen weiten und über den Oberturm und das Modul der Dunstabzugshaube aufset- zen. Der Unterturm muss auf der Haube ruhen. 11.
- Seite 6 3. Um eine optimale Abzugskapazität zu A: Schnellmontageflansch erreichen, Position der Dunstabzugs- B: Oberturm haube mittig über der Kochstelle festle- gen (ein Lot zur Hilfe nehmen) und den C: Unterturm Mittelpunkt des Turmes an der Decke D: elektrische Zuleitung markieren. E: Anschlußstutzen F: Verschraubungspunkte G: Haubenkörper mit Lüftermodul...
- Seite 7 9. Unterturm über den Oberturm schie- ben und mit Klebeband fixieren. 10. Abluftschlauch an der Dunstabzugs- haube befestigen, auf Knickfreiheit ach- ten. Den elektrischen Anschluß herstel- len. (Abluftbetrieb) Beim Einsatz eines externen Gebläsemotors Anschlusska- bel verbinden. 11. Maß (X-Y) ermitteln, X = Abstand Kochfläche zur Decke, Y = Abstand Kochfläche zur Haube.
- Seite 8 12. Dunstabzugshaube anheben und in 15. Funktionstest durchführen den Oberturm schieben, so dass die vorgefertigten Langlöcher mit den Be- Montage einteiliger festigungslöchern am Modul überein- stimmen. Turm 13. Dunstabzugshaube am Oberturm 1. Kunststoff - Blindstopfen am Modul befestigen (mitgelieferte M5 Schrauben entfernen (4 Stück) verwenden).
- Seite 9 Hinweis: - Bei Umlufthauben und Einsatz von C a r b o n f i l t e r n s e p . B e d i e u n g s - Installationsanleitung beachten. - Bei Sommer-Winter bzw. VSA - Schal- tung: sep.
- Seite 10 Umwelthinweise Verpackung Die Verpackung des Geräts ist recyclebar. Als Verpackungsmaterial werden Karton und Polyethylenfolie (PE) verwendet. Diese Materialien sind auf umweltge- rechte und den jeweiligen vor Ort gel- tenden Vorschriften entsprechende Wei- se zu entsorgen. Umwelthinweise Dieses Gerät ist entsprechend der euro- päischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equip-...
- Seite 52 Exklusiv-Hauben GUTMAN GUTMAN GmbH GUTMAN GUTMAN Mühlacker Straße 77 D-75417 Mühlacker Deutschland info@gutmann-exklusiv.eu www.gutmann-exklusiv.eu HRB 705602 Amtsgericht Mannheim DE263391836 Index: 01 / 13 Artikel Nr.: 2331...
