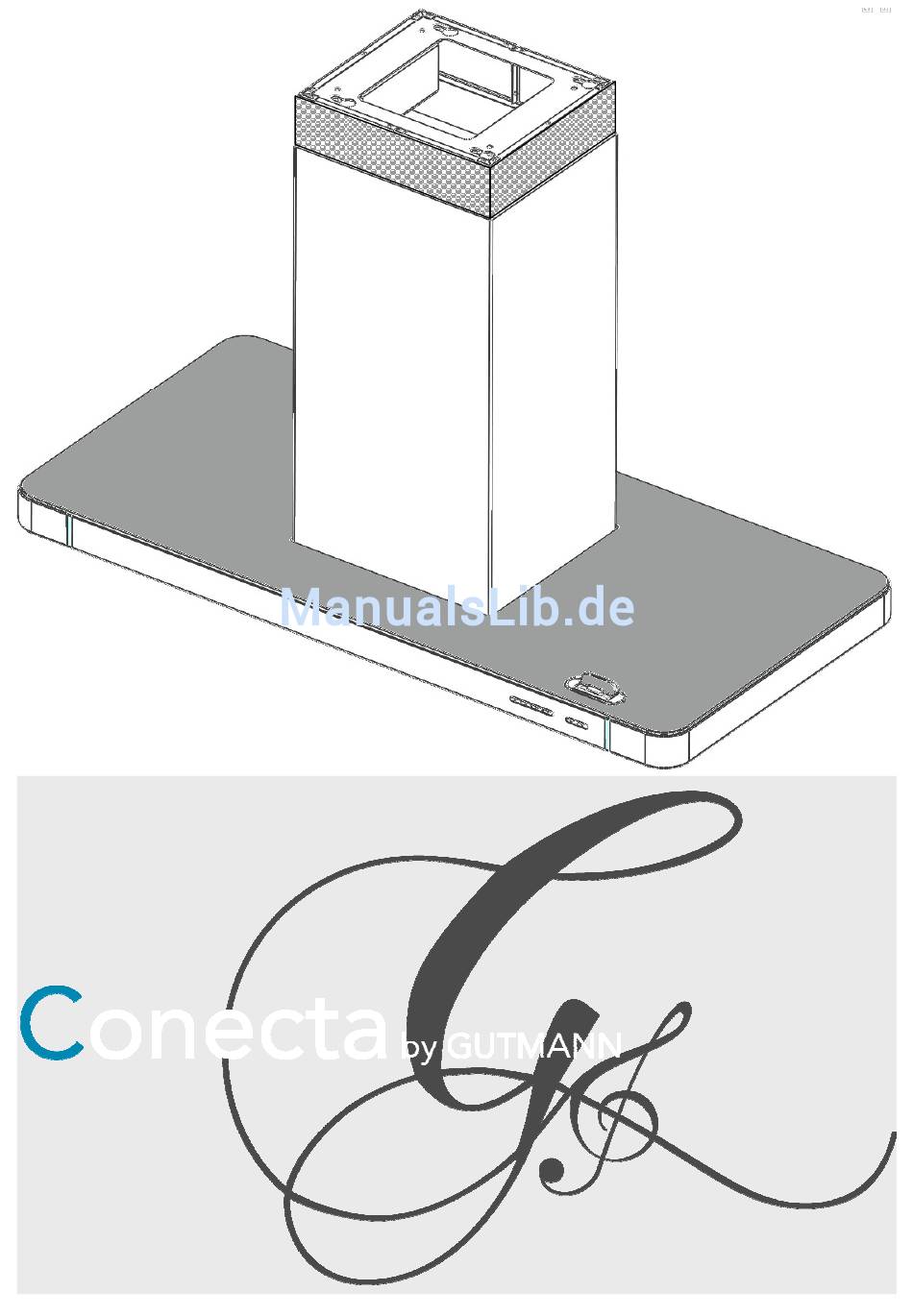

- Seite 1 Montageanleitung...
- Seite 2 Dank für Ihre Entscheidung zum Kauf einer GUTMANN Dunstabzugshaube! Bitte lesen Sie nachfolgende Informationen und Erläuterungen zur fachgerechten Montage Ihrer neuen Haube aus dem Hause GUTMANN sorgfältig durch bevor die Inbetriebnahme erfolgt. Bitte beachten Sie gleichfalls unsere Bedienungs.- und Montageanleitung sowie die darin enthaltenen...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SEITE VORBEMERKUNGEN ……………………………………………………..4 1 Sicherheitshinweise.………………………………………………...4 – 5 PRODUKTBESCHREIBUNG……...............6 1. Produktbeschreibung……………………………………………….6 - 7 2. T e c h n i s c h e D a t e n u n d A n s c h l u s s w e r t e ......8 3. -
Seite 4: Vorbemerkungen
VORBEMERKUNGEN Sicherheitshinweise Montage, Anschluss, Inbetriebnahme und Reparatur dürfen nur von einer Fachkraft durchgeführt werden. Diese Fachkraft kann die geeignete Befestigung und Abluftführung der Dunstabzugs- haube bestimmen. Die Befestigung muss für das Gewicht der Dunstabzugshaube und die Belas- tung des Untergrunds geeignet sein. Die Auszugswerte der mitgelieferten Dübel beachten. Diese haben in Abhängigkeit vom Untergrund folgende Werte: Dübel Ø10 mm: Beton B25 9,4 kN Mau- erziegel Z20 5,2 KN Kalksandvollstein KSV20 4,8 KN. - Seite 5 Feuerstätte für feste Brennstoffe Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z.B. Funkenflug) ausge- hen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Mindestabstand zum Kochgerät Die Vorschrift bei Gas sind 650mm. Um Kondenssatbildung zu verhindern, muss eine Rückstau- klappe direkt am Luftaustritt außen montiert werden.
-
Seite 6: Produktbeschreibung
2. PRODUKTBESCHREIBUNG 1 Haubenkörper 2 Turm 3 Motormodul mit Turmunterkonstruk- tion 4 Motormodul 5 Schraubenset (Ver bindung Haube- Motormodul) 6 Modulaufnahme 7 Montageschraubenset 8 Anschlußstutzen für Abluftschauch 9 Elektrische Zuleitung 10 Deckenflansch mit Befestigungsboh- rungen 11 Hifi System (Subwoofer + Trafo + Halterung, lose anbau bei Montage siehe Seite 14, Pkt. -
Seite 8: Technische Daten Und Anschlusswerte
2. TECHNISCHE DATEN UND ANSCHLUSSWERTE Spannung: - 230 V / 50 Hz Integrierter Motor: - Luftleistung: freiblasend 950m³/h - Leistung: 270 Watt Filter: - 1 Stück - Aluminium - Abmessung 290 x 240 mm Beleuchtung: - 2 Stück LED Funktionsbeleuchtungen 7,4 Watt - 1 Stück LED Beleuchtung „ambiente“... -
Seite 9: Abmessungen
3. ABMESSUNGEN... -
Seite 10: Montageanleitung
MONTAGEANLEITUNG 1. Montagezubehör Die Auszugswerte der mitgelieferten Dübel beachten. Diese haben in Abhängigkeit vom Untergrund fol- gende Werte: - Dübel Ø 10 mm: - Beton B25 9,4 KN, - Mauerziegel Z20 5,2 KN, - Kalksandvollstein KSV20 4,8 KN. Bei anderen unsicheren Untergründen ist für die sichere Montage der Dunstabzugshaube ein Fach- mann für Bauangelegenheiten, z.B. -
Seite 11: Montagevorbereitung
2. Montagevorbereitung Transport, Auspacken, Aufstellen Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung auftre- ten. Bitte warten Sie bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Die Akklimatisationszeit ist abhängig von Temperaturdifferenz und Gerät sowie dessen Aufbau. -
Seite 12: Montageanleitung
3. Montageanleitung 1. Bedienseite der Haube festlegen auf der Seite, auf der sich die LED Leistungsanzeige befin- det, (Bedienelement rechts). 2. Um eine optimale Abzugskapazität zu erreichen, Position der Dunstabzugshaube mittig über der Kochstelle festlegen (ein Lot zur Hilfe nehmen) und den Mittelpunkt des Turmes an der De- cke markieren. - Seite 13 4. Vier Löcher (Ø10mm) bohren und Dübel einsetzen. 5. Stockschrauben soweit in die Dübel einschrauben, dass noch ca. 20mm hervorstehen, dann Muttern auf die Stockschrauben drehen.
- Seite 14 6. Abluftschlauch und Anschlussleitung von der Decke herabführen. Den Montageflansch mit Motormodul über den Abluftschlauch schieben und an den Stock- schrauben einhängen. Motormodul ausrichten dann Muttern fest anziehen. Bei Umluftausfüh- rung siehe Seite 18 - 19 ! 7. Optional, den Subwoofer + Trafo + Halterung an die Turmunterkonstruktion anschrauben. (teilweise vormontiert)
- Seite 15 8. elektrische Steckerverbindungen zwischen Subwoofer, Trafo und Lautsprechern erstellen. 9. Abluftschlauch über Anschlusstutzen schieben und mittels Schlauchschelle befestigen, auf Knickfreiheit achten. Achtung: bei bereits installierten Küchengeräten ist bei einer Haubenge- samthöhe (HGH) von mehr als 750mm der Turm vor der Deckenmontage über die Turmunterkon- struktion zu schieben.
- Seite 16 10. Den Turm ganz nach oben schieben dann die Sicherungsschraube an der Turmunterkon- struktion anbringen bis der Turm beim herunter schieben auf der Schraube aufsteht (Fallsicherung). 11. Steckerverbindung zwischen Motormodul und Haubenkörper (Lautsprecherkabel, LED + USB und Bedienteil) erstellen. Anschließend elektrische Zuleitung erstellen.
- Seite 17 12. Den Haubenkörper von unten in die Turmunterkonstruktion schieben bis die Verschraubungs- punkte Deckungsgleich sind. Dann die 8 Stück Verbindungsschrauben eindrehen und anziehen. 13. Die Sicherungsschraube am Motormodul ganz eindrehen so das der Turm über die Siche- rungsschraube in der Haubenkörper geschoben werden kann.
-
Seite 18: Umluftversion
14. Funktionstest durchführen. Nach Abschluss der Montagearbeiten empfehlen wir die Die Reinigung der Edelstahloberflächen mit unserem Spezialreiniger TZ 710. Für die Reinigung der Glasoberflächen Empfehlen wir den Glasreiniger Art. Nr.: 05999704. Für Aluminiumoberflächen verwenden Sie ein weiches Mikrofasertuch. Keine trockenen Tücher verwenden. Verwenden Sie ein mildes Fensterreinigungsmittel und keine aggressiven, säure- oder laugenhaltigen Reiniger! Keine Scheuermittel verwenden. -
Seite 20: Schaltplan
Umwelthinweise Alle Modelle aus dem Hause GUTMANN sind entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektro- nikgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Diese Richtlinie gibt die Rahmenbedingungen für eine EU-weit gültige Rücknahme und Verwertung von Altgerä- ten vor. - Seite 24 CONECTA Exklusiv-Hauben GUTMAN GUTMAN GUTMAN GUTMAN GmbH Mühlacker Straße 77 D-75417 Mühlacker Deutschland info@gutmann-exklusiv.eu www.gutmann-exklusiv.eu HRB 705602 Amtsgericht Mannheim DE263391836 Index: 05 / 13 Artikel Nr.: 2515...
