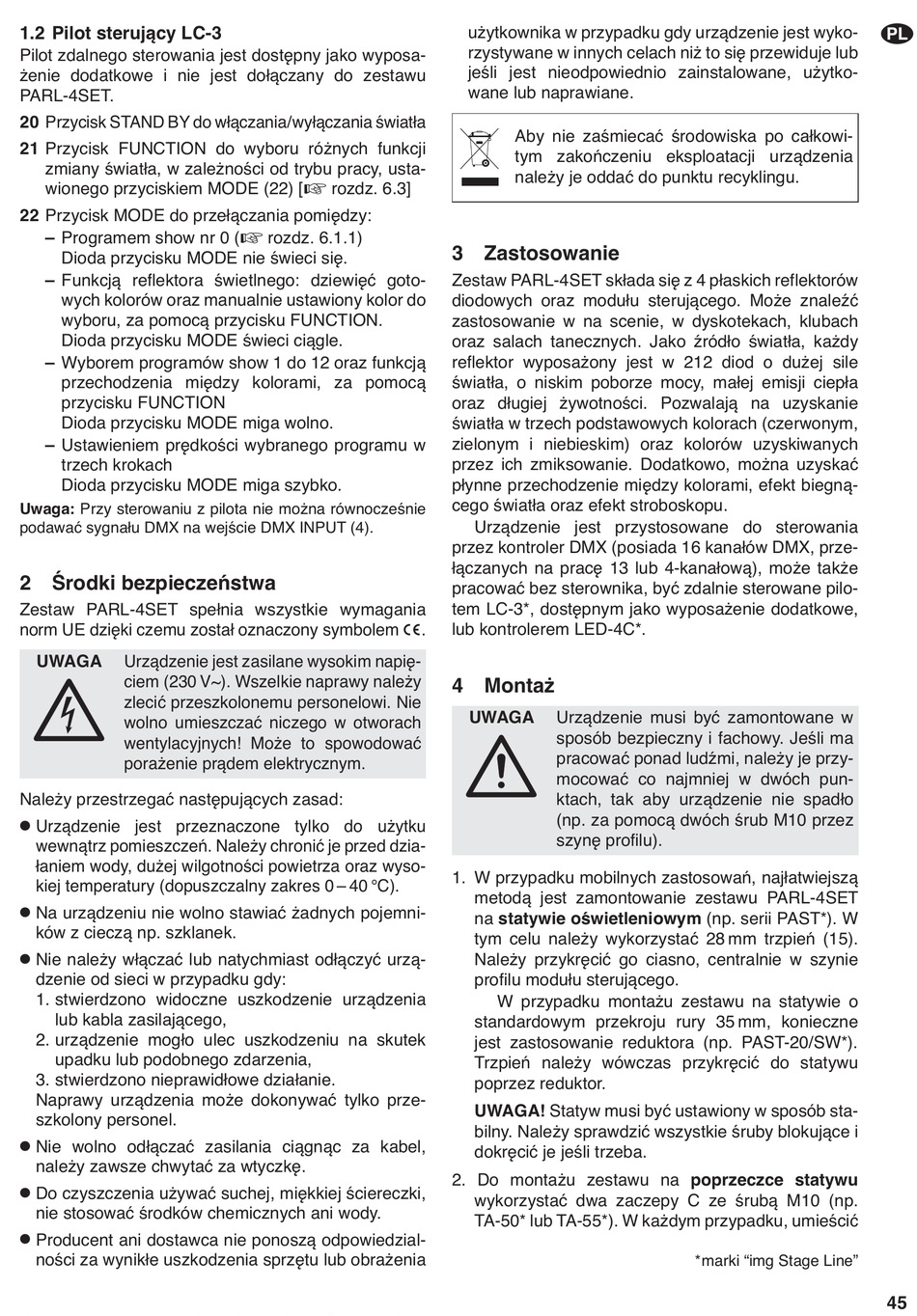

1.2 Pilot sterujący LC-3
Pilot zdalnego sterowania jest dostępny jako wyposa-
żenie dodatkowe i nie jest dołączany do zestawu
PARL-4SET.
20 Przycisk STAND BY do włączania/wyłączania światła
21 Przycisk FUNCTION do wyboru różnych funkcji
zmiany światła, w zależności od trybu pracy, usta-
wionego przyciskiem MODE (22) [
22 Przycisk MODE do przełączania pomiędzy:
– Programem show nr 0 (
Dioda przycisku MODE nie świeci się.
– Funkcją reflektora świetlnego: dziewięć goto-
wych kolorów oraz manualnie ustawiony kolor do
wyboru, za pomocą przycisku FUNCTION.
Dioda przycisku MODE świeci ciągle.
– Wyborem programów show 1 do 12 oraz funkcją
przechodzenia między kolorami, za pomocą
przycisku FUNCTION
Dioda przycisku MODE miga wolno.
– Ustawieniem prędkości wybranego programu w
trzech krokach
Dioda przycisku MODE miga szybko.
Uwaga: Przy sterowaniu z pilota nie można równocześnie
podawać sygnału DMX na wejście DMX INPUT (4).
2 Środki bezpieczeństwa
Zestaw PARL-4SET spełnia wszystkie wymagania
norm UE dzięki czemu został oznaczony symbolem
UWAGA Urządzenie jest zasilane wysokim napię-
ciem (230 V~). Wszelkie naprawy należy
zlecić przeszkolonemu personelowi. Nie
wolno umieszczać niczego w otworach
wentylacyjnych! Może to spowodować
porażenie prądem elektrycznym.
Należy przestrzegać następujących zasad:
G
Urządzenie jest przeznaczone tylko do użytku
wewnątrz pomieszczeń. Należy chronić je przed dzia-
łaniem wody, dużej wilgotności powietrza oraz wyso-
kiej temperatury (dopuszczalny zakres 0 – 40 °C).
G
Na urządzeniu nie wolno stawiać żadnych pojemni-
ków z cieczą np. szklanek.
G
Nie należy włączać lub natychmiast odłączyć urzą-
dzenie od sieci w przypadku gdy:
1. stwierdzono widoczne uszkodzenie urządzenia
lub kabla zasilającego,
2. urządzenie mogło ulec uszkodzeniu na skutek
upadku lub podobnego zdarzenia,
3. stwierdzono nieprawidłowe działanie.
Naprawy urządzenia może dokonywać tylko prze-
szkolony personel.
G
Nie wolno odłączać zasilania ciągnąc za kabel,
należy zawsze chwytać za wtyczkę.
G
Do czyszczenia używać suchej, miękkiej ściereczki,
nie stosować środków chemicznych ani wody.
G
Producent ani dostawca nie ponoszą odpowiedzial-
ności za wynikłe uszkodzenia sprzętu lub obrażenia
rozdz. 6.3]
rozdz. 6.1.1)
użytkownika w przypadku gdy urządzenie jest wyko-
rzystywane w innych celach niż to się przewiduje lub
jeśli jest nieodpowiednio zainstalowane, użytko-
wane lub naprawiane.
Aby nie zaśmiecać środowiska po całkowi-
tym zakończeniu eksploatacji urządzenia
należy je oddać do punktu recyklingu.

3 Zastosowanie

Zestaw PARL-4SET składa się z 4 płaskich reflektorów
diodowych oraz modułu sterującego. Może znaleźć
zastosowanie w na scenie, w dyskotekach, klubach
oraz salach tanecznych. Jako źródło światła, każdy
reflektor wyposażony jest w 212 diod o dużej sile
światła, o niskim poborze mocy, małej emisji ciepła
oraz długiej żywotności. Pozwalają na uzyskanie
światła w trzech podstawowych kolorach (czerwonym,
zielonym i niebieskim) oraz kolorów uzyskiwanych
przez ich zmiksowanie. Dodatkowo, można uzyskać
płynne przechodzenie między kolorami, efekt biegną-
cego światła oraz efekt stroboskopu.
Urządzenie jest przystosowane do sterowania
przez kontroler DMX (posiada 16 kanałów DMX, prze-
łączanych na pracę 13 lub 4-kanałową), może także
pracować bez sterownika, być zdalnie sterowane pilo-
tem LC-3*, dostępnym jako wyposażenie dodatkowe,
lub kontrolerem LED-4C*.
.
4 Montaż
UWAGA Urządzenie musi być zamontowane w
sposób bezpieczny i fachowy. Jeśli ma
pracować ponad ludźmi, należy je przy-
mocować co najmniej w dwóch pun-
ktach, tak aby urządzenie nie spadło
(np. za pomocą dwóch śrub M10 przez
szynę profilu).
1. W przypadku mobilnych zastosowań, najłatwiejszą
metodą jest zamontowanie zestawu PARL-4SET
na statywie oświetleniowym (np. serii PAST*). W
tym celu należy wykorzystać 28 mm trzpień (15).
Należy przykręcić go ciasno, centralnie w szynie
profilu modułu sterującego.
W przypadku montażu zestawu na statywie o
standardowym przekroju rury 35 mm, konieczne
jest zastosowanie reduktora (np. PAST-20/SW*).
Trzpień należy wówczas przykręcić do statywu
poprzez reduktor.
UWAGA! Statyw musi być ustawiony w sposób sta-
bilny. Należy sprawdzić wszystkie śruby blokujące i
dokręcić je jeśli trzeba.
2. Do montażu zestawu na poprzeczce statywu
wykorzystać dwa zaczepy C ze śrubą M10 (np.
TA-50* lub TA-55*). W każdym przypadku, umieścić
*marki "img Stage Line"
PL
45
