Produktübersicht
3. Produktübersicht
DE

Lieferumfang

ƒ
Servosteuerung, Art.Nr. 180725
ƒ Bedienungsanleitung

Bedienelemente

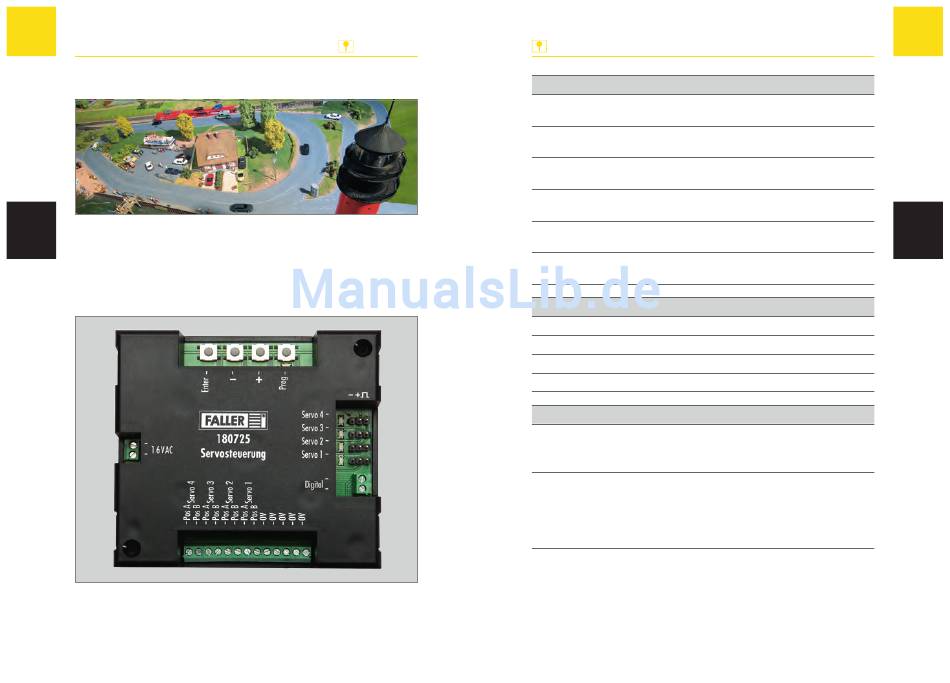

Abb. 1: Servosteuerung, Art.Nr. 180725
6
ANLAGENBAU
Tab. 1: Bedienelemente
ANLAGENBAU
Anschlüsse Beschreibung
»16 VAC« Anschluss für die Spannungsversorgung
(16 V Wechselspannung)
»Servo 1« – Anschlüsse mit Polbelegung für vier Servos
»Servo 4«
»Digital« Anschluss für eine Digitalzentrale
zur Programmierung des Servos
»Pos A Servo 1« – Anschlüsse für Tasten, die bei den Servos jeweils
»Pos A Servo 4« die erste Halteposition aufrufen ("rote Tasten")
»Pos B Servo 1« – Anschlüsse für Tasten, die bei den Servos jeweils
»Pos B Servo 4« die zweite Halteposition aufrufen ("grüne Tasten")
»0V« gemeinsame Rückleitung für alle Tasten an POS A
und POS B (5x)
Tasten Beschreibung
»Enter« Eingaben bestätigen
»-« Minus-Taste
»+« Plus-Taste
»Prog« Programmiermodus aktivieren
LEDs Beschreibung
»Prog« Blinkt im Herzrhythmus, wenn die Servosteuerung
korrekt an die Stromversorgung angeschlossen ist
Leuchtet, wenn der Programmiermodus aktiv ist
»Servo 1« – Leuchtet, wenn ein Servo im Programmiermodus
»Servo 4« ausgewählt ist
HINWEIS: Die LEDs »Servo 1« – »Servo 4« haben im
Programmiermodus weitere Bedeutungen, die an den
entsprechenden Stellen beschrieben sind.
