EINHELL TE-MS 18/210 Li - Solo Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Werkzeuge
  5. TE-MS 18/210 Li - Solo
  6. Originalbetriebsanleitung
EINHELL TE-MS 18/210 Li - Solo Originalbetriebsanleitung

EINHELL TE-MS 18/210 Li - Solo Originalbetriebsanleitung

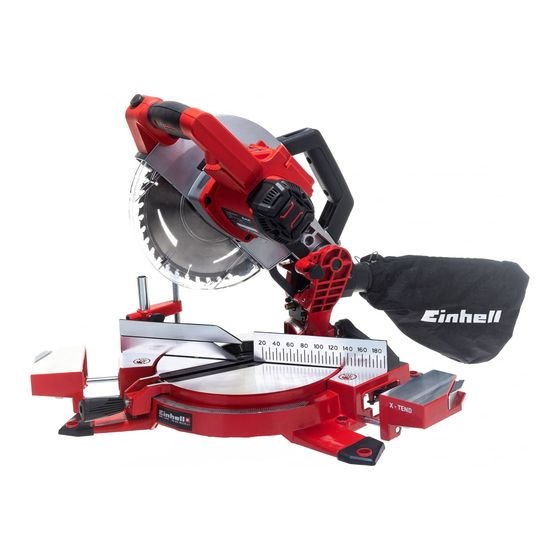

Akku-kappsäge
