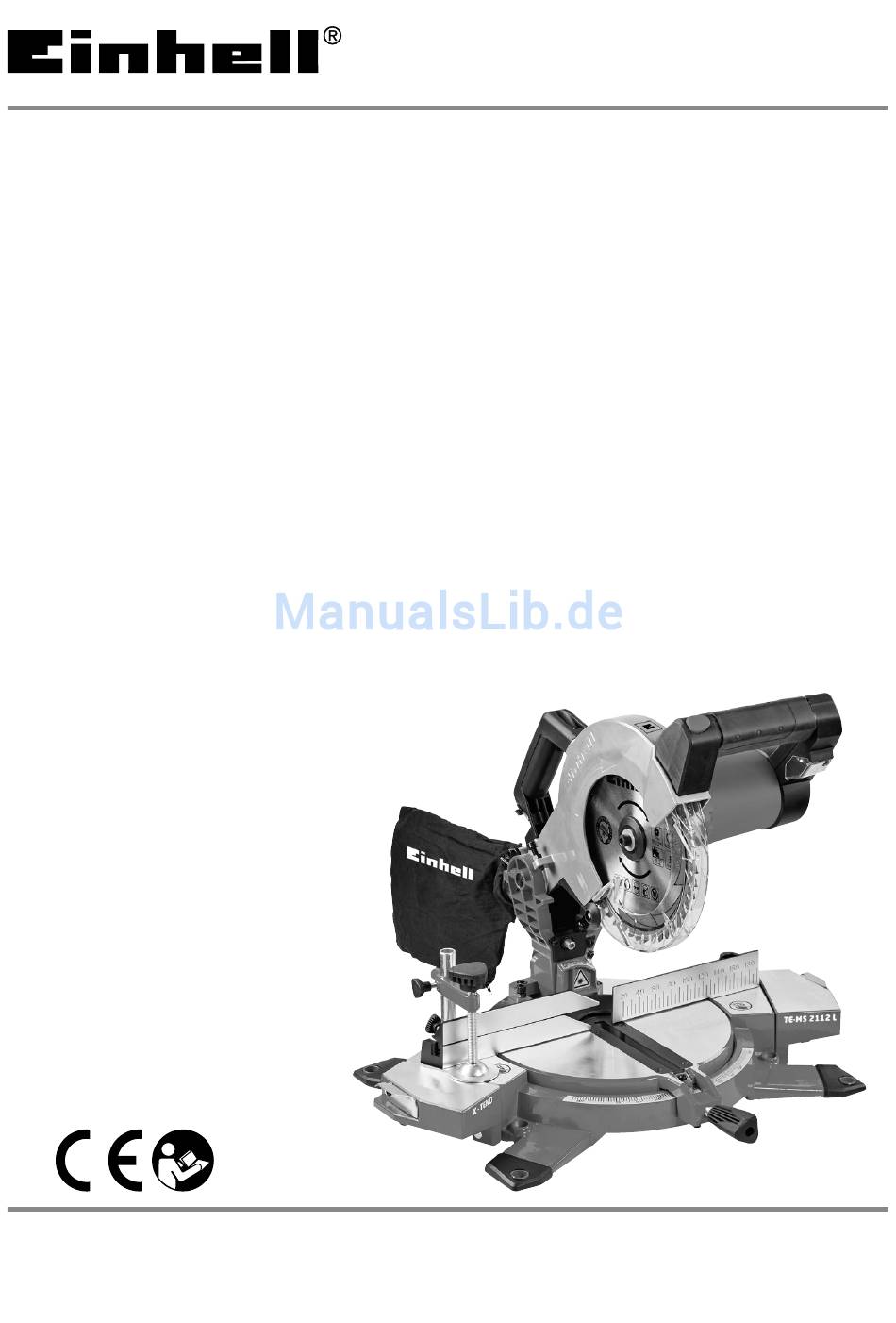

- Seite 1 TE-MS 2112 L Originalbetriebsanleitung Originalna uputstva za upotrebu Kapp- und Gehrungssäge Testera za prerezivanje i koso rezanje Original operating instructions Crosscut and miter saw Originele handleiding Afkort- en verstekzaag Mode d’emploi d’origine Scie à onglet Manual de instrucciones original Sierra oscilante y para cortar Istruzioni per l’uso originali...
- Seite 2 - 2 -...
- Seite 3 - 3 -...
- Seite 4 - 4 -...
- Seite 5 - 5 -...
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Betrieb 7. Austausch der Netzanschlussleitung 8. Reinigung, Wartung und Ersatzteilbestellung 9. Entsorgung und Wiederverwertung 10. Lagerung - 6 -... - Seite 7 Gefahr! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
- Seite 8 Ein / Ausschalter Laser Ein / Ausschalter LED Lampe Warnung! Die verschiebbare Anschlagschiene muss für Gehrungsschnitte (bei geneigtem Sägekopf oder Drehtisch mit Winkeleinstellung) in einer äußeren Position fi xiert werden. Für 90° - Kappschnitte muss die verschiebbare Anschlagschiene in der inneren Position fi xiert werden. - 8 -...
-
Seite 9: Sicherheitshinweise
Gefahr! position führen. • Beim Benutzen von Geräten müssen einige Si- Lasermodul niemals öffnen. • cherheitsvorkehrungen eingehalten werden, um Es ist nicht erlaubt Veränderungen am Laser Verletzungen und Schäden zu verhindern. Lesen vorzunehmen um die Leistung des Lasers zu Sie diese Bedienungsanleitung / Sicherheitshin- erhöhen. -
Seite 10: Lieferumfang
38. Feststellschraube für verschiebbare An- mäß. Für daraus hervorgerufene Schäden oder schlagschiene Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. 2.2 Lieferumfang Bitte beachten Sie, dass unsere Geräte bestim- Bitte überprüfen Sie die Vollständigkeit des Arti- mungsgemäß nicht für den gewerblichen, hand- kels anhand des beschriebenen Lieferumfangs. -
Seite 11: Technische Daten
4. Technische Daten Warnung! Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen Wechselstrommotor: ....... 230 V ~ 50Hz worden und kann sich, abhängig von der Art und Leistung: ........1400 W S6 20% Weise, in der das Elektrowerkzeug verwendet Leerlaufdrehzahl n : ......5000 min wird, ändern und in Ausnahmefällen über dem Hartmetallsägeblatt: ...ø... -
Seite 12: Vor Inbetriebnahme
5. Vor Inbetriebnahme (18) montiert werden. • Befestigen Sie die Spannvorrichtung (8) im- mer mit der Feststellschraube (26). Überzeugen Sie sich vor dem Anschließen, dass • Zum horizontalen Spannen von Werkstücken die Daten auf dem Typenschild mit den Netzdaten kann die Spannvorrichtung in der Halterung übereinstimmen. -
Seite 13: Betrieb
Maschinenkopf stufenlos bzw. auch in ver- stellen, um ein Verschieben während des schiedenen Raststellungen geneigt werden. Schneidvorgangs zu verhindern. • • Winkel nach links: 0-45° Entriegelungskopf (3) drücken um den Ma- • Feststellgriff (21) wieder festziehen schinenkopf (4) freizugeben. • Ein-/ Ausschalter (2) drücken, um den Motor einzuschalten. - Seite 14 6.4 Gehrungsschnitt 0°- 45° und Drehtisch schraube (31). Nach max. einer Umdrehung 0°- 45° (Bild 1–3, 13) rastet die Spindelarretierung (5) ein. • Mit der Kappsäge können Gehrungsschnitte Jetzt mit etwas mehr Kraftaufwand Flansch- nach links von 0-45° zur Arbeitsfl äche ausgeführt schraube (31) im Uhrzeigersinn lösen.
-
Seite 15: Austausch Der Netzanschlussleitung
6.11 Elektrische Bremse 8.4 Ersatzteilbestellung: Aus Sicherheitsgründen ist das Gerät mit einem Bei der Ersatzteilbestellung sollten folgende An- elektrischen Bremssystem für das Sägeblatt aus- gaben gemacht werden; • gestattet. Beim Ausschalten kann deshalb leichte Typ des Gerätes • Geruchs- oder Funkenbildung auftreten. Diese Artikelnummer des Gerätes •... - Seite 16 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
-
Seite 17: Serviceinformationen
Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß... -
Seite 18: Garantieurkunde
Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. - Seite 19 Garantieverlängerungen (nur bei bestimmten Geräten) • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 19 -...
-
