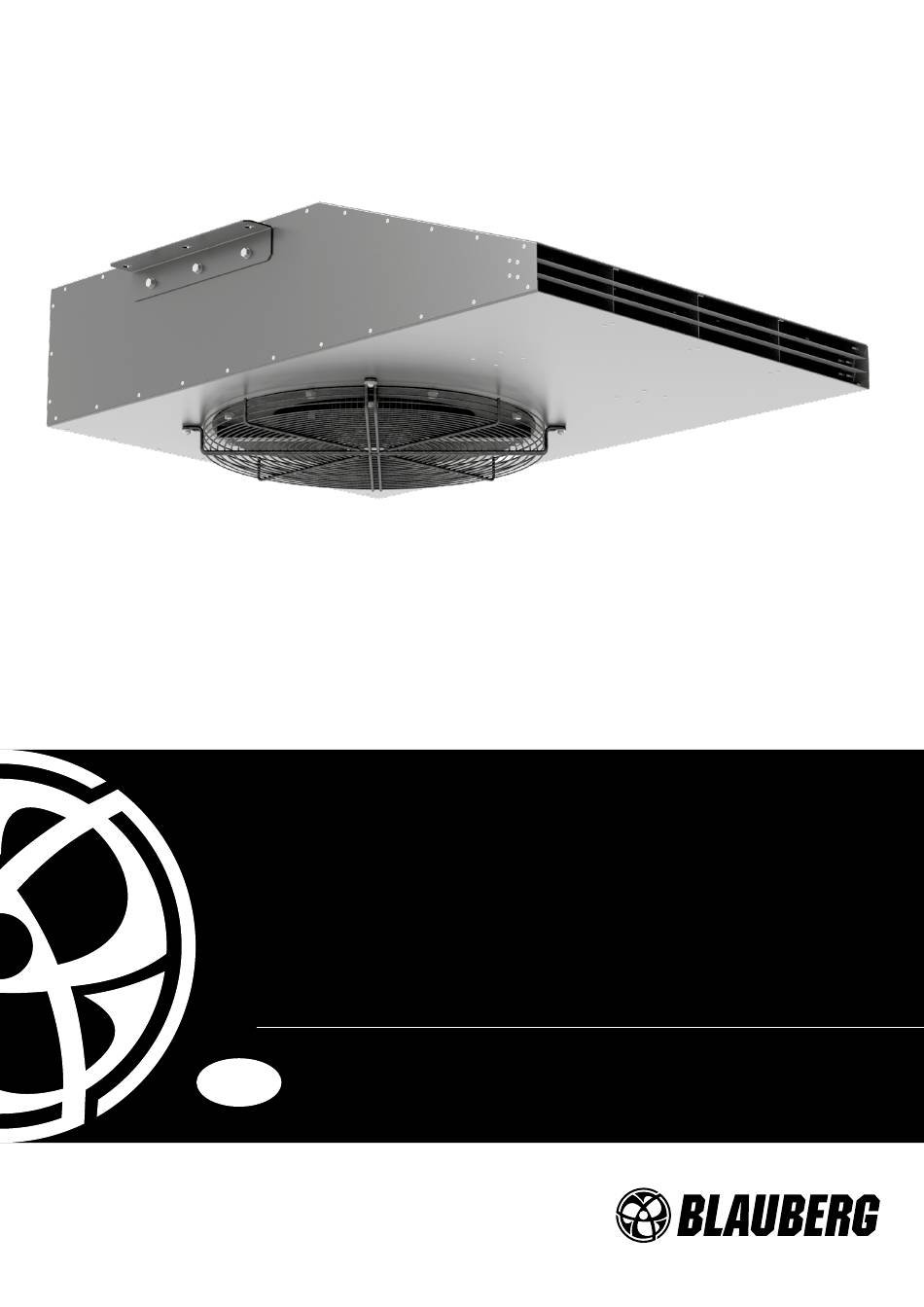

- Seite 1 Radial-impulsventilatoR Centro-Jet BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts Centro-Jet und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. -
Seite 3: Verwendungszweck
Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist. VERWENDUNGSZWECK Der Radial-Impulsventilator der Centro-Jet-Serie wird in Lüftungs-/Entrauchungssystemen von Tiefgaragen und überdachten Parkplätzen eingesetzt. Die Ventilatoren mit einer Feuerwiderstandsdauer von +200 °C, +300 °C und +400 °C sind für einen 2-stündigen Dauerbetrieb zur Entrauchung ausgelegt. -
Seite 4: Bezeichnungsschlüssel
Centro-Jet www.blaubergventilatoren.de BEZEICHNUNGSSCHLÜSSEL Centro-Jet - X - X - X - X Ventilatortyp Radial-Impulsventilator Schub: 100N Polzahl: 4 (einstufig) 4/6 (zweistufig) 4/8 (zweistufig) Feuerwiderstandsdauer: _: bis 55 °C 200/2: 200 °C/2 Stunden* 300/2: 300 °C/2 Stunden 400/2: 400 °C/2 Stunden... - Seite 5 Centro-Jet www.blaubergventilatoren.de Versor- Fre- Max. Leistungs- Schub Luft- Max. Feuerwi- Schalldruck gungsspan- Drehzahl, Modell quenz, Förderleis- aufnah- (Impul- geschw., Fördermittel- derstands- Lp(A) in 3 m nung, min-1 tung, m3/h me, kW se), N temperatur, °C* dauer Entfernung, dB 50N, einstufig Centro-Jet-50N-4 –25 bis +55 °C...
-
Seite 6: Bauart Und Funktionsweise
Centro-Jet www.blaubergventilatoren.de BAUART UND FUNKTIONSWEISE Das Gehäuse des Ventilators ist aus polymerbeschichtetem Anschlusskasten Stahl gefertigt. Ein Schutzgitter auf der Ansaugseite verhindert Elektromotor das Eindringen von Fremdkörpern. Umlenkbleche an Laufrad der Ausblassseite des Ventilators sorgen für eine korrekte Luftverteilung. Je nach Modifikation ist der Ventilator mit einem... -
Seite 7: Netzanschluss
Centro-Jet www.blaubergventilatoren.de NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. - Seite 8 Centro-Jet www.blaubergventilatoren.de Anschlussschema Anschlussschema für einen Ventilator, der nur in der Anschlussschema für einen Ventilator, der nur in der Modell ersten (niedrigen) Lüftungsstufe betrieben wird zweiten (hohen) Lüftungsstufe betrieben wird Einstufig Centro-Jet-50N-4... Centro-Jet-85N-4... Centro-Jet-100N-4... ~400 V 50/60 Hz Zweistufig Centro-Jet-50N-4/6...
- Seite 9 Centro-Jet www.blaubergventilatoren.de ANLAUFMETHODEN VON ASYNCHRONMOTOREN Es gibt verschiedene Startvarianten von Asynchron-Kurzschlussläufermotoren. Die üblichsten Motorstartvarianten sind: direkter Start, Anlauf mit einem Softstarter oder einem Frequenzumrichter. Direktstart Beim Direktstart (d.h. durch Anschluss des Motors an die Netzspannung mit einem einfachen Starter) erhöht sich die Anlaufzeit des Motors aufgrund der hohen Trägheit des Laufrads erheblich, was zu hohen Anlaufströmen im Stromkreis führt.
-
Seite 10: Inbetriebnahme
Centro-Jet www.blaubergventilatoren.de Drei Varianten des Schweranlaufs: 1. Im Versorgungsnetz entsteht ein Strom, den es nur schwer oder gar nicht liefern kann. Charakteristische Merkmale: Beim Anlauf werden die Leitungsschutzschalter am Systemeingang abgeschaltet. Die Lichter, bestimmte Relais und Schütze werden ausgeschaltet und der Versorgungsgenerator wird abgeschaltet. -
Seite 11: Wartungshinweise
Centro-Jet www.blaubergventilatoren.de WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. BRINGEN SIE VOR ALLEN ARBEITEN EIN WARNSCHILD AUF DEM BEDIENFELD DES VENTILATORS AN MIT DEM HINWEIS „NICHT EINSCHALTEN! MONTAGEARBEITEN!“... - Seite 12 Centro-Jet www.blaubergventilatoren.de Störungen und Störungsbehebung Störung Mögliche Gründe Abhilfe Der Ventilator startet nicht. Keine Stromversorgung Überprüfen Sie den Netzschalter. Überprüfen Sie die elektrischen Anschlüsse. Blockierter Motor Überprüfen Sie das Laufrad des Ventilators sorgfältig auf mögliche Blockierungen und beseitigen Sie diese gegebenenfalls.
-
Seite 13: Lagerungs- Und Transportvorschriften
Centro-Jet www.blaubergventilatoren.de Der Ventilator fördert weniger Falsche Berechnung des Lüftungssystems und falsche Berechnen Sie die Parameter für das Lüftungsrohrsystem Luft als erwartet. Auswahl des Ventilators erneut und wählen Sie den richtigen Ventilator aus. Der Widerstand im Lüftungsrohrsystem ist höher als Ordnen Sie das Lüftungssystem neu an, um den... -
Seite 14: Herstellergarantie
Centro-Jet www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 15: Abnahmeprotokoll
Centro-Jet www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts Radial-Impulsventilator Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... - Seite 16 www.blaubergventilatoren.de BV_GmbH117DE_CW_240219-04 BV_GmbH117DE-04...
