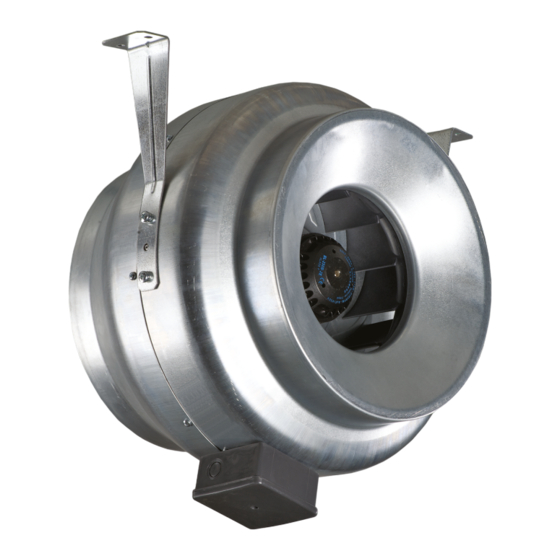

- Seite 1 RADIAL-ROHRVENTILATOR CENTRO-MZ 100 CENTRO-MZ 125 CENTRO-MZ 150 CENTRO-MZ 150 E CENTRO-MZ 150 max CENTRO-MZ 200 BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
CENTRO-MZ www.blaubergventilatoren.de INHALT Sicherheitsvorschriften ................................4 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................7 Netzanschluss ....................................8 Wartungshinweise ..................................9 Lagerungs- und Transportvorschriften ..........................9 Herstellergarantie .................................. - Seite 3 CENTRO-MZ www.blaubergventilatoren.de EINBAU- UND BETRIEBSVORSCHRIFTEN FÜR DAS GERÄT • Das Gerät ist vor allen Montagearbeiten vom Stromnetz zu trennen. • Das Gerät ist vorsichtig auszupacken. • Bei der Montage des Geräts sind die • Eine sichere Erdung der Anlage ist zu elektrischen Sicherheitsvorschriften genau gewährleisten! zu beachten!
-
Seite 4: Sicherheitsvorschriften
CENTRO-MZ www.blaubergventilatoren.de SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. •... -
Seite 5: Verwendungszweck
CENTRO-MZ www.blaubergventilatoren.de VERWENDUNGSZWECK Die Ventilatoren Centro-MZ sind für die Lüftung von Wohnräumen und öffentlichen Räumlichkeiten bestimmt, die im Winter beheizt werden. Die Temperatur der transportierten Luft muss innerhalb des Bereichs liegen, der im Abschnitt «Technische Daten» angegeben ist. Der Ventilator ist für die horizontale oder vertikale Montage in einem Lüftungsrohr ausgelegt und wird sowohl für die Be- als auch Entlüftung verwendet. -
Seite 6: Technische Daten
Leistungsauf- Drehzahl, Schalldruckpegel Fördermittel- Modell spannung, Stromaufnahme, A Luftdurchsatz, nahme, W @ 3 m, dBA temperatur, °C -¹ V/50 Hz CENTRO-MZ 100 0,28 2840 CENTRO-MZ 125 0,29 2840 1~230 -25 bis +45 CENTRO-MZ 150 0,28 2780 CENTRO-MZ 150 max 0,56... -
Seite 7: Bauart Und Funktionsweise
CENTRO-MZ www.blaubergventilatoren.de BAUART UND FUNKTIONSWEISE Der Ventilator besteht aus einem Gehäuse (1), einem Elektromotor, der am inneren Montagehalter (4) befestigt ist, einer Abdeckung (2), die mit Bohrschrauben (3) am Gehäuse befestigt ist (der Durchmesser der Gehäusestutzen und der Deckeldurchmesser entsprechen dem Durchmesser des angeschlossenen Lüftungsrohres) und einem Anschlusskasten (5), der eine Klemmleiste und einen Kondensator enthält und den Anschluss des Ventilators an ein Einphasen-Stromnetz ermöglicht. -
Seite 8: Netzanschluss
CENTRO-MZ www.blaubergventilatoren.de NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. -
Seite 9: Wartungshinweise
CENTRO-MZ www.blaubergventilatoren.de WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. Die technische Wartung umfasst regelmäßige Reinigung der Oberflächen des Ventilators von Staub und Schmutz. Zur Entfernung des Staubs einen weichen Pinsel oder Druckluft verwenden. Die Laufradschaufeln alle 6 Monate sorgfältig reinigen. Zur Reinigung die Schrauben herausdrehen und den Ventilatordeckel abnehmen. -
Seite 10: Herstellergarantie
CENTRO-MZ www.blaubergventilatoren.de HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 11: Abnahmeprotokoll
CENTRO-MZ www.blaubergventilatoren.de ABNAHMEPROTOKOLL Typ des Geräts Radial-Rohrventilator Modell CENTRO-MZ__________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät CENTRO-MZ__________ ist gemäß... - Seite 12 www.blaubergventilatoren.de BV_GmbH05-1DE-10...
