Verwandte Anleitungen für BLAUBERG Primo 150
Inhaltszusammenfassung für BLAUBERG Primo 150

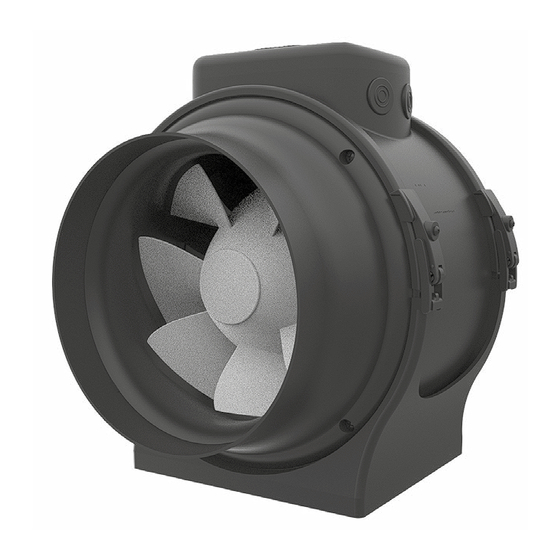

- Seite 1 Diagonal-RohRventilatoR Primo 150 Primo 160 Primo 200 Primo 250 BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Boost www.ventilation-system.com INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Montage und Betriebsvorbereitung ..........................7 Elektronische Funktionsweise ..............................8 Netzanschluss ....................................9 Wartungshinweise ..................................10 Störungsbehebung ......................................11 Lagerungs- und Transportvorschriften ..........................11 Herstellergarantie .................................. -
Seite 3: Sicherheitsvorschriften
Boost www.ventilation-system.com SICHERHEITSVORSCHRIFTEN Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen oder Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. - Seite 4 Boost www.ventilation-system.com Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen dürfen nur von qualifiziertem Personal durchgeführt werden, das für die Montage, den elektrischen Anschluss und die Wartung von Lüftungsanlagen ausgebildet und qualifiziert ist. Versuchen Sie nicht, das Gerät selbst zu montieren, an das Stromnetz anzuschließen oder Wartungsarbeiten durchzuführen.
-
Seite 5: Verwendungszweck
Boost www.ventilation-system.com VERWENDUNGSZWECK Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Diagonal-Rohrventilator zur Entlüftung von Wohnräumen. Der Ventilator ist mit Rohrsystemen eines Durchmessers von 150, 160, 200, 250 mm kompatibel. Das Fördermedium darf keine explosiven und brennbaren Stoffe, chemischen Dämpfe, klebrigen Stoffe, Faserstoffe, Staub-, Ruß-, Ölpartikel oder anderen schädlichen Substanzen wie Gifte, Krankheitserreger enthalten. -
Seite 6: Technische Daten
Schutzart gegen Eindringen von Fremdkörpern und Wassereintritt: IPХ4. Das Gerät gehört zu den elektrischen Anlagen der Klasse I. Die Bauweise des Geräts wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. Außenabmessungen des Geräts, mm Abmessungen, mm Gewicht, Modell Primo 150 267/287* 2.8/3* Primo 160 267/287* 2.9/3.1* Primo 200 308/328* 4.2/3*... -
Seite 7: Montage Und Betriebsvorbereitung
Boost www.ventilation-system.com MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! VOR DER MONTAGE DES GERÄTS IST DIESES AUF SICHTBARE DEFEKTE AM GERÄT ZU ÜBERPRÜFEN, WIE MECHANISCHE SCHÄDEN, FEHLENDE TEILE, BLOCKIERUNG DES LAUFRADS USW. BEI DER MONTAGE MUSS EIN SCHUTZ GEGEN DEN KONTAKT MIT GEFÄHRLICHEN VENTILATORRZONEN DURCH INSTALLATION DER LÜFTUNGSROHREN DER ERFORDERLICHEN LÄNGE UND SCHUTZGITTER GEWÄHRLEISTET WERDEN. -
Seite 8: Elektronische Funktionsweise
Boost www.ventilation-system.com ELEKTRONISCHE FUNKTIONSWEISE Die Steuerung des EC-Motors des erfolgt über ein externes 0–10 V Steuersignal, das an die Klemmleiste X2 gesendet wird, oder über den internen Drehzahlregler R1. Die Auswahl der Steuerungsart erfolgt mit dem DIP-Schalter SW: • Der DIP-Schalter befindet sich in der «IN» Position. Das Steuersignal wird über den internen Drehzahlregler R1 eingestellt, mit dem der Ventilator ein- und ausgeschaltet werden kann und die Lüftungsstufe des Ventilatormotors (Luftdurchsatz) von der niedrigsten bis zur höchsten Lüftungsstufe stufenlos geregelt wird. -
Seite 9: Netzanschluss
Boost www.ventilation-system.com NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. -
Seite 10: Wartungshinweise
Boost www.ventilation-system.com WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. Die Wartung des Ventilators besteht in der regelmäßigen Reinigung (alle 6 Monate) der Oberflächen vom Staub und Schmutz. Trennen Sie den Ventilator von der Stromversorgung, bevor Sie Wartungsarbeiten durchführen. -
Seite 11: Störungsbehebung
Boost www.ventilation-system.com STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Der Ventilator/ Anschlussfehler. die Ventilatoren Den Ventilator ausschalten. Beseitigen Sie die Ursache startet/starten beim Blockierter Motor für die Blockierung des Motors. Den Ventilator neu Anschalten der Anlage starten. -
Seite 12: Herstellergarantie
Boost www.ventilation-system.com HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 13: Abnahmeprotokoll
Boost www.ventilation-system.com ABNAHMEPROTOKOLL Typ des Geräts Diagonal-Rohrventilator Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... - Seite 14 Boost www.ventilation-system.com...
- Seite 15 Boost www.ventilation-system.com...
- Seite 16 www.ventilation-system.com B208-1DE-03...
